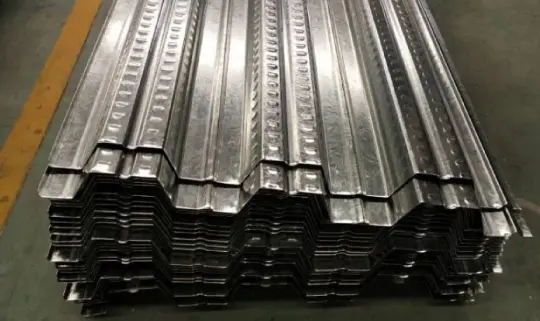

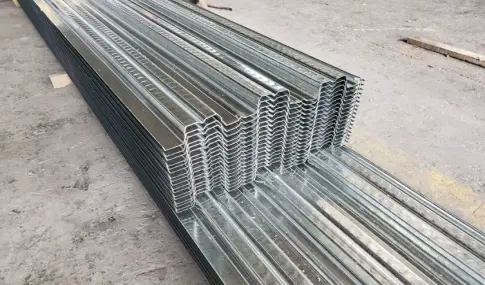

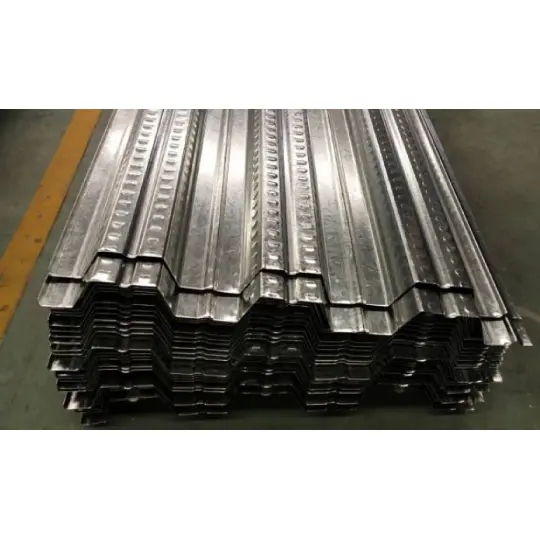

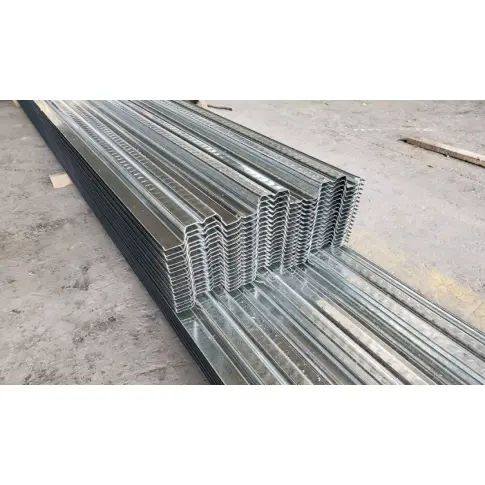

Döşəmə üçün açıq polad örtük panelləri

HAISHENG 12 tam avtomatlaşdırılmış soyuq rulon formalaşdırma xəttindən istifadə edərək Döşəmə üçün Açıq Polad Döşəmə Panellərini istehsal edir. İsti daldırma sinklənmiş polad zolağından hazırlanmış panellər döşəmə plitələri üçün daimi forma və dartma möhkəmləndirilməsinin ikili funksiyasını yerinə yetirir. Dörd ümumi ağrı nöqtəsini effektiv şəkildə həll edən altı kateqoriya tikinti aksesuarlarının inteqrasiya olunmuş təchizatını təmin edirik: parçalanmış satınalma, spesifikasiya uyğunsuzluğu, yerində beton sızması və qüsurlu dirək qaynağı. Suallarınızı və sifarişlərinizi qəbul edirik.

Məhsulun Uyğunluğu və İzlənməsi

1. Panel istehsalı üçün Milli Standartlar:

GB/T12755 (Profilli polad təbəqələr üçün istehsal tolerantlıqları); GB/T13912 (Metal sink örtükləri üçün sınaq)

2. Sahədə tikintinin qəbulu üzrə Milli Standartlar:

GB50018 (Polad konstruksiyaların dizayn kodu); GB50205 (Polad konstruksiyaların tikinti keyfiyyətinin qəbulu kodu)

3. Sinklənmiş əsas material üçün milli standartlar:

GB/T2518 (Davamlı olaraq qaynar sink və sink ərintisi ilə örtülmüş polad təbəqə və zolaq)

Seçim meyarları

1 Əsas Material Dərəcəsi Seçimi (Tələblərə əsasən)

Panel qalınlığının seçimi: Standart mülki istifadə (0,8-1,0 mm); Ümumi ağırlıq (1,2 mm); Həddindən artıq ağırlıq (1,5 mm). 1,5 mm-dən yuxarı qalınlıqlar stoklanmır və xüsusi sifariş tələb edir (12 iş günü ərzində çatdırılma vaxtı).

2 Sinklənmiş Kaplama Konfiqurasiyası (Korroziyadan Mühafizə üçün Zonalı)

1. Daxili quru ərazilər: İkitərəfli sinkləmə (80-120 q/m²); 20 illik dizayn xidmət müddəti.

2. Sahil/Duz Sprey Sahələri: Məcburi ikitərəfli isti daldırma sinkləmə (275 q/m²); panel səthində 3 il ərzində ağ pasın qarşısını alır.

3. Turşu/Qələvi Kimyəvi Sahələr: Ağır sinkləmə (450–600 q/m²); odadavamlı və korroziyaya qarşı üst qatlarla ikinci dərəcəli qorunma tələb edir.

3 Beton örtüyünün qalınlığına dair tələblər

Uniforma 100 mm tökmə qəti qadağandır; qalınlığı panel profili ilə müəyyən edilməlidir: YX51 seriyalı üst örtük ≥101 mm; YX76/75 seriyası ≥126 mm. Qeyri-kafi qalınlıq birbaşa plitələrin çatlamasına və həddindən artıq əyilməsinə gətirib çıxarır.

Dörd Əsas Panel Profili üçün 4 Tətbiq Ssenarisi

Bir-Stop İnteqrasiya Çatdırılma

Döşəmə üçün yalnız Açıq Polad Döşəmə Panelləri təklif edən təchizatçılardan fərqli olaraq, HAISHENG bir fabrikdən tam paket - panellər və bütün aksesuarlar təqdim edir. Bu, sıfır səhv ölçü uyğunluğunu təmin edir və bazardan əldə edilən aksesuarlar və panel profilləri arasında uyğunsuzluqdan yaranan beton sızması kimi problemləri aradan qaldırır.

1 Əsas Döşəmə Xüsusiyyətləri

- Standart ehtiyat uzunluqları: 6/9/12m; 15 m-dən çox olan xüsusi uzunluqlar seqmentli nəqliyyat tələb edir.

- Məcburi dövrə tələbləri: Göyərtənin ucları polad tirin üst flanşına ≥50 mm uzanmalıdır; dövrə uzunluğunun icazəsiz yerində qısaldılması qadağandır və məcburi yoxlamaya məruz qalır.

- Profil təsnifatı: mülki istifadə üçün orta qabırğa (51 mm); ağır sənaye istifadəsi üçün yüksək qabırğa (75/76 mm); növləri qarışdırmayın.

2 Kəsmə Sapı Ankraj Sistemi

- Saplama materialı: ML15 xüsusi konstruktiv polad (adi karbon polad dirəklərdə tez-tez rast gəlinən yorğunluq qırılmalarının qarşısını alır).

- Spesifikasiya uyğunluğu: φ16×80 dirsəkləri olan YX51 cütləri; φ19×90 dirsəklərlə YX76 cütləri; çarpaz modellərin qarışdırılması qəti qadağandır.

- Tikinti ləvazimatları: Tam icarə paketlərinə keramika qıfılları və inverter dirək qaynaq maşınları daxildir; ≤600 mm-dən çox olmayan məcburi saplama aralığı.

3 Kenar Sızdırmazlığı və Məhlul Sızmasının Qarşısının Alınması

- Son bağlamalar: 51/76 profillər üçün xüsusi modellər; döşəmə örtüyünə uyğun sinklənmiş poladdan hazırlanmışdır; sac metaldan istifadə etməklə yerində istehsal qadağandır (paslanma/sökülmə risklərinə görə).

- L-şəkilli kənarın yanıb-sönməsi: Konsollu plitələrin, lift açılışlarının və havalandırma vallarının möhürlənməsi üçün.

- Boşluqların bağlanması: Butil mastik; panellər arasında 0-5 mm boşluqlar üçün uyğundur; beton qələviliyə davamlıdır.

4 Döşəmənin bərkidilməsi və möhkəmləndirilməsi üçün aksesuarlar

- İlkin fiksasiya: Uclarında tam nüfuzedici nöqtə qaynaq; dirəklər üçün göyərtə vasitəsilə spot qaynaq; 500 mm aralıqlarla aralıq nöqtəli qaynaqla birləşdirilən yan tikişlər.

- Yerli möhkəmləndirmə: φ4.8 sinklənmiş özünü qazma vintləri; yalnız açılışları, küncləri və ya əyilmə nöqtələrini gücləndirmək üçün istifadə olunur; ilkin struktur fiksasiya üçün deyil.

5 Dökülən beton üçün standartlaşdırılmış möhkəmləndirmə sxemi

- Üst qat çatlaq əleyhinə əsas möhkəmləndirmə: Φ10–Φ12 @ 200–250mm; səthi büzülmə çatlarının qarşısını almaq üçün aralıq boyunca davamlı düzülmə.

- Transvers paylayıcı möhkəmləndirmə: Φ8 @ 250mm; konsentrasiya edilmiş yükləri dağıtmaq üçün əsas möhkəmləndirməyə perpendikulyar yerləşdirilir. Xüsusi Möhkəmləndirmə: Açıqlarda əlavə edilmiş radial möhkəmləndirmə; Gələcək plitələrin çökməsini minimuma endirmək üçün ağır yüklü döşəmələrə qoyulmuş φ6 polad mesh.

6. Açıq qabırğalı örtük üçün xüsusi müvəqqəti dayaq üçün texniki şərtlər

- Döşəmə tətik həddi: 2,5 m-dən çox aydın məsafələr üçün dayaq məcburidir; istisnalara yol verilmir.

- Dayaq növləri: Portal çərçivəli polad dayaq (sürətli quraşdırma üçün); tam boşluqlu polad boru iskele (əlavə böyük aralıqlar üçün).

- Sökülmə meyarları: Çıxarılmaya yalnız sahədə bərkidilmiş beton sınaq nümunələri dizayn möhkəmliyinin 75%-nə çatdıqdan və ölçülmüş əyilmə ≤L/250 olduqdan sonra icazə verilir.

Kateqoriyalararası Müqayisəli Təhlil

I. Əsas Fərqləndirilmiş Üstünlüklər

1. Aşağı Xammal Təchizat Xərcləri: Eyni plitə qalınlığı və qabırğa hündürlüyü üçün Döşəmə üçün Açıq Polad Döşəmə Panelləri 12% -18% daha az material tələb edir (açılmamış en) və hər ton üçün daha çox əhatə dairəsi təklif edərək, geniş sahəli döşəmə üçün əsas material büdcəsini 7% -11% azaldır.

2. Sıfır Xərcli Yerdə Açılışlar: Açıq qabırğa kanalları xüsusi deşik kəsən alətlərə ehtiyacı aradan qaldırır; kommunal və avadanlıq açılışları qaz kəsmə yolu ilə kəsilə bilər. Onlar qeyri-müntəzəm və ya əyri mərtəbə planlarına yaxşı uyğunlaşırlar, istifadə nisbətləri 92%-ə çatır.

3. Yüksək dirək qaynaq keçid dərəcəsi: maneəsiz qabırğalar 99% ötürmə dərəcəsinə nail olmaqla (qapalı qabırğanın döşəməsində soyuq dövrə/natamam qaynaşma üçün >15% yenidən işləmə dərəcəsi ilə müqayisədə) şaquli qaynaq tabancasının yerləşdirilməsinə imkan verir.

4. Güclü Beton Qarışıq Dayanıqlığı: Trapezoidal açıq qabırğalar, seysmik hadisələr zamanı betonun bağlanma gücünü 23% artıraraq və polad-betonun təbəqələşməsinin qarşısını alaraq, zımba-zərb effekti yaradır.

5. Əsas Konstruksiyaya Azaldılmış Yük: Eyni əhatə dairəsi üçün 8% daha yüngül ölü çəki daha kiçik polad şüa və sütun kəsiklərinə imkan verir, ümumi konstruktiv polad istehlakını 3%-5% azaldır.

6. Quraşdırıldıqdan sonra rahat qulluq: Açıq alt qabırğalar panelin sinklənmiş örtüyünə zərər vermədən asma çubuqlarının və tavanın asma nöqtələrinin birbaşa quraşdırılmasına imkan verir.

7. Qısa Çatdırılma Müddətləri: Sadə rulon əmələ gətirən kalıp quruluşu 8-15 m/dəq istehsal sürətinə imkan verir; bol ehtiyat 3 gün ərzində tam yük maşını ilə daşınmasını təmin edir.

II. Üç obyektiv çatışmazlıq və təsirin azaldılması strategiyası

1. Məhdud dəstəklənməyən aralıq: Maksimum dəstəklənməyən aralıq yalnız 2,4 m-dir. Təsirlərin azaldılması: Müvəqqəti dəstəkləri əvvəlcədən planlaşdırın; HAISHENG pulsuz dəstək layout təsvirləri təqdim edir.

2. Zəif yanğın müqaviməti: Çılpaq panel reytinqi 0,25 saatdır; kompozit plitə reytinqi 1,0-1,5 saatdır. Zərərlərin azaldılması: II sinif yanğın təhlükəsizliyi tələblərinə cavab vermək üçün panel səthinə 10 mm qalınlığında ultra nazik yanğına davamlı örtük tətbiq edin.

3. Zəif alt estetika: Ribbed profil gizlətmək üçün asma tavan tələb edir. Zərərlərin yumşaldılması: Tavanın quraşdırılması cədvəlini qısaltmaq üçün qabırğa profili üçün nəzərdə tutulmuş xüsusi tavan tüylü kanalları təmin edin.

Zavodun Başdan Uca Keyfiyyətə Nəzarət Prosesi

1. Xammal qəbulunu iki dəfə yoxlayın

- Sənədlərin yoxlanılması: Orijinal dəyirman materialı sertifikatlarını və üçüncü tərəfin sink örtüyünün sınaq hesabatlarını yoxlayın; izlənilməyən boş rulonları rədd edin.

- Sahədə nümunə götürmə: Döşəmə gücü və sink örtüyünün çəkisini yoxlamaq üçün Döşəmə üçün Açıq Polad Döşəmə Panellərinin hər 5 rulondan 1-ni təsadüfi olaraq nümunə götürün; dalğalı kənarları və ya kamber (əyrilik) ilə rulonları rədd edin.

- Əvvəlcədən kəsmə: Formalama zamanı profilin yanlış hizalanmasının qarşısını almaq üçün xüsusi panel profilinə uyğun olaraq xammalın enini kəsin.

2. İstehsal xəttinin formalaşdırılması zamanı dəqiqliyə nəzarət

- Nivelirləmə prosesi: daxili rulon gərginliyini aradan qaldırmaq üçün 13-19 diyircəkli çox istiqamətli nivelirləmə; səthin hamarlığı ≤2mm/m səviyyəsində saxlanılır.

- Roll formalaşdırma: ətraf temperaturunda soyuq formalaşdırma üçün 18–26 dəst mütərəqqi rulonlar; sıfır yüksək temperaturda emal sink örtüyünü qoruyur, örtünün delaminasiyasının qarşısını alır.

- Milli dözümlülüklərə ciddi riayət etmək: Qabırğanın hündürlüyü ±1.0mm, qabırğanın hündürlüyü ±1.5mm, panelin eni ±2mm; tolerantlıqları aşan əşyalar qırılır və ya yenidən işlənir.

3. Kəsmə və emaldan sonrakı detallar

- PLC ilə idarə olunan uçan qayçı kəsmə: 10m-ə qədər panellər üçün uzunluq xətası ≤2mm; kəsiklərdə yuvarlanmış kənarlar və ya buruqlar yoxdur.

- Əl ilə üyüdülmə: vaxtından əvvəl paslanmanın qarşısını almaq üçün kəsilmiş kənarlarda hər hansı yuxarı qalxmış sink örtüyünü hamarlayın; ardıcıl sink örtüyünün spesifikasiyalarını təmin etmək üçün eyni partiyadan uyğun uç qapaqları və kənar bəzəkləri kəsin.

4. 6 Məcburi Zavod Yoxlamaları

Həndəsi ölçülərin tam yoxlanılması; panel səthinin görünüşünün vizual təftişi; ikitərəfli sink örtüyünün çəkisi üçün nümunə götürmə; 180° qabırğanın əyilməsi ilə örtük yapışma testi; fərdi panel əyilmə yoxlaması; model və partiya nömrəsi işarələrinin yoxlanılması.

5 Saxlama, Qablaşdırma və Qoruma

Spesifikasiyaya görə laylı yığma; tranzit zədələnməsinin qarşısını almaq üçün uclarda sinklənmiş künc qoruyucuları; Hər paketə 3 polad lentlə bağlanmış 6 metrlik panellər; rütubətə məruz qalmanın və açıq havada saxlama ilə əlaqəli "ağ pasın" qarşısını almaq üçün temperatura nəzarət edilən, quru qapalı anbarda saxlanılır.

Ölçülmüş Mexaniki və Davamlılıq Parametrləri

1 Əsas profillər üçün öz çəkisi və bölmə sərtliyi parametrləri

2 Maksimum Dəstəklənməyən Aralıq

Sınaq şərtləri: 120 mm tökmə beton; tikinti canlı yükü 2,0 kN/m²; əyilmə ≤ L/180

- YX51: 0,8 mm = 2,1–2,3 m; 1,0 mm = 2,4-2,7 m; 1,2 mm = 2,8-3,0 m

- YX76: 1,0 mm = 2,8–3,2 m; 1,2 mm = 3,3-3,6 m (açıq profilli döşəmə üçün yuxarı aralıq həddi)

3 Daşıyıcı, Yanğına davamlılıq və Davamlılıq

- Xidmət mərhələsində yükləmə qabiliyyəti: Standart döşəmə 3,5–5,0 kN/m²; daha qalın polad + beton ilə 8 kN/m²-ə qədər ağır iş qabiliyyəti

- əyilmə standartları: Tikinti ≤ L/180; Xidmət ≤ L/250

- Davamlılıq: 25-30 il (normal daxili mühitlərdə Z275 sinkləmə)

- Yanğına davamlılıq dərəcəsi: Kompozit polad-beton 1,0-1,5 saat; çılpaq göyərtə 0.25h

Satınalma üçün Tez Seçim Bələdçisi

1. Standart ofis binaları/daxili asma mərtəbələr: YX51-305-915 profili + 0,8/1,0 mm əsas polad + φ16 kəsici dirsəklər + YX51 tipli son qapaqlar + üst möhkəmləndirici mesh; tam aralıklı dayaq tələb olunmur.

2. Ağır anbar/ağır sənaye emalatxanaları: YX76-344-688 profili + 1,2/1,5 mm əsas təbəqə + φ19 kəsmə dirəkləri + Tip 76 uc qapaqlar + ikiqat qatlı, ikitərəfli möhkəmləndirmə + tam aralıqlı müvəqqəti dayaq.

Tez-tez verilən suallar

1. S: Döşəmə üçün Döşəmə üçün Açıq Polad Döşəmə Panelləri döşəmə plitəsinin alt dartılma gücləndiricisini əvəz edə bilərmi?

A: Armaturun milli standartlara cavab verməsi şərti ilə onlar alt dartılma armaturunu əvəz edə bilərlər; lakin çatlara qarşı üst armatur buraxıla bilməz və dizayn təsvirlərində ayrıca göstərilməlidir.

2. S: Ehtiyat materialının kəsilməsi sinklənmiş antikorroziya örtüyünə zərər verirmi?

A: Onlayn uçan kəsmə yüksək temperaturda yanıq izlərinə səbəb olmur; yalnız kəsilmiş son üz xam poladı ifşa edir və göndərmə ilə birlikdə təmin edilən sinklə zəngin boya yerində toxunmalara imkan verir.

3. Q: Regionlararası təchizat üçün çatdırılma müddəti nə qədərdir?

A: Standart ehtiyat hissələri 3 gün ərzində tam yük maşını kimi göndərilir; fərdi profillər 7-12 gün çəkir. Əsas polad konstruksiya layihələri üçün ölkənin böyük şəhərlərinə birbaşa göndərmə mövcuddur.
