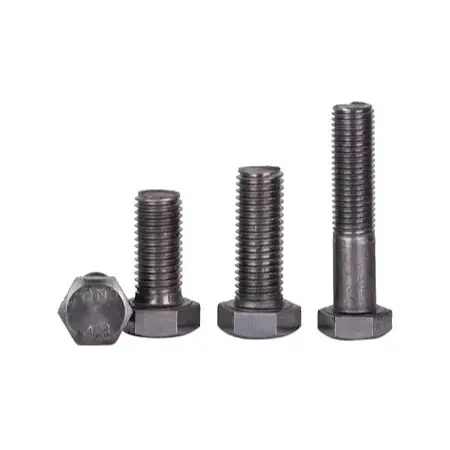

Tikinti üçün Standart Polad Bağlantı Boltları

Əsas təriflər və standart konfiqurasiyalar

Tətbiq olunan standartlar: GB/T 5780 (Class C – qaba/kommersiya dərəcəsi), GB/T 5782 (Class A/B – dəqiq/zərif dərəcəli)

I. Məhsulun tərifləri

1. Təsvir

Tikinti üçün standart polad birləşdirici boltlar ikincil birləşmələr və müvəqqəti fiksasiya üçün istifadə olunan ümumi təyinatlı bağlayıcılardır. Onlar dizaynın əvvəlcədən yüklənməsini tələb etmir; əvəzinə, onlar yükləri boltun sapının kəsilmə müqaviməti və birləşdirilmiş komponentlərin təmas səthlərində daşıyıcı təzyiq vasitəsilə ötürürlər. Onlar istehsal dəqiqliyinə görə iki əsas növə bölünür: Sinif C (qaba/kommersiya dərəcəli) və A/B sinfi (dəqiqlik/zərif dərəcəli).

2. Güc dərəcələri

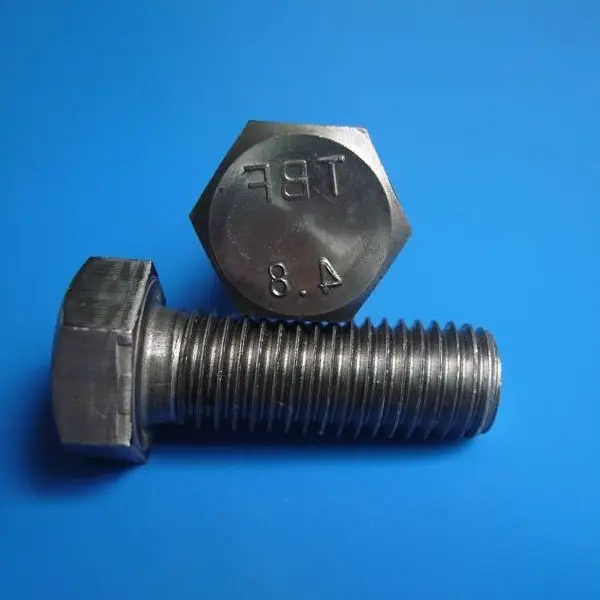

Ümumi qiymətlər: 4.6, 4.8 və 5.6. Onların gücü yüksək güclü boltlardan əhəmiyyətli dərəcədə aşağıdır; onlar ilkin yükdaşıyan birləşmələrdə və ya alternativ dinamik yüklərə məruz qalan birləşmələrdə istifadə edilməməlidir.

3. Ümumi materiallar

Əsas gövdə aşağı karbonlu poladdan və ya Q235-dən hazırlanır, yüksək qiymət səmərəliliyi və emal asanlığı təklif edir.

4. Spesifikasiya diapazonu

Nominal diametrlər: M10, M12, M16, M20, M22, M24; nominal uzunluqlar: 30–200 mm (istək əsasında fərdiləşdirilə bilər).

Təsnifat təfərrüatları

Sinif C (Kobud/Kommersiya dərəcəli) Boltlar: Aşağı istehsal dəqiqliyi, daha böyük dayaq toleransları və boltlar deşiklərində daha böyük boşluqlar ilə xarakterizə olunur; onlar yerində rahat quraşdırmaya imkan verir və mühəndislik layihələrində ən çox istifadə olunan növdür.

Sinif A/B (Dəqiq/Təmizlənmiş dərəcəli) Boltlar: Yükün vahid paylanmasını təmin edən yüksək dəqiqlik və sıx uyğunluq boşluqları ilə xarakterizə olunur; adətən avadanlıq əsasları və dəqiq birləşdirmə birləşmələri üçün istifadə olunur.

II. Standart montaj konfiqurasiyası

Tikinti birləşdirici boltlar üçün standart montaj: 1 bolt + 1 altıbucaqlı qoz + 1 düz yuyucu; xüsusi iş şəraitindən asılı olaraq yay yuyucuları əlavə edilə bilər. 1. Altıbucaqlı başlı standart bolt gövdəsi; standart qaba yivlər və azaldılmış diametrli bölmələr olmadan möhkəm bir sapa malikdir.

2. Standart uyğun altıbucaqlı qoz; etibarlı bərkitmə üçün iplər hizalanır.

3. Yastı yuyucu (standart): Daşınma sahəsini artırmaq və bərkitmə zamanı səthin zədələnməsinin qarşısını almaq üçün qayka və ya boltun başının altına yerləşdirilir.

4. Yay yuyucusu (isteğe bağlı): Elastik kilidləmə təmin etmək üçün vibrasiyaya məruz qalan yerlərdə quraşdırılmışdır; yalnız gevşetmənin qarşısını almağa xidmət edir və strukturun daşıyıcı qabiliyyətini artırmır.

Standart montaj konfiqurasiyaları:

· Əsas: 1 bolt + 1 qoz + 1 düz yuyucu (ən çox yayılmış)

· Boşalmaya qarşı: 1 bolt + 1 qoz + 1 düz yuyucu + 1 yay yuyucusu

III. Səthi müalicə

1. Düz / Qara oksid: Quru qapalı mühitlər üçün; ən aşağı qiymət.

2. İsti daldırma sinkləmə: Xarici, açıq, rütubətli və ya aşındırıcı mühitlər üçün; pasa davamlı və davamlıdır.

3. Elektroforez / Boyama: Əsas korroziyadan qorunma ilə dekorativ bitirmə; adətən qapaqlar və məhəccərlər üçün istifadə olunur.

IV. Tətbiq Ssenariləri

1. Komponentlərin müvəqqəti yığılması və bərkidilməsi.

2. Məhəccərlər, nərdivanlar, texniki xidmət platformaları, dam/divar örtüyü və boru dayaqları kimi ikinci dərəcəli strukturlar üçün birləşmələr.

3. Yüngül köməkçi strukturlar və daşıyıcı olmayan dekorativ elementlər.

V. Əlavə xallar

1. Quraşdırma: Standart əl və ya elektrik açarları ilə bərkidilə bilər; ilkin sıxma, son bərkitmə və ya fırlanma momentinə nəzarət üçün xüsusi tələblər yoxdur.

2. Xarakteristikalar: Bir qədər böyük ölçülü deşiklərə quraşdırmaq imkanı verir; asan yığılır/sökülür və təkrar istifadə edilə bilər; yüksək vibrasiyalı mühitlərdə boşalmağa meyllidir.

3. Məhdudiyyətlər: polad tirlər, sütunlar və ya kran kəmərləri kimi kritik yükdaşıyan birləşmələrdə yüksək möhkəmlikli boltlar üçün əvəzedici kimi qəti qadağandır.

Tikinti üçün Standart Polad Bağlantı Boltlarının əsas üstünlükləri hansılardır?

1. Aşağı qiymət, əldə etmək asan və çox yönlü.

2. Xüsusi alətlərə ehtiyac yoxdur; quraşdırma standart əl açarı ilə həyata keçirilə bilər.

3. Aşağı güc və aşağı yüklənmə; vibrasiya və sürüşməyə qarşı zəif müqavimət.

4. Dəfələrlə sökülə və yenidən yığıla bilər; quraşdırılması və çıxarılması rahatdır.

5. Yük altında deformasiyaya meylli; polad konstruksiyalarda ilkin daşıyıcı birləşmələr üçün yararsızdır.

Fərqləndirici məqamlar

I. Əsas üstünlüklər

1. Aşağı qiymət və yüksək qiymət səmərəliliyi

Bu standart tikinti birləşdirici boltlar üçün xammal və istehsal prosesləri sadədir, nəticədə vahid qiyməti yüksək möhkəmlikli boltlardan xeyli aşağı olur; geniş ikinci dərəcəli birləşmələr və ya müvəqqəti bərkitmələr üçün istifadə edildikdə xərcləri əhəmiyyətli dərəcədə azaldırlar.

2. Minimum avadanlıq tələbləri ilə sadə quraşdırma

Kalibrlənmiş tork açarlarına və ya xüsusi son sıxma avadanlığına ehtiyac yoxdur; standart mexaniki və ya elektrik açarları kifayətdir. Proses ilkin bərkitmə, son bərkitmə və ya fırlanma momentinin yenidən yoxlanılması kimi mürəkkəb addımların qarşısını alır, öyrənməyi və icra etməyi asanlaşdırır.

3. Yüksək uyğunlaşma və quraşdırma tolerantlığı

Bolt və çuxur arasındakı böyük boşluq (C dərəcəli qaba boltlar üçün tipikdir) yerində kiçik dəliklərin genişləndirilməsinə və hizalanma tənzimləmələrinə imkan verir, komponentlərin yığılmasını asanlaşdırır. Məhdud giriş zonaları olmadan istənilən məkan oriyentasiyasında quraşdırma mümkündür.

4. Çevik montaj/sökülmə və təkrar istifadə imkanı

Struktur zədələnməsinin qarşısını almaq üçün nəzərdə tutulmuş bu boltlar asanlıqla çıxarılır və yenidən quraşdırılır, yüksək dövriyyə sürəti təklif edir; onlar xüsusilə müvəqqəti fiksasiyalar, tez-tez texniki xidmət tələb olunan sahələr və ya gələcəkdə modifikasiyaya və dəyişdirilməyə məruz qalan komponentlər üçün uyğundur.

5. Sadə konfiqurasiya və asan saytda idarəetmə

Standart montaj sadəcə bolt, qoz və düz yuyucudan ibarətdir. Daha az komponentlə uyğunsuzluq və ya itki riski daha azdır, inventar saxlanması və yerində tələblərin idarə edilməsi sadələşdirilir.

II. Nisbi çatışmazlıqlar

1. Dizaynın əvvəlcədən yüklənməsi yoxdur; sürüşməyə və vibrasiyaya qarşı zəif müqavimət

Yük ötürülməsi yalnız ipin kilidlənməsinə əsaslanır; onlar dinamik yüklər və ya təkrarlanan vibrasiya altında asanlıqla boşalırlar və ilkin yükdaşıyan və ya yorğunluq baxımından kritik birləşmələrdə istifadəsi qəti qadağandır.

2. Aşağı güc dərəcəsi

Əsasən 4.6 və ya 4.8 dərəcəsi; onların dartılma və kəsmə yükdaşıma qabiliyyəti 8.8 və ya 10.9 dərəcəli yüksək möhkəmlikli boltlar ilə müqayisədə xeyli aşağıdır, bu da onları ağır yüklər və ya əhəmiyyətli əyilmə anları üçün yararsız edir. 3. Zəif Bağlantı Sərtliyi

Yük altında komponentlər daha çox sürüşmə və deformasiyaya məruz qalır, ilkin polad konstruksiya birləşmələri üçün sərtlik tələblərinə cavab vermir.

III. Seçim meyarlarının xülasəsi

1. Adi Boltlara üstünlük verin: Müvəqqəti bərkitmə, ikinci dərəcəli strukturlar (məhəccərlər, mötərizələr, üzlüklər və s.), statik yük tətbiqləri və sürüşməyə davamlılıq tələbləri olmayan yerlər.

2. Aşağıdakılar üçün Yüksək Güclü Boltları seçin: İlkin yükdaşıyan elementləri (tirlər, sütunlar, kran tirləri, trusslar və s.), dinamik yüklər, yüksək sərtlik tələbləri və yüksək sürüşmə müqaviməti tələbləri ilə əlaqəli daimi birləşmə birləşmələri.

Yerində Tikinti Prosesi

Tətbiq olunan Standart: GB 50205-2020. Sinif C (qaba) və A/B sinifli (dəqiq) adi boltlar üçün tətbiq edilir; iki ssenarini əhatə edir: müvəqqəti fiksasiya və daimi struktur əlaqələri.

I. Tikintiyə hazırlıq

1. Materialın yoxlanılması: Boltun spesifikasiyalarını, uzunluğunu, möhkəmliyini və səthi emalını yoxlayın. Lazım gələrsə, uyğun qoz-fındıqları, düz yuyucuları və yay yuyucularını tələb edin; onları mütəşəkkil şəkildə saxlayın və ipləri zədələnmədən qoruyun.

2. Alətin hazırlanması: Standart əl açarları, elektrik açarları, bucaq dəyirmanları, fayllar və markerlər; tork kalibrləmə avadanlığına ehtiyac yoxdur.

3. Komponentin Təftişi: Toz, yağ və boş pasdan təmizləmək üçün birləşmə səthlərini təmizləyin. Plitələrin birləşdirilməsi boşluqlarını yoxlayın; boşluqlar həddindən artıqdırsa, spesifikasiyalara uyğun olaraq şim plitələrini quraşdırın.

4. Deliklərin hizalanmasını yoxlayın: Bolt dəliklərinin düzülməsini yoxlayın. C sinfi boltlar üçün kiçik reachingə icazə verilir, lakin delikləri böyütmək üçün qazla kəsmə qəti qadağandır; həddindən artıq sapmalar düzəldici tədbirlər tələb edir (məsələn, doldurma və yenidən qazma).

II. Komponentin Yerləşdirilməsi və Müvəqqəti Təsbit

1. Polad komponentləri qaldırın və düzəldin; oxları, hündürlüyü və düzlüyünü tənzimləmək; müvəqqəti dayaqlarla qorunur.

2. Ümumi yerdəyişmənin qarşısını almaq üçün az sayda boltlar və ya sürüşmə sancaqlarından istifadə edərək vəziyyəti müvəqqəti olaraq təmin edin.

III. Boltların daxil edilməsi

1. Boltları sərbəst daxil edin; ardıcıl oriyentasiya saxlamaq; onları çəkiclə içəriyə məcbur etməyin.

2. Quraşdırma ardıcıllığı: Bolt başlığı → Komponent lövhəsinin səthi → Düz yuyucu → (yaz yuyucusu, tələb olunarsa) → Digər komponent lövhəsinin səthi → Qoz. 3. Yaylı yuyucunun yarılmış ucu dayaq səthinə düz qalmamalıdır; bu, boşalma əleyhinə funksiyanı təmin edir.

IV. Bərkitmə əməliyyatları

1. Bərkitmə ardıcıllığı: Birləşmələrdə bolt qrupları üçün simmetrik olaraq mərkəzdən xaricə doğru sıxın; uzun qoşma birləşmələri üçün boşqabın əyilməsinin və ya gərginliyin qeyri-bərabər paylanmasının qarşısını almaq üçün ortadan hər iki uca doğru hərəkət edin.

2. Bərkitmə tələbləri: Plitə səthləri sıx təmasda olana qədər sıxın; orta dərəcədə sıxma kifayətdir. İlkin bərkitmə, son bərkitmə və ya fırlanma momenti hədləri üçün xüsusi tələblər yoxdur və ya əvvəlcədən yükləməyə ciddi nəzarət tələb olunmur.

3. Çox cərgəli boltlar üçün hər bir boltu ayrı-ayrılıqda və ardıcıl olaraq sıxın; heç bir boltun qaçırılmadığını və ya kifayət qədər sıxılmadığından əmin olun.

V. Görünüş Bitirilmiş işin bitirilməsi və mühafizəsi

1. Bağladıqdan sonra birləşmənin yaxınlığından zibil və artıq metal qırıntıları təmizləyin.

2. Açıq sapların uzunluğunu yoxlayın; standart 2-3 ipdir. Açıq hissə çox uzun və ya çox qısadırsa, müvafiq uzunluqda bir bolt ilə dəyişdirin.

3. Açıq saplara və kəsmə və ya zərbədən təsirlənən nahiyələrə toxunma pas əleyhinə boya çəkin.

4. Tamamlanmış birləşmələri ağır təsirlərdən və ya xarici təsirlərdən qoruyun.

VI. Keyfiyyətin yoxlanılması və qəbulu

1. Kompleks vizual yoxlama

· Boltlar, qoz-fındıq və yuyucuların hamısı mövcuddur və düzgün quraşdırılmışdır, heç bir çatışmazlıq və ya uyğunsuz hissələr yoxdur;

· Bağlantı səthləri görünən boşluqlar olmadan sıx şəkildə oturur;

· Açıq saplar vizual keyfiyyət standartlarına cavab verən 2-3 sapı ölçür;

· Çəkic izləri və ya ip zədəsi yoxdur.

2. Funksional yoxlama

Vibrasiyaya məruz qalan ərazilərdə boşalmanın baş verməməsinə əmin olmaq üçün məqsədyönlü yoxlamalar aparın.

VII. Tikinti qadağaları

1. Qazın kəsilməsi və ya yandırılması yolu ilə deşiklərin genişləndirilməsini və ya açılmasını qəti şəkildə qadağan edin;

2. İlkin yükdaşıyıcı birləşmələrdə yüksək möhkəmlikli boltları adi boltlar ilə əvəz etməyi qəti şəkildə qadağan edin;

3. Yay yuyucuları arxaya quraşdırılmamalı və ya buraxılmamalıdır;

4. Tez-tez vibrasiyaya məruz qalan ərazilərdə adi boltlar yükdaşıyıcı birləşmənin yeganə vasitəsi kimi istifadə edilməməlidir. Sadələşdirilmiş Proses

Konstruksiyaya hazırlıq → Komponentlərin düzülməsi və müvəqqəti bərkidilməsi → Boltun daxil edilməsi + yuyucuların və qaykaların yığılması → Simmetrik bərkitmə → İpin çıxıntısının yoxlanılması + korroziyaya qarşı toxunma → Qəbul yoxlaması

Əsas Performans Parametrləri

Standartlar: GB/T 5780, GB/T 5782, GB/T 3098.1; Sinif C (qaba) boltlar və Sinif A/B (dəqiq) boltlar kimi təsnif edilir; ümumi güc dərəcələri: 4.6, 4.8, 5.6.

I. Əsas material və sərtlik

1. Ümumi materiallar: Aşağı karbonlu polad, Q235

2. Səthin təmizlənməsi: Düz örtük, qara oksid, isti daldırma sinkləmə, elektroforez

3. Rockwell Sərtliyi (HRC)

1. 4.6/4.8 dərəcələri: ≤28 HRC

2. Dərəcə 5.6: 22-32 HRC

II. Mexaniki Xüsusiyyətlər (Minimum Dəyərlər)

Qeyd: Adi boltlar dizaynın əvvəlcədən yüklənməsinə məruz qalmır; yük ötürülməsi kəsmə və daşıyıcı fəaliyyətdən asılıdır.

III. Ölçü və İplik Dözümlülükləri

1. İplərin dəqiqliyi

1. Sinif C (Kobud) Boltlar: 8g (böyük dözümlülük, boltlar və çuxur divarları arasında əhəmiyyətli boşluq; ən çox yerində istifadə olunur)

2. Sinif A/B (Dəqiq) Boltlar: 6g (yüksək dəqiqlik, minimal uyğunluq boşluğu)

2. Uzunluğa Dözümlülük: Nominal uzunluq ±2 mm

3. Sapın düzlüyü: ‰ (millə)

IV. Tikinti və Quraşdırma Parametrləri

1. İpin proyeksiyası: bərkidildikdən sonra qozdan kənara çıxan 2-3 sap məqbul sayılır

2. Quraşdırma aksesuarları

1. Standart: Düz yuyucu; vibrasiya edən komponentlər üçün əlavə edilmiş yay yuyucusu (yalnız boşalmanın qarşısını almağa xidmət edir; yükdaşıma qabiliyyətini artırmır)

3. Delik Tələbləri

1. Sinif C (Kobud) Boltlar: Fayldan istifadə etməklə yerində kiçik deşiklərin genişləndirilməsinə icazə verilir; qaz kəsmə yolu ilə genişləndirilməsi qəti qadağandır

2. Sinif A/B (Dəqiq) Boltlar: Uyğun dəqiqliyi təmin etmək üçün deşiklərin genişləndirilməsi qəti qadağandır

V. Performans Xüsusiyyətləri

1. Sürüşmə Müqaviməti: Ön yükləmə yoxdur; təmas səthlərində zəif sürüşmə müqaviməti; dəyişən dinamik yüklərə və ya güclü vibrasiyaya məruz qalan birləşmələr üçün uyğun deyil

2. Yenidən istifadə oluna bilər: sökülə və dəfələrlə təkrar istifadə edilə bilər

3. Bağlantının sərtliyi: Nisbətən aşağı sərtlik; yük altında sürüşmə deformasiyasına meyllidir

VI. Tətbiq sahəsi

1. Tikinti üçün Standart Polad Bağlantı Boltları: Yalnız müvəqqəti bərkitmə, ikinci dərəcəli strukturlar və statik yüklü köməkçi komponentlər üçün nəzərdə tutulub.

2. Qadağan olunmuş İstifadə: Polad karkas tir-sütun birləşmələri, kran tirləri və ya uzun aralıqlı trusslar kimi əsas yükdaşıyan birləşmələr üçün istifadə edilməməlidir; yüksək möhkəmlikli boltları əvəz edə bilməz

Tez-tez verilən suallar

S1: Sinif C və A/B sinfi boltlar arasında fərq nədir?

A: Sinif C boltlar daha böyük dayaq dözümlülüyü və bolt və deşik divarı arasında daha böyük boşluq olan qaba/kommersiya dərəcəlidir. Onlar müvəqqəti bərkitmə və ikinci dərəcəli strukturlar üçün ən çox istifadə edilən növdür, çünki onlar yerində kiçik çuxurların düzülməsinə imkan verir. Sinif A/B boltlar, sıx uyğun boşluqlara və vahid yük paylanmasına malik olan dəqiq/zərif dərəcəlidir, avadanlıq əsasları və dəqiq birləşdirmə birləşmələri üçün istifadə olunur.

S2: Yüksək möhkəmlikli boltlar əvəzinə adi boltlar istifadə edilə bilərmi?

A: Xeyr. Adi boltlar (4.6/4.8/5.6 dərəcəli) dizaynda əvvəlcədən yüklənməyə, aşağı gücə və sürüşməyə və vibrasiyaya zəif müqavimətə malik deyil. Onlardan polad tir-sütun birləşmələri, kran kəmərləri və uzun aralıqlı trusslar kimi ilkin yükdaşıyan birləşmələrdə istifadəsi qəti qadağandır. Bütün kritik struktur birləşmələri üçün yüksək möhkəmlikli boltlar (8.8/10.9 dərəcəli) istifadə edilməlidir.

3-cü sual: Yaylı yuyucunun məqsədi nədir?

A: Yay yuyucusu vibrasiya altında boşalmanın qarşısını almaq üçün elastik kilidləmə təmin edir. Düz yuyucu və qoz arasında quraşdırılmışdır. Standart statik yük tətbiqləri üçün tək düz yuyucu kifayətdir. Titrəmə avadanlığı, krana bitişik strukturlar və ya dinamik yük şəraiti üçün yay yuyucusu tövsiyə olunur, lakin yenə də yüksək möhkəmlikli boltun ön gərginliyi ilə eyni anti-gevşetmə performansını təmin etmir.

S4: Adi boltlar təkrar istifadə edilə bilərmi?

A: Bəli. Fırlanma anını kəsən yüksək möhkəmlikli boltlardan fərqli olaraq, adi boltlar yükdaşıma qabiliyyətini itirmədən bir neçə dəfə sökülə və təkrar istifadə edilə bilər, bu şərtlə ki, saplar və saplar zədələnməz. Bu, onları müvəqqəti fiksasiyalar, texniki xidmət giriş nöqtələri və gələcək modifikasiyaya məruz qalan komponentlər üçün ideal hala gətirir.

5-ci sual: Düz bitirmə, qara oksid və isti daldırma sinkləmə arasında necə seçim etmək olar?

A: Düz örtük / qara oksid yalnız quru qapalı mühitlər üçün uyğundur. İsti daldırma sinkləmə açıq havada, rütubətli şəraitdə və ya aşındırıcı mühitlərdə tələb olunur; 8-10 il korroziyaya davamlılıq təmin edir. Əsas korroziyadan qoruyan dekorativ tətbiqlər üçün elektroforez örtüyü mövcuddur.
