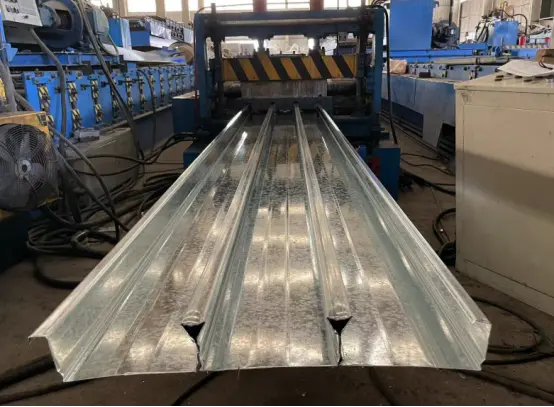

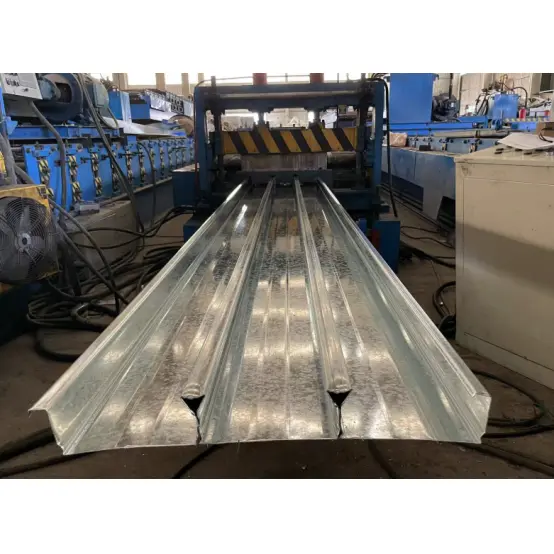

Binalar üçün Qapalı Polad Döşəmə Panelləri

Üçüncü nəsil profilli polad örtük məhsulu olaraq, Binalar üçün Qapalı Polad Döşəmə Panelləri inteqrasiya olunmuş kəsmə qabırğaları ilə tam qapalı boşluq strukturundan istifadə edir. Onlar döşəmə plitəsinin alt dartılmalı möhkəmləndirici çubuqlarını tamamilə əvəz edə bilər, eyni zamanda üç əsas üstünlük təklif edir: geniş formalara ehtiyacı aradan qaldırır, alt tərəfdən zədələnmədən asqıya imkan verir və özünəməxsus yüksək yanğın müqavimətini təmin edir. HAISHENG hərtərəfli paket təqdim edir, o cümlədən panellər, son qapaqlar, asma aparatları və bir-birinə bağlanan alətlər - hissə-hissə satınalma nəticəsində komponent uyğunsuzluqları, səmərəsiz yerdə dirək qaynağı, tavanın quraşdırılması zamanı sinklənmiş örtüyə ziyan və plitələrin uzunmüddətli paslanması və ya çatlaması kimi ümumi tikinti problemlərini effektiv şəkildə həll edir.

Məhsulun tərifi

1. Binalar üçün Qapalı Polad Döşəmə Panelləri (Kod: YXB):

Soyuq rulon formalaşdırma yolu ilə yüksək möhkəmlikli isti daldırma sinklənmiş polad zolaqlardan hazırlanmış üçüncü nəsil daimi profilli polad döşəmə döşəməsi. O, tam qapalı bir-birinə bağlanan qabırğalara və əvvəlcədən formalaşmış kəsilməyə davamlı qabırğalara malikdir. Tikinti zamanı o, tökmə beton üçün daimi kalıp kimi xidmət edir; xidmət fazasında, polad plitənin alt tərəfi üçün əsas dartma gücləndiricisi kimi çıxış etmək üçün betona tam şəkildə daxil edilir və kompozit polad-beton yükdaşıyan struktur yaradır. Bu dizayn açıq qabırğalı və ya yarı açıq (daralmış-açılan) qabırğa strukturlarından fərqlənir.

2. Model Adlandırma Konvensiyası:

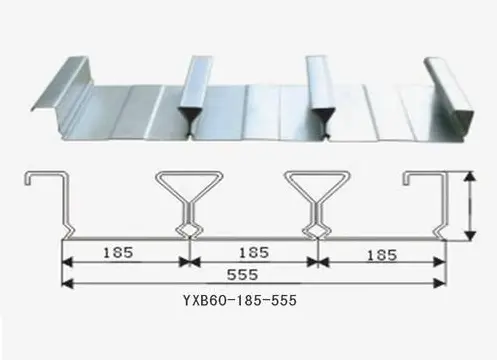

YXB - Qabırğa hündürlüyü - Qabırğa aralığı - Effektiv en (mm)

Əsas standart modellər:

YXB65-170-510, YXB65-185-555, YXB66-240-720 (bazarda üç dominant profil)

3. Əsas Material Xüsusiyyətləri

1) Əsas vərəq: S350GD/S420GD+Z yüksək davamlı isti daldırma sinklənmiş polad; məhsuldarlıq ≥350 MPa; standart qalınlıqlar: 0,75/0,8/1,0/1,2 mm (qapalı qabırğa profilləri nadir hallarda 1,2 mm-dən çox olur).

2) Sinklənmiş örtük: daxili ərazilər üçün Z120 q/m²; Rütubətli sahil bölgələri üçün Z275 q/m²; əsas material standartı: GB/T 2518.

3) Struktur xüsusiyyətləri: Tamamilə düz və qapalı altlıq; möhürlənmiş qabırğa boşluqları; səthdə kəsilməyə davamlı yivlərin bir-birinə bağlanması; beton qabırğa gövdəsini tamamilə əhatə edir; bağ və kəsmə müqaviməti açıq qabırğalı profillərdən xeyli üstündür.

4. Tətbiq Ssenariləri

Hündür mərtəbəli ofis binaları, ticarət kompleksləri, xəstəxanalar, məlumat mərkəzləri, ağır yüklü avadanlıq platformaları və sıx kommunal boru kəmərləri ilə tavan layihələri.

5. Əsas Materialın Seçilməsi və Qiymətləndirilməsi

Panel Qalınlığının Seçilməsi üzrə Qeydlər: Qapalı profilli örtük yüksək konstruktiv sərtlik təklif edir; 1,2 mm-dən çox qalınlıqlar nadir hallarda yerlərdə istifadə olunur. 0,75/0,8 mm panellər aşağı yüklü və ya sıx tavan süspansiyonları olan sahələr üçün istifadə olunur; 1,0/1,2 mm panellər yüksək mərtəbəli layihələr üçün standartdır; həddindən artıq qalın panellər yalnız xüsusi sifarişlə əldə edilə bilər (10 iş günü müddətində).

6. Ətraf Mühit Şərtlərinə Uyğun Sinklənmiş Kaplama Həlləri

- Quru qapalı mühitlər: Z120g/m² ikitərəfli isti daldırma sinkləmə; dizayn xidmət müddəti 28 il.

- Sahil (duz spreyi) və ya rütubətli yeraltı boşluqlar: Z275g/m² ikitərəfli isti daldırma sinkləmə; xlorid ionunun korroziyasına davamlıdır.

- Kimyəvi aşındırıcı maddələrin olduğu mühitlər: AZ150 Al-Zn ərintisi ilə örtülmüş əsas material; standart isti daldırma sinkləmə ilə müqayisədə üstün turşu və qələvi müqaviməti.

7. Əsas Profillər üçün Həndəsi Ölçü Dözümlülük Cədvəli

Kompleks İnteqrasiya edilmiş Dəstək Sistemi

3.1 Standart Zavod tərəfindən təmin edilən aksesuarlar

1. Qapalı profil örtükləri üçün xüsusi uç qapaqları: dirsək ucları və yan kənar qapaqlar daxildir; sabit hündürlüyü 65 mm; sink örtüyünün spesifikasiyası döşəmə panellərinə tam uyğundur. İşçi xərclərini azaltmaq üçün ≤2,8 m şəffaf aralıqlar üçün tir/plitənin uclarında quraşdırma isteğe bağlıdır (bu istisna açıq profilli örtüklərə şamil edilmir).

2. Xüsusi kənar bəzək komponentləri: L tipli və Z tipli sinklənmiş kənar bəzək (0,6–0,75 mm qalın); hündürlüyün dəyişməsi, plitələrin çıxması və avadanlıq açılışlarının ətrafındakı haşiyələr üçün uyğundur.

3. Birgə sızdırmazlıq materialları: Qapalı hüceyrəli köpük sızdırmazlıq zolaqları; beton şlamın sızmasının qarşısını almaq üçün yanal birləşən birləşmələrə daxil edilir.

3.2 Yerində Struktur Bağlantı Aksesuarları

1. Kəsmə birləşdiriciləri: keramika qıfıllı silindrik başlıqlı ML15 ştamplar; 0,75-0,8 mm panellər üçün Φ16; 1,0–1,2 mm panellər üçün Φ19. Qapalı profilli göyərtələr üçün dayaqlar arası məsafə 15% artırıla bilər; polad istehlakı açıq profilli göyərtələrə nisbətən daha azdır.

2. Panelin bağlanması/fiksasiyası: ST6.3 flanşlı özü qazma vintləri + peşəkar qapalı göyərtə tikişi kəlbətinləri; panel səthində sinklənmiş örtüyü qorumaq üçün ləkə qaynağı yerinə mexaniki tikiş istifadə olunur.

3. Qeyri-dağıdıcı asma ləvazimatları: Tokalı asılqanlar; heç bir qazma və ya qaynaq tələb olunmur - onlar birbaşa panelin altındakı qapalı yivlərə yapışırlar. Tək nöqtəli yükləmə qabiliyyəti ≥ 1,2 kN; yanğına davamlı hava kanalları, aşağı gərginlikli kabel lövhələri və asma tavan çərçivələri ilə uyğun gəlir.

3.3 Armatur və betonun koordinasiyası

İki qatlı möhkəmləndirməni tələb edən açıq profilli göyərtələrdən fərqli olaraq, qapalı profilli göyərtələr davamlı alt qatın dartılma gücləndirilməsi ehtiyacını aradan qaldırır. Yalnız üst qat HRB400 çatlamasına nəzarət gücləndirilməsi (mənfi əyilmə anları üçün) və açılışların ətrafında radial möhkəmləndirmə tələb olunur. Ümumi polad istehlakı 25% -40% azalır və bütün möhkəmləndirmə dizaynları CECS273 yoxlama tələblərinə uyğundur.

3.4 Müvəqqəti dayaq və korroziyadan qorunma

1. Müvəqqəti dayaq: Φ48 polad boru dayaqları; dəstək aralığı eyni qalınlıqdakı açıq profilli göyərtələrlə müqayisədə 0,6-0,8 m artır, böyük döşəmə plitələri üçün tam sahəli iskele ehtiyacını aradan qaldırır.

2. Kəskin müdafiə: Plazma kəsmə materialları + sinklə zəngin təmir boyası; kəsilmiş səthlərdə vaxtından əvvəl paslanmanın qarşısını almaq üçün bütün kəsilmiş kənarlar sinklə zəngin boya ilə örtülməlidir.

Açıq profilli və aşağı açılan (göyərti quyruğu) döşəmə göyərtələrindən fərqləndiricilər

4.1 Binalar üçün Qapalı Polad Döşəmə Panellərinin əsas üstünlükləri

1. Uzun aralıqlar və qəlibsiz konstruksiya sayəsində qənaət: Qutu kimi qapalı boşluq üstün əyilmə möhkəmliyi təklif edir. 1,0 mm-lik YXB65 paneli 3,4 m-ə qədər (açıq profilli göyərtələr üçün 2,5 m limitlə müqayisədə) dəstəklənməyən aralığa imkan verir, iskele icarəsi və quraşdırma işlərinin xərclərini 10.000 m² döşəmə üçün 62% azaldır.

2. Bütün asma tavan prosesində xərclərə qənaət: Alt tərəfi çıxıntılı qabırğalar olmadan tamamilə düzdür və sement məhlulunun hamarlanmasına ehtiyacı aradan qaldırır. Qeyri-dağıdıcı klipsli asılqanlar sinklənmiş örtükün zədələnməsinin və sonradan paslanmanın qarşısını alır, tavanın quraşdırılması qrafikini 20% qısaldır.

3. Yanğına davamlıdır (örtmə tələb olunmur): Qabırğalar tam olaraq betonla örtülmüşdür; 110 mm standart plitə qalınlığı 1,5-2 saat yanğına davamlılıq dərəcəsinə nail olur. Yüksək mərtəbəli layihələr yanğına davamlı örtüklər tələb etmir, xüsusi yanğın təhlükəsizliyi yoxlamaları ilə bağlı xərcləri aradan qaldırır.

4. Vibrasiya və deformasiya sabitliyi: Qapalı en kəsiklər açıq trapezoidal profillərlə müqayisədə üstün burulma və külək udma müqaviməti təklif edir; mexaniki otaqlardan və ya dam plitələrindən uzunmüddətli vibrasiya səthi çökəkliklərə və ya polad təbəqələrə səbəb olmayacaq.

5. Sahədə aşağı sızma və material itkisi: Mexanik kilidləmə və sızdırmazlıq zolaqları vasitəsilə ikili sızmanın qarşısının alınması, açıq profilli örtüklə əlaqəli 8%-12% itki nisbətindən xeyli aşağı, <1% beton itkisi ilə nəticələnir.

4.2 Çatışmazlıqlar və yerində həlledici həllər

1. İlkin materiallar üçün vahidin daha yüksək qiyməti: Eyni qalınlıq və qabırğa hündürlüyü üçün xammalın işlənmiş eni daha böyükdür, bu da açıq profilli döşəmə ilə müqayisədə hər kvadrat metrə görə daha yüksək qiymətə səbəb olur. Çözüm: Armatur poladda, iskeledə qənaət və odadavamlı örtüklərin aradan qaldırılması ümumi mülki tikinti xərclərinin 8%-12% azalması ilə nəticələnir.

2. Böyük açılışların kəsilməsinin çətinliyi: Qapalı daxili boşluq böyük açılışların birbaşa qaz kəsilməsinin qarşısını alır. Çıxış yolu: Avadanlıq üçün açılışların fabrikdə əvvəlcədən hazırlanması, boru kəmərləri/keçiricilər üçün yalnız kiçik açılışlar yerindədir.

3. Dırnaq qaynaqının aşağı səmərəliliyi: Boşluq daxilində məhdud iş sahəsi hər bir şlamın qaynaqlanması üçün tələb olunan vaxtı 12% artırır. Müalicə tədbirləri: HAISHENG ilkin layout çertyojlarını təqdim edir və tikinti səmərəliliyini artırmaq üçün dayaqların yerləşdirilməsini optimallaşdırır.

4.3 Üç göyərtə növü üçün yekun seçim müqayisəsi cədvəli

- Open deck: Cost-sensitive projects, high volume of utility penetrations, indoor mezzanines with spans ≤2.5m.

- Qapalı göyərtə: Hündür mərtəbəli ictimai binalar, məlumat mərkəzləri; heç bir forma tələb etmir; yüksək yanğına davamlılıq tələbləri; geniş sahəli asma tavan layihələri.

- Girintili göyərtə: Balanslaşdırılmış qiymət və performans; kiçik və orta ticarət mərkəzləri; orta ölçülü ticarət döşəmə plitələri.

Zavod boyu Başdan-Uca Keyfiyyətə Nəzarət Prosesi

5.1 Xammalın daxil olma zamanı ikili yoxlanılması

- Sənədlərin yoxlanılması: Binalar üçün Qapalı Polad Döşəmə Panellərinin orijinal materialının polad fabrikindən sertifikatların və üçüncü tərəf sink yapışma test hesabatlarının yoxlanılması; təkrar emal edilmiş və ya yenidən sinklənmiş polad rulonların rədd edilməsi.

- Fiziki ləkələrin yoxlanılması: Qalınlığa dözümlülük, zolaq kamberi (əyrilik) və örtük qüsurlarını (çılpaq ləkələr) yoxlamaq üçün hər 4 rulondan 1-dən təsadüfi nümunə götürülməsi; uyğun olmadıqda bütün rulonlar geri qaytarılır.

- Qidalanma hizalanması: Fotoelektrik avtomatik düzləşdirmə açarı zolağın ≤1 mm-ə qədər sapmasına nəzarət edir, formalaşdırma və bir-birinə bağlama zamanı əyilmənin qarşısını alır.

5.2 Səthin İlkin Təmizlənməsi və Mülkiyyət Öncədən Zərbə Prosesi

- Qapalı göyərtə üçün xüsusi kəsmə açarı ilə zımbalama (açıq göyərtə istehsalında rast gəlinməyən proses): ±0,3 mm dözümlülük nəzarəti ilə tor sahəsində kəsici açarların davamlı deşilməsi, polad-beton birləşmə sahəsini 35%-dən çox artırmaq; zımbalamadan sonra yüksək təzyiqli tozun təmizlənməsi gələcək beton boşluqlarının/delaminasiyanın qarşısını almaq üçün deşiklərdən sink şlaklarını təmizləyir.

5.3 Üç mərhələli mütərəqqi soyuq rulonlu bloklama formalaşdırılması

1. Əvvəlcədən əyilmə (1-6 rulon): Əsas lövhənin düzəldilməsi, qabırğa divarının bucaqlarının əvvəlcədən formalaşması və əyilmə gərginliyinin aradan qaldırılması.

2. Qabırğanın formalaşdırılması (7-10 rulon): Qabırğanın hündürlüyünü dizayn spesifikasiyasına uyğun artırmaq və bir-birinə bağlanan bükülmə üçün ehtiyat ehtiyatı.

3. Qapalı kilidləmə (11-16 rulon): Daxili bloklama tikişi üçün iki istiqamətli rulon-presləmə; tikiş boşluğu ≤0.2mm, gələcək su sızmasının və ya çatlamanın qarşısını alır.

- Real vaxt rejimində onlayn CCD vizual yoxlama: Hər 30 saniyədən bir avtomatik ölçülü yoxlama; uyğun olmayan panellər avtomatik olaraq rədd edilir və sonrakı mərhələlərə keçməsinin qarşısı alınır.

5.4 Kəsmə, bitirmə və son fabrik yoxlaması

- Uçan mişar kəsimi: Servo idarə olunan uzunluq kəsimi; 12m-ə qədər panellər üçün uzunluğa dözümlülük ≤±2mm; kəsilmiş kənarlarda sink qatının dağılmaması; kənarların bükülməsi yoxdur.

- Ən müasir korroziyadan qorunma: Əllə çapaqların təmizlənməsi, ardınca kəsilmiş səthlərə sinklə zəngin toxunma boyasının tətbiqi - qapalı qabırğalı döşəmə üçün məcburi zavod prosesi.

- Altı maddədən ibarət yekun yoxlama: Həndəsi ölçülər, tikişin görünüşü, örtük yapışması, əyilmə qabiliyyəti, sürüşmə müqaviməti və saxlama mühafizəsi; əyilmə testi nümunələri təsadüfi seçilir və hər 5000 m²-dən bir sınaq üçün göndərilir.

Mexaniki Parametrlər

6.1 YXB65-170-510 Bölmə Mexaniki Parametrlər

6.2 Dəstəklənməyən Təmiz Aralıq və Yük Tutumu

YXB65 seriyası: 0.8mm=2.6~3.0m, 1.0mm=3.0~3.4m, 1.2mm=3.4~3.8m

YXB50 seriyası: 0.8mm≤2.8m, 1.0mm≤3.2m

İcazə verilən vahid yük (L=3.0m): 9~11kN/㎡(yaş beton + tikinti canlı yükü)

6.3 Əsas dayanıqlıq və yanğın parametrləri

İnterfeys sürüşmə müqaviməti: ≥18kN/m, uzunmüddətli istifadədə heç bir təbəqələşmə yoxdur

Yanğına davamlılıq: odadavamlı örtük olmadan 1,5 ~ 2,0 saat

İstifadə müddəti: sahilyanı korroziyasız mühitdə Z275 örtüyü üçün 30 il

Tez-tez verilən suallar

S1: Binalar üçün Qapalı Polad Döşəmə Panelləri dib armaturlarını tamamilə əvəz edə bilərmi?

A: JG/T363 standartına uyğun olması şərti ilə, S350GD əsas materialı olan qapalı qabırğa panelləri (65 mm qabırğa hündürlüyü) plitə üçün əsas dartma möhkəmləndirilməsinin 100%-i kimi hesablana bilər ki, bu da çəkmənin təsdiqi ilə bağlı problemləri riskə atmadan davamlı dib armaturlarını tamamilə aradan qaldırmağa imkan verir. Yalnız zirzəmi dam plitələri və qaldırılmaya davamlı dam plitələri az miqdarda əlavə struktur dibinin möhkəmləndirilməsini tələb edir; standart daxili döşəmə plitələri yoxdur.

2-ci sual: Boru kəmərlərinin qapalı qabırğa panellərinin altından asılması gələcək təmir zamanı plitə quruluşuna zərər verəcəkmi?

A: Xeyr. İxtisaslaşdırılmış göyərçin klipləri qazma delikləri olmadan və ya sinklənmiş örtüyü və poladın yükdaşıyan en kəsiyini pozmadan panelin altındakı qapalı yivlərə bağlanır; boru kəmərləri öz istəyi ilə dəyişdirilə və ya çıxarıla bilər. Uyğunluq 1,2 kN-ə qədər bir nöqtəli asma yükləri üçün saxlanılır; bu həddi aşan yüklər plitələrin möhkəmləndirilməsi əvəzinə əlavə asma nöqtələrini tələb edir.

3-cü sual: Sahil, yüksək rütubətli mühitlərdə qapalı qabırğa panellərinin kəsilmiş kənarları üçün uzunmüddətli korroziyadan necə qorunmaq olar?

A: Zavodda sinklə zəngin boyanın ilkin qatı tətbiq olunur; yerində kəsildikdən sonra soyuq sprey sink örtüyünün ikinci qatı tətbiq edilməlidir (adi pas əleyhinə boya qadağandır). Bundan əlavə, polad şüalarla üst-üstə düşən panel ucları nəmin qabırğa boşluqlarına daxil olmasının qarşısını almaq üçün korroziyaya qarşı möhürlənməlidir; bu möhürləmə əsas polad konstruksiyanın korroziyadan qorunması ilə eyni vaxtda yoxlanıla bilər.

4-cü sual: Şlam qaynaq üçün məhdud yer nəzərə alınmaqla soyuq qaynaqları necə aradan qaldırmaq olar?

Cavab: Qapalı qabırğa zirvələri qaynaq tabancasının bucağını məhdudlaşdırır, nəticədə təxminən 3%-5% natamam qaynaşma dərəcəsi olur. Təmir tədbirləri: Qısa keramika ferrullarını dəyişdirin və qaynaq cərəyanının parametrlərini tənzimləyin; soyuq qaynaqlar (natamam ərimə) olan dirəklər çıxarılmalı və yenidən qaynaq edilməlidir — möhkəmləndirmə üçün yamaq qaynağı qadağandır.

5-ci sual: Qapalı profilli örtük və açıq profilli örtük üçün ümumi xərclər hansı nöqtədə bərabərləşir?

A: Qapalı profilli örtük aşağıdakı meyarlara cavab verən layihələr üçün daha aşağı ümumi xərc təklif edir: tək aralıq > 3 m, asma tavan sahəsi > ümumi sahənin 70%-i və yanğına davamlılıq tələbləri ≥ 1,5 saat. İlkin materialın vahid qiymətinin daha yüksək olmasına baxmayaraq, iskele, odadavamlı örtük, tavanın düzəldilməsi və möhkəmləndirici poladın qənaəti ümumi xərclərin 8%-12% azalması ilə nəticələnir; əksinə, açıq profilli örtük kiçik diapazonlu mezzanine tətbiqləri üçün daha yaxşı xərc-effektivlik təklif edir.
