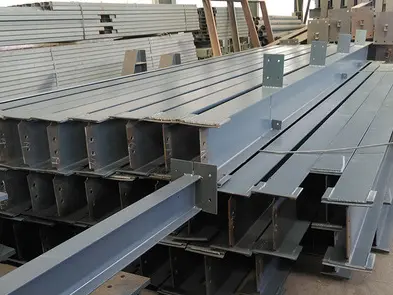

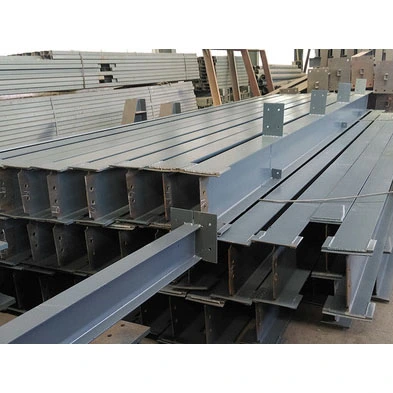

İkinci dərəcəli struktur dayaq polad tir

Polad arakəsmələrdə yük ötürülməsi iki mərhələli mexanizmdən ibarətdir: birincil tirlər sütunlardan şaquli yükləri dəstəkləyir, ikinci dərəcəli konstruktiv dayaq polad şüaları isə ikinci dərəcəli yükdaşıyıcı elementlər kimi çıxış edərək, ilkin tirlər arasında yük daşıyan boşluqları bağlayır. Standart isti haddelenmiş bölmələrdən və ya kiçik qaynaqlı bölmələrdən hazırlanmış bu şüalar, ilkin şüalar üçün istifadə olunan yüksək spesifikasiyalı qaynaq qüsurlarının aşkarlanması proseslərini tələb etmir. Onlar struktur təhlükəsizliyini layihə xərcləri ilə tarazlaşdırır və kiçik və orta diapazonlu döşəmələr və dam örtükləri üçün paylanmış yükdaşıma tələblərinə cavab verir, ilkin-ikinci dərəcəli şüa sistemlərində ən çox istifadə edilən ikinci dərəcəli yükdaşıyıcı komponenti təmsil edir.

Struktur Yükün Tərifi və Tətbiq Ssenariləri

1. Əsas tərif

İkinci dərəcəli struktur dayaq polad şüaları eninə quraşdırılır və birincil şüaların korbel mövqelərində sabitlənir; onlar birbaşa polad sütunlara qoşulmurlar. Onlar, ilk növbədə, döşəmə örtüklərini, dam örtüklərini və personal və avadanlıqdan lokallaşdırılmış canlı yükləri dəstəkləyir, paylanmış yükləri ilkin şüalara ötürür, daha sonra onları polad sütunlara və bünövrələrə ötürür. Sənaye standartının əsas materiallarına dörd növ daxildir: isti yayılmış H-şüaları, standart I-şüaları, kanal poladı və yüngül qaynaqlanmış H-şüaları. Q235B adətən standart qapalı və açıq layihələr üçün əsas material kimi seçilir, Q355B isə ağır yük və ya vibrasiyalı avadanlıqları dəstəkləyən platformalar üçün istifadə olunur.

2. Universal Tətbiq Ssenariləri

- Sənaye fabrikinin döşəmə plitələri üçün ikinci dərəcəli şüalar

- müstəqil xarici avadanlıq üçün yükdaşıyan platformalar

- Dam örtükləri üçün dayaq şüaları

- Daxili polad asma mərtəbələr üçün ikinci dərəcəli şüalar

Standartlaşdırılmış Zavod tərəfindən Təchiz olunan Komponent Təfərrüatları

1. Əsas şüanın konfiqurasiyası

- Kəsilmiş isti haddelenmiş bölmələrə və xüsusi qaynaqlı bölmələrə təsnif edilir. Standart I-şüaları, kanal polad və isti yayılmış H-şüaları, anbar uzunluğu profillərin CNC kəsilməsi ilə istehsal olunur. Qeyri-standart körfəz genişlikləri və ya xüsusi aralıqlar üçün yüngül qaynaqlanmış H şüaları (daha kiçik polad plitələrdən hazırlanmış) istifadə olunur; qalın plitələri əhatə edən ağır qaynaq proseslərindən qaçınılır.

2. Son Bağlantı Aksesuarları

- Döngə qoşulma lövhələri: Standart sancaqlı qoşulma üsulu; nazik lövhələr şüanın uclarına qaynaqlanır, əsas şüanın korbelinə (mötərizə) yapışdırılır və yerləşdirmə boltları ilə bərkidilir.

- Nazik uç plitələr: Yalnız xüsusi yarı sərt birləşmələr üçün istifadə olunur; plitə qalınlığı əsas şüa daşıyan son plitələrdən əhəmiyyətli dərəcədə aşağıdır və qalınlaşdırıcı möhkəmləndirmə tətbiq edilmir.

- Ucu bərkidicilər: Yalnız konsentrasiya edilmiş daşıyıcı yüklərə məruz qalan ikinci dərəcəli şüalara quraşdırılır; standart I-şüa və ya kanal polad ikincil şüalar üçün daxil deyil.

3. Şüa Bədən Aksesuarları

- Purlin mötərizə lövhələri: Damın ikincil tirlərinə xasdır; lapped sinklənmiş dam purlins dəstəkləmək üçün üst flanş qaynaq.

- Faydalı açılış üçün möhkəmləndirici lövhələr: Kesiti möhkəmliyini gücləndirmək üçün standart ölçü həddini aşan veb açılışların ətrafında quraşdırılır.

4. Tikinti aksesuarları

- Standart ikinci dərəcəli struktur dayaq polad şüaları (12 m-ə qədər) qaldırıcı qapaqlarla təchiz edilmir; qaldırma profil flanşları ətrafında sling ilə həyata keçirilir. Əlavə uzun və ya ağır yük daşıyan ikinci dərəcəli şüalar zavodda sadə qaynaqlı qaldırıcı qapaqlarla təchiz edilmişdir.

5. Korroziyadan Mühafizə və Yanğına davamlılıq

- Pasdan təmizlənmə dərəcəsi: Standart daxili layihələr üçün St3 (əl alətləri ilə təmizləmə); Yüksək aşındırıcı mühitlərdə açıq layihələr üçün Sa2.5 (aşındırıcı partlayışla təmizləmə).

- Kaplama sistemi: İki qatlı sprey tətbiqi (astar və üst qat); ümumi quru film qalınlığı 60μm və 100μm arasında idarə olunur.

- Yanğından qorunma: Tələb olunduqda nazik təbəqəli intumescent yanğına davamlı örtüyün tətbiqi; standart yanğın müqaviməti 0,5 ilə 1 saat arasındadır.

6. Bağlayıcılar və birləşmələr

4.8 dərəcəli standart boltlar şərti statik yük birləşmələri üçün istifadə olunur; 8.8 dərəcəli yüksək möhkəmlikli boltlar avadanlıq vibrasiyasına, yüksək küləklərə və ya ağır yüklərə məruz qalan birləşmələr üçün istifadə olunur (uyğun OEM qoz-fındıqları və düz yuyucularla təchiz edilmişdir).

Üç Kateqoriyaya Fabrikdə Təchiz olunan Həllər

- I-şüasının ikincil şüaları: I-şüa gövdəsi + hər iki ucunda dövrə birləşdirici lövhələr + purlin dayaq lövhələri + tam antikorroziya örtük; daxili yüngül panel döşəmə üçün uyğundur.

- İsti yayılmış H-şüasının ikinci dərəcəli tirləri: Kiçik H-şüasının gövdəsi + son dövrə lövhələri + lokallaşdırılmış bərkidicilər + kəsici dirsəklər; beton kompozit döşəmə üçün uyğundur.

- Kanal polad ikincil şüaları: Kanal polad gövdəsi + son qapaq plitələri + kiçik yanal qaşıq lövhələri; əsasən kiçik, müstəqil avadanlıq platformaları üçün istifadə olunur.

Əsas struktur fərqləri: Əsas və ikinci dərəcəli şüalar

Fərqlər satınalma və seçim zamanı səhvlərin qarşısını almaq üçün üç ölçüyə (yerdə yükləmə, struktur konfiqurasiya və əlaqə növü) əsaslanaraq aydın şəkildə müəyyən edilir. - Magistral şüalar: Birbaşa polad sütunlara bağlıdır; bütün aralıqda davamlı yükləri daşımaq; qalınlaşdırılmış daşıyıcı uc plitələr və sıx aralıqlı bərkidicilər; 10.9 dərəcəli yüksək möhkəmlikli boltlardan istifadə edin; və I dərəcəli qaynaqlar üçün 100% ultrasəs testindən (UT) keçin.

- İkinci dərəcəli şüalar: Lokallaşdırılmış, paylanmış yükləri daşımaq üçün magistral şüalara dövrə ilə birləşdirilmiş; sadələşdirilmiş struktur dizaynı və əsasən sancaqlı (menteşəli) birləşmələr; yüngül profillərdən istifadə edin; və qaynaq tikişlərinin yerində yoxlanılmasından keçin.

Əsas üstünlüklər

İkinci dərəcəli dayaq şüaları üçün yüngül profil strukturundan istifadə edərək, bu sistem ənənəvi tam əhatə edən magistral şüa konstruksiyası ilə müqayisədə aşağıdakı praktik üstünlükləri təklif edir:

1. Yüngül və çevik şəkildə qurulmuşdur; boşluq döşəmə plitələrinin modulları əsasında sərbəst şəkildə tənzimlənə bilər.

2. Materialdan səmərəli istifadə; polad mezzanine konstruksiyaları üçün ümumi polad tədarükü və istehsal xərclərini əhəmiyyətli dərəcədə azaldır.

3. Səthin yüksək hamarlığı; müxtəlif döşəmə materialları, o cümlədən profilli polad döşəmə, bərk ağac döşəmə və lif-sement lövhələri ilə uyğun gəlir.

4. Sadə istehsal və rahat yerləşdirmə/quraşdırma; ümumi tikinti qrafikini effektiv şəkildə qısaldır.

5. Yükün vahid paylanması; piyada hərəkəti nəticəsində yaranan uzunmüddətli döşəmə sallanmalarını və vibrasiyanı struktur olaraq azaldır.

6. Zavodda tətbiq olunan antikorroziya və pasdan qoruyucu müalicə; quru qapalı mühitlərdə uzunmüddətli sabitliyi təmin edir və struktur davamlılıq standartlarına cavab verir.

Oxşar Polad Komponentlərə qarşı Fərqləndirici Xüsusiyyətlər

1. Material Seçimi və Təchizat Döngüsü Üstünlükləri

Yük tələblərini çevik şəkildə uyğunlaşdırmaq üçün dörd profil növü mövcuddur: yüngül yüklər üçün I-şüaları və kanal polad (xərclərə nəzarət etmək üçün) və orta yüklər üçün kiçik H-şüaları (bərkliyi təmin etmək üçün). Sistem sualtı qövs qaynağına ehtiyacı aradan qaldıran və xüsusi əsas şüalar üçün tələb olunan təkrar düzəldilmə proseslərinə ehtiyacı aradan qaldıraraq, isti haddelenmiş profillərin kəsilməsinə əsaslanır. C-bölmələr və standart kanallı polad mötərizələr yalnız korpusun bərkidilməsi üçün uyğundur və şaquli döşəmə yüklərini daşıyan ikincil şüaları əvəz edə bilməz.

2. Struktur yükdaşıyan fərqlər

Müstəqil yük yolu; yüklər birbaşa polad sütunlara ötürülmür, nəticədə kəsiklər daha kiçik olur və öz çəkisi azalır. Bütün birləşmələr, əsas şüalarda ağır son plitələrə və ya sıx bərkidicilərə ehtiyacı aradan qaldıraraq, dövrə ilə birləşdirilmiş sancaqlı konfiqurasiyalardan istifadə edir; bu, qaynaq materiallarını və istehsal əməyini azaldır, sistemi standart ara qat yükdaşıyan ssenarilərin böyük əksəriyyətinə uyğun edir.

3. Fərqli Yerdə Quraşdırma

Quraşdırma yüksək hündürlükdə tam nüfuzlu quyruq qaynağı tələb etmir; əvəzinə, tikinti üçün texniki həddi aşağı salan sadə boltlu dövrə birləşmələri istifadə olunur. Üzvlər tələb olunan uzunluqlara qədər kəsilə bilər və bir-birinə yaxın olan seqmentlərin düzülüşü döşəmə aralıqlarını optimallaşdırır və qeyri-müntəzəm buxta konfiqurasiyalarına uyğunlaşır. Bundan əlavə, I dərəcəli qaynaqlar üçün qeyri-dağıdıcı sınaq (NDT) tələblərinin aradan qaldırılması keyfiyyət yoxlamasını və əmək xərclərini əhəmiyyətli dərəcədə azaldır.

4. Çoxfunksiyalı Komponent Uyğunluğu

Purlin qıvrımları və kiçik köməkçi dayaqlar şüanın üst flanşına qaynaq edilə bilər ki, bu da komponenti həm döşəmə, həm də dam tətbiqləri üçün uyğun edir. Kəsmə dayaqları kompozit beton döşəmə sistemləri üçün əlavə edilə bilər və ya quru tikinti döşəmələri üçün buraxıla bilər ki, bu da xüsusi ehtiyaclara əsaslanaraq səmərəli konfiqurasiya tənzimləmələrinə imkan verir.

5. Korroziyaya qarşı və odadavamlılığı fərqləndirən xərclər

İkincil Struktur Dəstəyi Polad Şüa dayaq şüası əsas şüadan əhəmiyyətli dərəcədə daha az gərginliyə məruz qaldığından, korroziyaya qarşı boya və odadavamlı örtüklərin daha nazik tətbiqləri kifayətdir, nəticədə material sərfiyyatı azalır. Baxım və təmir sadədir, ilkin şüalarla müqayisədə strukturun tam istismar dövrü ərzində korroziyaya qarşı və odadavamlılıq ilə bağlı daha yüksək ümumi xərc-səmərəlilik təklif edir.

Polad komponentlərin təsnifatı və yerləşdirilməsi

1. Əsas tirlər: Tam aralıqlı yükləri polad sütunlara köçürün; ağır yüklər və uzun məsafələr üçün nəzərdə tutulmuşdur; sərt birləşmələrə malikdir və yüksək standartlı dağıdıcı sınaqdan (NDT) keçir.

2. İkinci dərəcəli şüalar: paylanmış döşəmə yüklərini əsas şüalara köçürün; orta yüklər və bərkidilmiş əlaqələr üçün nəzərdə tutulmuşdur; xərclərin səmərəliliyinə üstünlük verin.

3. Kanal Polad və C-Bölmələri: Əsasən konstruktiv dayaqlar və dam örtüyü üçün istifadə olunur; geniş sahəli şaquli döşəmə yüklərini daşımayın.

Standartlaşdırılmış Başdan Uca İstehsal Prosesi

1. Xammalın qəbulu: İsti yayılmış bölmələr üçün orijinal dəyirman keyfiyyət sertifikatlarını yoxlayın; yanal əyilmə, burulma və korroziyaya nəzarət edin; deformasiya həddini aşan komponentləri mexaniki şəkildə düzəldin; eyni vaxtda əlaqə və bərkidici lövhələrin keyfiyyətini yoxlayın.

2. CNC Həssas Kəsmə: İkinci dərəcəli struktur şüalarının yüksək həcmdə kəsilməsi üçün soyuq metal mişarlardan istifadə edin; müxtəlif hissələr üçün plazma kəsmə istifadə edin; əlavə uzun birləşdirilmiş komponentlər üçün qaynaq əyilmələri hazırlayın.

3. Komponentlərin tərtibatı və yığılması: Birləşdirmə lövhələrini, bərkidiciləri, pərçimləri və möhkəmləndirici lövhələri tikinti təsvirlərinə uyğun olaraq yerləşdirin; nisbi komponent mövqelərini düzəltmək üçün dəqiq yapışqan qaynağından istifadə edin.

4. Kiçik hissəli qaynaq: CO2 qazından qorunan qaynaqdan istifadə edərək köməkçi komponentlərin qaynaqını həyata keçirin; birləşmə qaynaqları üçün II dərəcəli standartları yerinə yetirmək; Yalnız kritik yükdaşıyan qovşaqlarda seçici Ultrasəs Testi (UT) aparın (100% yoxlama yoxdur).

5. CNC Delikli Qazma: Koaksial uyğunlaşmanı təmin etmək üçün CNC vasitəsilə əlaqə lövhələrində boltlar delikləri qazın; standart birləşmələr üçün 4.8 dərəcəli boltlardan istifadə edin və ağır yüklü qovşaqlar üçün 8.8 dərəcəli boltlara keçin.

6. Korreksiya və Taşlama: Qaynaq deformasiyasını aradan qaldırmaq üçün yerli aşağı temperaturda alov düzəldilməsindən istifadə edin; qaynaq sıçrayışlarını, buruqları və artıq qaynaq muncuqlarını üyüdün.

7. Korroziyaya qarşı və odadavamlılıq: Layihənin spesifikasiyası əsasında pasdan təmizləmə standartlarını tətbiq edin; iki qat anti-korroziya boyası sprey edin; təyin olunmuş yanğın zonalarında nazik təbəqəli şişkin odadavamlı örtük tətbiq edin.

8. Şəxsiyyət vəsiqəsinin İşarələnməsi, Yekun Yoxlama və Anbar: Unikal komponent identifikatorlarını sprey edin; ölçüləri yoxlamaq; keyfiyyətin yoxlanılması qeydlərini tərtib etmək; çatdırılmadan əvvəl havadan qorunmaq üçün paket.

Kompleks Performans Parametrləri

1.Geometrik Ölçülər və İstehsal Dözümlülükləri

- İsti yayılmış H-şüaları: 200x100mm-dən... 450200mm-ə qədər

- Standart I şüa: I10 - I32

- Standart kanal polad: [10 - [25

- Yüngül qaynaqlı H şüası: hündürlüyü 250 mm-dən 600 mm-ə qədər

- Standart çatdırılma uzunluğu: 6m, 9m, 12m, sahənin birləşdirilməsi üçün həddindən artıq uzunluq

- Emal tolerantlığı: ümumi uzunluq sapması ±3mm, yanal əyilmə ≤L/1000

2. Əsas materialın mexaniki xüsusiyyətləri

3.Gərginlik və qaynağın qəbulu parametrləri

- Güc performansı: Əsasən güclü ox əyilmə qüvvəsi, döşəmə plitələri ilə məhdudlaşdırılan yanal sabitlik. Φ16/Φ19 kəsmə dirəkləri ilə daşıma qabiliyyəti təxminən 30% artır

- Möhkəmləndirici sxemi: Yalnız yerli bərkidiciləri rulman dayaqlarına quraşdırın, tam uzunluqlu bərkidicilər yoxdur

- Qaynaq yoxlaması: Təsadüfi UT yoxlaması ilə ikinci dərəcəli qaynaqlar, bütün fileto qaynaqları üçün vizual yoxlama

4. Korroziyaya qarşı, yanğından mühafizə və qoşulma parametrləri

- Pasdan təmizləmə standartı: St3 əl ilə pasdan təmizləmə, yüksək standartlı layihələr üçün Sa2.5 atışma

- Boya quru film qalınlığı: 60μm - 100μm

- Yanğına davamlılıq müddəti: nazik odadavamlı örtüklə 0,5 saatdan 1 saata qədər

- Birləşdirici plitə qalınlığı: 8mm ilə 16mm

5.İlkin və ikincili şüa parametrlərinin sadələşdirilmiş müqayisəsi

- İlkin yükdaşıyan şüa: Əsas Q355B materialı, qalın son lövhə, 100% ilkin qaynaq UT yoxlaması, 10.9 dərəcəli boltlar, 100-160μm boya filmi

- İkinci dərəcəli struktur dayaq polad tir: Əsas Q235B materialı, nazik birləşdirici lövhə, təsadüfi ikinci qaynaq yoxlaması, 4.8 dərəcəli boltlar, 60-100μm boya filmi

HAISHENG İnteqrasiya edilmiş Çatdırılma və Dəstək Xidmətləri

- İnteqrasiya edilmiş Komponent Təchizatı: Əsas tirlər, ikincil tirlər, yüksək möhkəmlikli boltlar və birləşdirici lövhələr daxil olmaqla, tam polad konstruksiya paketi üçün vahid istehsal planı və dözümlülük standartları müxtəlif təchizatçılar arasında ölçü uyğunsuzluğu səbəbindən yerində uyğunsuzluğu aradan qaldırır və yenidən işlərin azaldılmasını təmin edir.

- Kompleks Trans-Sərhəd Sənədləri: Komponent ID-nin çarpaz-istinad siyahıları ilə müşayiət olunan ikidilli material keyfiyyət sertifikatlarının, ölçülü yoxlama hesabatlarının, qaynaq nümunələrinin götürülməsi hesabatlarının və montaj çertyojlarının təqdim edilməsi; xaricdə gömrük rəsmiləşdirilməsi, üçüncü tərəfin yoxlanılması/qəbul edilməsi və saytın təqdim edilməsi tələblərinə tam uyğundur.

- Əvvəlcədən Texniki Dəstək və Çəkmə Optimizasiyası: Döşəmə yükləri və körfəz ölçüləri əsasında ikinci dərəcəli şüa məsafəsinin satışdan əvvəl pulsuz optimallaşdırılması; dirsək və pərçimlərin yerlərinin yoxlanılması; qeyri-kafi yükləmə qabiliyyəti və ya yerləşdirmə səhvləri kimi problemlərin qarşısını almaq üçün ətraflı əlaqə montaj təsvirlərinin təmin edilməsi.

- Qoruyucu Trans-sərhəd logistikası: kənar qoruyuculardan və suya davamlı uzanan sarğıdan istifadə edərək, həddindən artıq uzun ikincil şüalar üçün bölmə qablaşdırması; dəniz və quru nəqliyyatının sərtliyinə tab gətirmək və boya zədələnməsinin və ya profilin deformasiyasının qarşısını almaq üçün aydın şəkildə işarələnmiş qaldırma nöqtələri; qablaşdırma siyahılarının və logistika izləmə nömrələrinin eyni vaxtda verilməsi.

- Yerində Uzaqdan Quraşdırma Dəstəyi: Təsvirli quraşdırma təlimatlarının və qısa montaj video dərsliklərinin təmin edilməsi; Çin və İngilis dillərində 24/7 uzaqdan texniki sual-cavab; ikincil şüa sancılmış birləşmələr, lapping və kompozit döşəmə tikintisi üzrə real vaxt təlimatı.

- Uzunmüddətli Zəmanət və Baxım: 5 illik material zəmanəti və 2 illik zavodda tətbiq olunan korroziyaya qarşı örtük zəmanəti; quraşdırmadan sonra boya toxunuşları və boltların yenidən yoxlanılması/qulluğu üçün pulsuz planlar; kiçik ikincil şüa aksesuarları üçün daimi doldurma xidməti.
