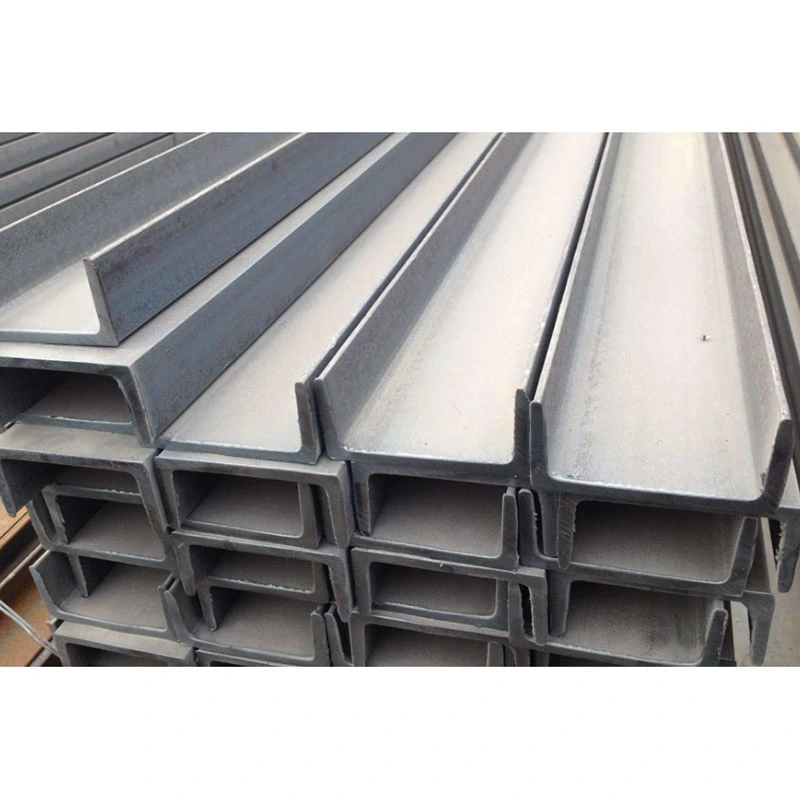

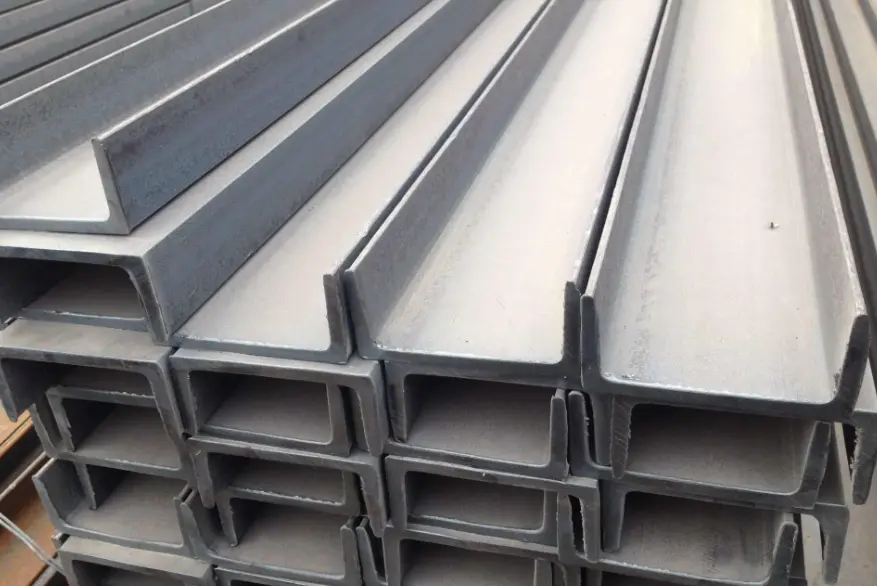

İsti haddelenmiş struktur polad kanalları polad konstruksiyada ən çox istifadə edilən yüngül, açıq profilli bölmələrdir. İki istiqamətli əyilmə üçün nəzərdə tutulmuş H-şüalarından və ya I-şüalarından fərqli olaraq, bu kanallar unikal sıxma və məhdudlaşdırma imkanlarını təmin etmək üçün birtərəfli U formalı açılışdan istifadə edir. Onlar xüsusi olaraq çərçivə bərkidilməsi, dayaq əsasları, quraşdırılmış divar komponentləri və purlin çərçivə kimi köməkçi yükdaşıyan tətbiqlər üçün nəzərdə tutulmuşdur. Soyuq formalaşdırılmış nazik divarlı C-bölmələrdən fərqli olaraq, isti yayılmış kanallar sıx metallurgiya quruluşuna və sıxılma deformasiyasına qarşı üstün müqavimətə malikdir, bu da onları sənaye sahələri və rütubətli açıq yerlər də daxil olmaqla tələbkar mühitlər üçün uyğun edir.
Mövcud xammal inventarımızdan istifadə edərək, HAISHENG yalnız ikinci dərəcəli dəqiq emal həyata keçirir - boşqabların birləşdirilməsi ehtiyacını aradan qaldırır və qısa çatdırılma müddətlərini təmin edir. Biz, həmçinin, yüngül polad konstruksiyaya aid köməkçi komponentlərin böyük əksəriyyəti üçün tələblərə effektiv şəkildə cavab verən burulma sərtliyini artırmaq üçün arxa-arxa qaynaq modifikasiyaları təklif edirik.
- İsti haddelenmiş struktur polad kanalı: polad fabrikində yüksək temperaturda tək parça şəklində formalaşır; vahid tor və flanş qalınlığı və daxili flanş səthində özünəməxsus yamac xüsusiyyətləri; yüksək əsas material möhkəmliyi və təsir müqaviməti təklif edir; yükdaşıyan daimi struktur tətbiqləri üçün uyğundur.
- Soyuq-formalı C-Kanal: İstilik müalicəsi olmadan ətraf mühitin temperaturunda nazik polad təbəqələrin yuvarlanması ilə formalaşır; xüsusiyyətləri daha incə divarları və aşağı öz çəkisi; yalnız yüngül ölçülü polad dam örtükləri və daxili çərçivə üçün istifadə olunur; yükdaşıyan gərginlik elementləri kimi istifadə edilməsinə icazə verilmir.
- Təyinat Standartı: `[` + rəqəm + şəkilçi `a` və ya `b` formatından istifadə etməklə adlandırılmışdır (məsələn, `[14a`, `[16b`); `a` şəkilçisi daha incə flanşlı yüngül modeli, `b` isə daha qalın flanşlı ağır yük modelini bildirir.
- Kesiti Parametrləri: Dörd parametrlə müəyyən edilir - torun hündürlüyü (h), flanşın eni (b), torun qalınlığı (tw) və flanşın qalınlığı (tf). Bütün İsti Yayılmış Struktur Polad Kanallar daxili flanş səthində xas bir yamac ilə xarakterizə olunur, bu da onları I-şüaları və ya H-şüaları üçün istifadə olunan standart birləşdiricilərlə uyğun gəlmir.
- Zavod Standart Uzunluqları: 6m, 9m və 12m standart uzunluqlarda təchiz edilir; qeyri-standart uzunluqlar fabrikdə mövcud deyil; əlavə uzun üzvlər yerində əyilmiş qaynaq tələb edir.
- Q235B: Standart daxili mühitlər, quru açıq sahələr, ümumi boru dayaqları və divar quraşdırmaları üçün uyğundur; 95% bazar mövcudluğu; ən aşağı satınalma dəyəri.
- Q355B: Tozlu sənaye mühitləri, avadanlığın vibrasiyası olan ərazilər, ağır yük mötərizələri və yüksək külək yüklü gərginlikli birləşmələr üçün uyğundur; 51% daha yüksək məhsuldarlıq və tsiklik (dəyişən) yüklərə üstün müqavimət təklif edir.
- Əsas Kanal Gövdəsi: CNC soyuq mişarlardan istifadə edərək uzunluğa qədər kəsin; son üzlər perpendikulyar və hamardır, plazma kəsmə ilə əlaqəli oksidləşmə burslarından azaddır və bununla da montaj boşluqlarının qarşısını alır.
- Ucu armaturlar: Yastı birləşdirici uc plitələr və kanal ucları sızdırmazlıq lövhələri (möhürləyici lövhələr yağış və tozun qarşısını almaq üçün kanalın açılışını bağlayır və bununla da daxili korroziyanı yavaşlatır)
- Daxili kanal komponentləri: Şaquli daxili bərkidici qabırğalar (sıxılma zamanı açıq kəsikli kanalın xaricə yayılması ilə bağlı ümumi problemin qarşısını almaq üçün daxili divarlara ləkə ilə qaynaq edilmişdir)
- Lateral accessories: Utility support plates, inter-column tie lugs, and circular pipe clamps (designed for lateral clamping and load-bearing connections)
- Delik istehsalı: Yükdaşıyıcı birləşmə delikləri 3 oxlu CNC dəzgahından istifadə edərək dəqiqliklə qazılır (tolerantlıq ±0,2 mm); 4.8 dərəcəli standart boltlar və 8.8 dərəcəli yüksək möhkəmlikli boltlar ilə uyğun gəlir; yerində reaming tələb olunmur
- Qaldırıcı aksesuarlar: Uzunluğu 9 m-dən çox olan ağır isti haddelenmiş konstruktiv polad kanallar üçün hər iki tərəfdən simmetrik qaynaqlanmış qaldırıcı qapaqlar təmin edilir; daha qısa komponentlər əlavə qaynaq tələb etmədən flanşlar vasitəsilə birbaşa qaldırılır
- Standart daxili istifadə: St3 pasın əl ilə təmizlənməsi, sonra iki qatlı örtük sistemi (astar və son örtük); quru filmin qalınlığı 55-90μm; 8 il daxili pasdan qorunma təmin edir
- Açıq havada sahilyanı istifadə: Sa2.5 püskürtmə ilə pasdan təmizləmə, sonra isti daldırma sinkləmə; sink örtüyünün qalınlığı ≥70μm; duz spreyi korroziyasına qarşı 8-12 il davamlılıq təmin edir
- Yanğına davamlı zonalar: Mövcud antikorroziya təbəqəsi üzərində nazik təbəqəli intumescent yanğına davamlı örtüyün tətbiqi; 1 saatlıq yanğına davamlılıq reytinq standartına cavab verir
- Avadanlıq dəstəyi əsas kanalı: Kanal gövdəsi + əsas lövhə + daxili şaquli sərtləşdirmə + tam antikorroziya müalicəsi; ventilyatorlar və su nasosları üçün döşəməyə quraşdırılmış bazalar üçün istifadə olunur
- Sütunlararası bağlama kanalı: Kanal gövdəsi + ikitərəfli bağlama qapaqları + yerləşdirmə boltu delikləri; H-bölmə polad sütunların və dairəvi boru sütunlarının yanal sabitləşdirilməsi və bərkidilməsi üçün istifadə olunur
- Yüngül ölçülü polad korpus purlins: Soyuq formada C-bölmələr + son lövhələr + purlin qıvrımlar; dam və divar rəngli örtüklü polad panelləri dəstəkləmək üçün istifadə olunur.
Orijinal istehsalçı materialının keyfiyyət sertifikatları, tam ölçülü və vizual yoxlama qeydləri və unikal komponent sprey kodlu şəxsiyyət vəsiqələri (hamısı ingilis dilində təqdim olunur) xaricdə əraziyə nəzarət təsdiqi və gömrük rəsmiləşdirilməsində birbaşa istifadə üçün.
İsti yayılmış kanal poladının tam spesifikasiyası anbarda saxlanılır, boşqab kəsmə, montaj və sualtı qövs qaynağı kimi vaxt aparan prosesləri aradan qaldırır. H-şüaları üçün 12-18 günlük istehsal müddəti ilə müqayisədə, standart spesifikasiyalar 24 saat ərzində dəqiqliklə emal oluna və göndərilə bilər, zavodun yenidən qurulması, boru kəmərinin əlavələri və təcili dəstək təmiri kimi təcili, kiçik miqyaslı satınalma ehtiyaclarını mükəmməl şəkildə qarşılayır.
Açıq U formalı daxili boşluq marşrut üçün geniş yer təmin edir; aşağı gərginlikli kabellər və kiçik su təchizatı/drenaj boruları əlavə xarici mötərizələrə ehtiyac olmadan birbaşa içəriyə quraşdırıla və bərkidilə bilər. I-şüalarının dar boşluqlarından və ya kvadrat boruların qapalı boşluqlarından fərqli olaraq, M&E xətlərinin gələcəkdə saxlanması və ya dəyişdirilməsi komponentin korroziyaya qarşı örtüyünün kəsilməsini tələb etmir, bu da istismar və təmir xərclərini 40%-dən çox azaldır.
Kanal poladının xarici arxa tərəfi davamlı düz səthdir və çıxıntılı boşluqlar və ya qeyri-bərabər interfeyslər olmadan beton kəsmə divarlara və ya polad şüa tərəflərinə birbaşa hamar montaja imkan verir. I-şüalarının konik flanşlarından və ya H-şüalarının ikili flanşlarından fərqli olaraq, quraşdırılmış lövbərlərə qarşı quraşdırma hamarlama üçün heç bir şlam tələb etmir, bu da iş vaxtını əhəmiyyətli dərəcədə azaldır.
Two Hot Rolled Structural Steel Channels can be welded back-to-back in a jig to form an equivalent closed box-section, overcoming the inherent weaknesses of single channels regarding torsional rigidity and lateral stability. They can also be joined face-to-face to form hollow columns without the need for custom cutting, effectively solving material waste issues associated with small, non-standard columns.
Ekvivalent yanal bərkitmə və dayaq yükü şəraitində öz çəkisi eyni hündürlükdə olan I-tirləri ilə müqayisədə 13% aşağıdır, nəticədə xammal tədarükü, logistika və qaldırma xərcləri eyni vaxtda azalır. Yalnız köməkçi yükdaşıyıcı funksiyalara xidmət edərkən, performans H-şüalarının və ya I-şüalarının "həddindən artıq mühəndislik" gücü ilə əlaqəli tullantılar olmadan kod tələblərinə tam cavab verir.
Yalnız polad kanallar (C kanalları) açıq profilli "tutma" qabiliyyətinə malikdir; kanalın açılması xarici qısqac fitinqlərinə ehtiyac olmadan yuvarlaq boruların, dairəvi kabellərin və ya daha kiçik struktur bölmələrinin birbaşa daxil edilməsinə və sıxılmasına imkan verir. H-şüaları, I-şüaları və kvadrat borular xarici qoşmalara əsaslanır, bu da sıxma nöqtələrini yük altında sürüşməyə meylli edir və dəstəklənən xətlərin vibrasiyasına və ya yırğalanmasına qarşı zəif sabitliyə səbəb olur.
- H-şüaları: Balanslaşdırılmış iki istiqamətli sərtlik; böyük diapazonlu döşəmələrdə və damlarda ilkin daşıyıcı şüalar üçün uyğundur; davamlı ağır şaquli yüklərə tab gətirə bilir.
- I-şüaları: Güclü ox boyunca əla əyilmə müqaviməti; kiçik və orta platformalarda və mərtəbələrdə ikinci dərəcəli şüalar üçün uyğundur; bir istiqamətli şaquli əyilmə üçün nəzərdə tutulmuşdur.
- İsti haddelenmiş konstruktiv polad kanallar: yanal dayaqlar, dayaqlar, quraşdırılmış komponentlər və məhdudlaşdırıcı sıxaclar üçün uyğundur; 8 metrdən çox məsafədə şaquli əyilmələrə məruz qalan müstəqil əsas şüalar kimi istifadəsi qadağandır.
- Kvadrat borular: Əla iki istiqamətli burulma müqaviməti; qapalı profil davamlı korroziyaya davamlıdır; ilk növbədə şaquli sütunlar üçün istifadə olunur; lakin, delikləri kəsdikdən sonra içi boş hissənin içərisində korroziyanı təmir etmək olduqca çətindir.
Polad kanalların üç açıq tərəfi var ki, bu da daxili daşlama olmadan istənilən yerdə dayaq plitələrinin və ya qapaqların qaynaqlanmasına imkan verir. Bunun əksinə olaraq, kvadrat boruda bir deşik kəsildikdən sonra, daxili boşluq pasdan təmizlənə və ya yenidən rənglənə bilməz, gizli daxili korroziya riski yüksəkdir. Qısa kanal hissələrinin yerində birləşdirilməsi və deşik yerlərinin dəyişdirilməsi standart sahə texnikləri tərəfindən müstəqil şəkildə həyata keçirilə bilən sadə proseslərdir.
Xarici boru kəməri dayaqları, pərdə divarına quraşdırılmış komponentlər və sütunlararası bərkitmə üçün isti yayılmış polad kanallara üstünlük verin; böyük əraziləri əhatə edən əsas dam şüaları üçün H-şüalarına üstünlük verin; keçidlərdə və platformalarda ikinci dərəcəli şüalar üçün I-şüalarına üstünlük vermək; və xarici dekorativ sütunlar üçün kvadrat borulara üstünlük verin.
1. Xammalın təkrar yoxlanması: Materialın dərəcəsini və modelini yoxlayın; yanal əyilmə və ya burulma olub olmadığını yoxlayın; uyğun olmayan komponentləri əvvəlcədən mexaniki şəkildə düzəldin; dərin səth korroziyası ilə xammalı rədd edin.
2. CNC Dəqiq Kəsmə: Soyuq mişarlardan istifadə edərək uzunluğu kəsin; tam nüfuz etməsini təmin etmək üçün uzun aralıqlı qovşaq birləşmələri üçün tor və flanşlarda V formalı qaynaq əyilmələri hazırlayın.
3. Aksessuarların Yerləşdirilməsi və Yapışqan Qaynaq: Sərtləşdiriciləri, son lövhələri və sıxacları çertyojlara uyğun yerləşdirin; ≤0,8 mm uyğunlaşma boşluğunu saxlayaraq, daxili bərkidiciləri kanal boşluğuna dəqiq şəkildə yerləşdirin.
4. Qazla Qorunan Qaynaq: Gözenekliliyin qarşısını almaq üçün davamlı CO2 qazla qorunan qaynaq edin; kritik yükdaşıyan quyruq qaynaqlarını II dərəcəli standartlar əsasında ultrasəs sınağına (UT) nümunə götürün.
5. Dəqiq çuxurların hazırlanması: Ağır yüklü birləşmə nöqtələri üçün CNC qazma delikləri; yerində müxtəlif proses deşikləri yaradın və kənarları təmizləyin.
6. Deformasiyanın düzəldilməsi: Əsas materialın mexaniki xassələrinə xələl gətirməmək üçün aşağı temperaturda alov düzəldilməsi ilə qaynaqla bağlı əyilmə və ya bükülməni düzəldin.
7. Səthin Korroziyaya Qarşı Müalicəsi: Korroziyaya qarşı örtük tətbiq edin və ya pilləli pasdan təmizləndikdən sonra isti daldırma sinkləmə edin; örtükün standartlara cavab verməsi üçün təbii şəkildə bərkiməsinə icazə verin.
8. Yekun Təftiş və Qablaşdırma: Komponent ID nömrələrini qeyd edin; bütün ölçüləri yoxlayın; suya davamlı streç sarğı və taxta altlıqlardan istifadə edərək dəniz nəqliyyatı üçün bağlama.
Hər iki tərəfə iki İsti Yayılmış Konstruktiv Polad Kanalı xüsusi çəngəldən istifadə edərək yerləşdirin → yanlış hizalanmanın qarşısını almaq üçün aralıqlı yapışqan qaynaqlarla bərkidin → kənar tərəflərdə tam uzunluqda davamlı qaynaq edin → ümumi yanal düzəldin → tam deşik düzəldin və korroziyaya qarşı müalicə edin. Nəticədə qaynaqlanmış komponent eyni spesifikasiyalara malik qutu bölməli şüa ilə müqayisə edilə bilən iki istiqamətli sərtlik təklif edir, eyni zamanda xərcləri 22% azaldır. III. Struktur Polad Emalı Prosedurlarının Müqayisəli Təhlili
- H-şüaları: Bir neçə mərhələni əhatə edir - plitələrin yığılması, sualtı qövs qaynağı və flanşın düzəldilməsi; mürəkkəb proses; ilk növbədə sifarişlə istehsal olunur.
- I-şüaları/Kanal polad: Yalnız isti yayılmış materialın kəsilməsini və kiçik komponentlərin qaynaq edilməsini nəzərdə tutur; sadələşdirilmiş proses; ilk növbədə hazır məhsulun dərin emalını nəzərdə tutur.
- Ümumi komponent uzunluğu sapması: ±3mm
- Yanal əyilmə (kamber/süpürmə): ≤L/1000 (burada L komponentin faktiki uzunluğudur)
- Flanşın burulması və üzün mailliyi: İsti yayılmış kanal polad üçün GB/T 707 milli standartlarına uyğundur.
|
Material dərəcəsi |
Məhsuldarlıq Gücü |
Dartma Gücü |
Tətbiq Ssenariləri |
|
Q235B |
≥235MPa |
375～500MPa |
Adi boru dəstəyi, struktur bərkitmə, divara quraşdırılmış hissələr |
|
Q355B |
≥355MPa |
470～630MPa |
Ağır avadanlıq braketi, vibrasiyaya davamlı dayaq |
- Sərtlik xüsusiyyətləri: Güclü ox əyilmə performansı yüngül ikinci dərəcəli şüalar üçün tələblərə cavab verir; zəif oxun yanal sərtliyi qeyri-kafidir; tək elementin burulma müqaviməti zəifdir; yan dayaq olmadan orta aralıqda yükləmə qəti qadağandır.
- Külək müqavimət əmsalı: 1,40-da sabitlənmişdir (ekvivalent H şüalarından aşağı, tikişsiz dəyirmi borulardan yüksək); aşağı profilli açıq dayaqlar üçün küləyin səbəb olduğu deformasiya riskinin aşağı olması.
- Sıxma yükgötürmə qabiliyyəti: Yerli sıxma/dayandırma üçün unikal mexaniki qabiliyyət; yanal və radial sıxma qüvvələrinə tab gətirir - digər açıq profilli polad bölmələrdə rast gəlinməyən struktur xüsusiyyət.
- İlkin yükdaşıyan quyruq qaynaqları: II dərəcəli qaynaqların yoxlanılması; Kritik gərginlik/əlaqə nöqtələrində Ultrasəs Testi (UT) üçün 20% seçmə dərəcəsi.
- Möhkəmləşdirici və tıxac plitələrinin qaynaqları: Yalnız vizual yoxlama; uyğunluq soyuq dövrələrin, məsaməliliyin və ya qaynaq sıçramasının/çökmələrinin olmamasını tələb edir.
- Bolt seçimi: Adi statik dayaqlar üçün 4.8 dərəcəli standart boltlar; Titrəmə avadanlıqları və ya yüksək gərginlikli birləşmələr üçün 8.8 dərəcəli yüksək möhkəmlikli boltlar.
- Bağlantı lövhəsinin qalınlığı: Standart diapazon 8–20 mm; xüsusi yanal gərginlik və kəsmə yükü tələbləri əsasında seçilir.
HAISHENG daxili, Cənub-Şərqi Asiya və Mərkəzi Asiya bazarları üçün sifarişləri yerinə yetirərək, dörd əsas istehsal bazasında İsti Haddələnmiş Struktur Polad Kanallarının (ölçüləri 10#–28#) hazır ehtiyatını saxlayır. Vasitəçi ehtiyatlarının çatışmazlığından yaranan gecikmələri aradan qaldırırıq; dəqiq emal tələb edən standart sifarişlər 48 saat ərzində yüklənir və göndərilir, tam konteyner ixracı isə sadələşdirilmiş konteyner yükləməsi ilə emal edilir.
Flanşın alovlanması və maili səthlərə sıx uyğunluğu təmin etmək kimi problemləri həll etmək üçün biz bərkidicilər və sıxaclar üçün uyğunluq dözümlülüyünü 0,5 mm-də saxlayan xüsusi yerləşdirmə alətlərindən istifadə edirik. Bu, maili səthlərdə boş birləşmələr və yük altında strukturun boşaldılması kimi ümumi sənaye problemlərini həll edir.
Biz bütün zavod sənədlərinin və sınaq hesabatlarının, o cümlədən isti daldırma sinkləmə və boya plyonkasının qalınlığı üçün üçüncü tərəfin SGS yoxlanışının orijinal ingilis dilində versiyalarını təqdim edirik. Sənədlərimiz xaricdə layihə sahibinin auditləri, gömrük rəsmiləşdirilməsi və layihə tenderləri üçün bütün uyğunluq tələblərinə cavab verir.
Biz daxili, sahilyanı və kimya-sənaye zonaları üçün diferensiallaşdırılmış müalicə üsullarını tətbiq edərək, layihə sahəsinin iqliminə uyğun olaraq korroziyaya qarşı həlləri uyğunlaşdırırıq. Biz qeyri-standart modifikasiyaları dəstəkləyirik - məsələn, arxa arxaya kanal qaynağı, xüsusi formalı sıxaclar və eksantrik deliklərin açılması - müştərilərin əlavə emal üçün kənardan sifariş verməsi ehtiyacını aradan qaldırır.
Satışdan əvvəl dəstək düzgün seçilməməsi nəticəsində yaranan struktur təhlükəsizlik risklərinin qarşısını almaq üçün isti yayılmış və soyuq formalaşdırılmış kanallar arasında fərq qoyulması üzrə ekspert rəhbərliyini əhatə edir. Satışdan sonrakı dəstək, komponent hissələrinin nömrələnməsi vasitəsilə daimi izlənilmə ilə yanaşı, yüksək hündürlükdə bərkidilmə və mötərizələrin quraşdırılması üçün uzaqdan texniki yardımı əhatə edir.
1-ci sual: İsti yayılmış kanal poladı və soyuq formalaşdırılmış C formalı polad bir-birini əvəz edə bilərmi?
Cavab: Xeyr, onları əvəz etmək olmaz. İsti haddelenmiş struktur polad kanalının əsas materialı güclü möhkəmliyə və təsir müqavimətinə malik olan istilik müalicəsi və söndürülməsinə məruz qalmışdır. Daimi struktur yükləri üçün istifadə olunur; soyuq formalı C formalı polad isə nazik divara malikdir və deformasiyaya meyllidir və yalnız qapaq şüaları üçün istifadə olunur. Spesifikasiya onun bağlayıcı çubuqlar və yükdaşıyan dayaqlar üçün istifadəsini qadağan edir.
S2: Tək kanallı poladın maksimum aralığı nə qədərdir?
A: Yanal dayaq olmadan maksimum aralıq 4,5 metrdir. Aralıq bundan artıq olarsa, zəif oxun yanal çevrilməsinin qarşısını almaq üçün yanal bağlama çubuqları və ya iki kanallı qutu quruluşu əlavə edilməlidir.
Q3: Kanal polad boşluğunun içərisində korroziyaya qarşı müalicə etmək lazımdırmı?
A: Qumlama və çiləmə prosesi boşluğun bütün daxili hissəsini əhatə edə bilər və əlavə müalicə tələb olunmur; isti daldırma sinkləmə prosesinin sink təbəqəsi daxili boşluğa bərabər şəkildə yapışa bilər. Yalnız qapalı kanal poladı daxili olaraq korroziyadan qoruna bilməz və kanal poladında daxili paslanmayan ləkələr yoxdur.
4-cü sual: A və B tipli kanal polad üçün seçim meyarları hansılardır?
A: Statik yüngül yüklər və qısa məsafələr üçün satınalma xərclərinə qənaət etmək üçün A növü seçilir; yüksək hündürlükdə bağlama çubuqları, avadanlığın vibrasiyası və yan təsir yükləri üçün yerli əzilmə və çatlamanın qarşısını almaq üçün daha qalın flanş əlavə etmək üçün B növü seçilir.
S5: Kanal poladı damın əsas şüası kimi istifadə edilə bilərmi?
A: Tövsiyə olunmur. Açıq en kəsiyi olduqca zəif burulma dayanıqlığına malikdir və damda dəyişən külək və qar yükləri, ehtimal ki, komponentin bükülməsinə və sıradan çıxmasına səbəb ola bilər. O, yalnız dam bağlayıcı çubuqlar üçün ikinci dərəcəli şüa kimi istifadə edilə bilər və əsas yükdaşıyıcı şüa kimi istifadə edilə bilməz.
