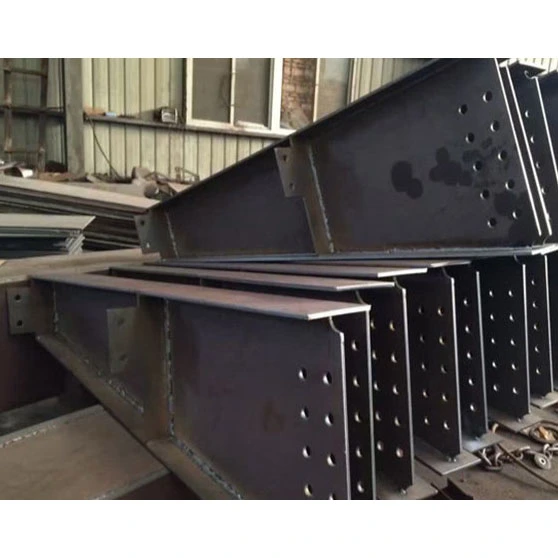

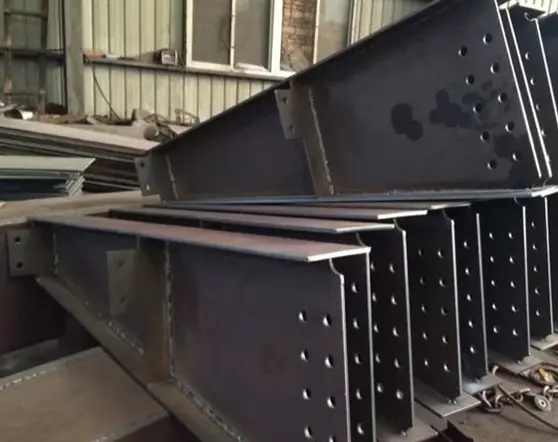

Bu İlkin Yük Daşıyan Polad Şüaları polad çərçivə daxilində şaquli yüklərin ötürülməsindən məsul olan mərkəzi komponentlərdir. Yerli və ya paylanmış yükləri idarə edən ikinci dərəcəli şüalardan (məsələn, standart I-şüaları və ya kanal polad kimi) fərqli olaraq, bu ilkin şüalar döşəmə örtüyündən, ikincil şüalardan, avadanlıqlardan və dam örtüyündən cəmlənmiş yükləri dəstəkləyir və onları sabit şəkildə şaquli polad sütunlara ötürür. Məhsul xətti üç əsas kateqoriyadan ibarətdir - qaynaqlanmış H şüaları, dəyişən kəsikli H şüaları və qutu bölməli tirlər - hamısı sualtı qövs qaynağı ilə polad lövhələrdən hazırlanmış və hərtərəfli dağıdıcı sınaqdan (NDT), həmçinin çox mərhələli antikorroziya və yanğına davamlı müalicələrə məruz qalmışdır.
- Sabit kəsikli qaynaqlı H-şüaları: Bazarda ən çox istifadə edilən İlkin Yük Daşıyan Polad tirləri; boyunca vahid kəsik ölçüləri; qısa istehsal dövrləri və orta xərclər; 6–24 m standart döşəmə aralığı və tipik zavod döşəmə yükü tələbləri üçün uyğundur.
- Dəyişən kəsikli H-tirləri: orta məsafədə daha dərin hissələr və dayaqlarda daralmış hissələr; damın əyilmə momentinin paylanması ilə uyğunlaşdırmaq üçün nəzərdə tutulmuşdur; səmərəsiz polad istifadəsini minimuma endirmək üçün xüsusi olaraq portal sərt çərçivəli fabrik damları üçün.
- Qaynaqlanmış qutu şüaları: balanslaşdırılmış iki istiqamətli burulma sərtliyinə malik qapalı dördtərəfli qutu kəsikli; həddindən artıq böyük aralıqlar (24-36 m), eksantrik kran yükləri və hündürmərtəbəli meqa çərçivələr üçün uyğundur; H-şüalarının zəif ox sərtlik məhdudiyyətlərinə müraciət edir.
- H-şüasının spesifikasiyası: H × B × tw × tf (müvafiq olaraq şüanın dərinliyini, flanşın enini, tor qalınlığını və flanş qalınlığını təmsil edir); şüa dərinliyi diapazonu: 300-2000 mm.
- Qutunun şüasının spesifikasiyası: B × H × t (müvafiq olaraq bölmənin enini, bölmənin dərinliyini və qutunun divarının qalınlığını təmsil edir); divar qalınlığı diapazonu: 12-50 mm.
- Zavod istehsalı olan seqment uzunluğu: 9m və 12m standart uzunluqlar; bundan artıq uzunluqlar seqmentlərə bölünür və hündürlükdə yerində yığılır/yığılır.
- Q355B: Əsas sənaye materialı; məhsuldarlıq adi karbon poladdan çox yüksəkdir; ağır yüklü fabriklərin və hündür mərtəbəli ara mərtəbələrin 90%-nin tələblərinə cavab verir.
- Q235B: Az mərtəbəli, yüngül yüklü qapalı ara mərtəbələr (6 m-dən az) ilə məhdudlaşır; aşağı yük ehtiyatı; açıq havada istifadəsi tövsiyə edilmir.
- Q355NL: -20°C və ya daha aşağı temperaturu olan soyuq bölgələr üçün; soyuq şəraitdə kövrək qırılmaların qarşısını almaq üçün sertifikatlaşdırılmış aşağı temperaturda təsir müqavimətinə malikdir.
Bütün əsas şüalar polad plitələrin kəsilməsi, yığılması və qaynaqlanması ilə hazırlanır; isti haddelenmiş profillər modifikasiya üçün istifadə edilmir. Həddindən artıq uzun əsas kəmər, böyük ölçülü magistral və ya dəniz nəqliyyatı ilə bağlı problemlərin qarşısını almaq üçün əvvəlcədən konfiqurasiya edilmiş qaynaq əyilmələri və dirsək birləşmələri ilə daşıma hündürlüyü hədləri əsasında seqmentlərə kəsilir; sahəyə çatdıqdan sonra yüksək hündürlükdə düzülmə və birləşdirmə dərhal davam edə bilər.
- Boltlu Ucu Plitələr: Plitənin qalınlığı 18 mm-dən 50 mm-ə qədər dəyişir (maksimum dəstək reaksiya qüvvəsi əsasında hesablanır); 10.9 dərəcəli yüksək möhkəmlikli boltlar üçün əvvəlcədən qazılmış deliklərə malikdir. Bu, ilkin mərtəbə şüaları üçün ən ümumi əlaqə üsuludur, yerində isti iş (qaynaq) ehtiyacını aradan qaldırır.
- Tam Nüfuzlu Yivli Qaynaqlar: Xüsusilə hündür mərtəbəli qutu bölməli ilkin şüalar üçün nəzərdə tutulmuşdur; hündürmərtəbəli konstruksiyalar üçün seysmik kod tələblərinə cavab verən, əsas metala bərabər gücə malik olan dayaq birləşməsinə nail olmaq üçün torların və flanşların ikitərəfli əyilməsini nəzərdə tutur.
- Dayaq bərkidiciləri (üfüqi və şaquli): İlkin şüalar üçün məcburi struktur komponentlər; onlar dayaqda torun kəsilmə deformasiyasının qarşısını alır və milli konstruksiya standartlarına uyğun olaraq şüa ucunda yerli əzilmə və ya çökmə riskini aradan qaldırır.
- Orta eninə eninə bərkidicilər: torun kəsilərək bükülmə deformasiyasını yatırtmaq üçün avadanlıq yüklərinin cəmləşdiyi nöqtələrdə və ya orta aralığın pik əyilmə anlarında yerləşdirilmişdir.
- İkincil şüa korbelləri/mötərizələri: çarpaz formalı, diaqonal və digər birləşmə konfiqurasiyalarına uyğun olaraq müxtəlif istiqamətlərdən ikinci dərəcəli şüaları dəstəkləmək üçün əsas şüanın hər iki tərəfində simmetrik şəkildə qaynaqlanır.
- Kommunal Açıqlar üçün Möhkəmləndirici Plitələr: Kəsici yükdaşıma qabiliyyətinin azalmamasını təmin etmək üçün MEP (mexaniki, elektrik və santexnika) xətləri üçün şəbəkə açılışlarının ətrafında quraşdırılmış həlqəvi möhkəmləndirici lövhələr.
- Kəsmə dirəkləri: Spesifikasiyalara Φ16 və Φ19 daxildir; Kompozit beton döşəmə sistemlərində ilkin şüalar üçün istifadə olunur ki, polad və beton arasında birgə yük daşımağa imkan verir və bununla da ümumi yükdaşıma qabiliyyətini artırır.
- Prefabrik Qaldırıcı Qapaqlar: Çəkisi 5 tondan artıq olan ilkin tirlərin hər iki ucunda simmetrik olaraq əvvəlcədən quraşdırılmış; qaldırıcı mexanika hesablamaları ilə təsdiqlənmiş və bütün şüa qurğusunun şaquli qaldırılması üçün nəzərdə tutulmuşdur.
- Müvəqqəti Bağlantı Plitələri: Seqmentlərə bölünmüş ilkin şüaların müvəqqəti uyğunlaşdırılması üçün istifadə olunur; 2 mm-dən az olan birləşmələrin uyğunsuzluğunu idarə edir; tamamlandıqdan sonra üyüdülərək çıxarılır.
- Pas Təmizləmə Prosesi: İlkin Yük Daşıyan Polad tirləri, optimal boya təbəqəsinin yapışmasını təmin edərək yuvarlanan miqyaslı və boş qaynaq pasını təmizləmək üçün standartlaşdırılmış Sa2.5 dərəcəli atışma prosesindən keçir.
- Çox qatlı örtük sistemi: Epoksi sinklə zəngin astar + epoksi mikozlu dəmir oksid ara qat + poliuretan son qat; quru filmin ümumi qalınlığı 100-160 μm.
- Yanğından mühafizə müalicəsi: 1, 2 və ya 3 saatlıq tam yanğına davamlılıq müddətlərini əhatə edən, binanın yanğına davamlılıq dərəcəsinə əsaslanan nazik təbəqəli və ya qalın təbəqəli intumescent yanğın gecikdirici örtüklərin tətbiqi.
- Sahil mühiti seçimi: İsti daldırma sinkləmə (bütün komponent); sink örtüyünün qalınlığı ≥85 μm uzunmüddətli dəniz duzunun sprey korroziyasına tab gətirmək üçün.
Standart təchizata 10.9 dərəcəli yüksək möhkəmlikli boltlar, qoz-fındıqlar, düz yuyucular və konik yuyucular daxildir; bütün istehlak materialları polad konstruksiya birləşmələri üçün milli standartlara uyğundur.
- Döşəmə H-bölməsinin əsas şüası: H-bölmə gövdəsi + hər iki ucunda qalınlaşdırılmış son lövhələr + rulman bərkidiciləri + ikinci şüa mötərizələri + üst flanşın kəsici dirsəkləri + tam antikorroziya və yanğından mühafizə müalicəsi.
- Portal çərçivəsinin dəyişkən bölməli damının əsas şüası: Dəyişən kəsikli H-şüası + uc lövhələr + rulman bərkidiciləri + flanş purlin qıvrımları + antikorroziya müalicəsi.
- Ağır yük daşıyan qutu bölməsinin ilkin şüası: Qutu bölməsinin gövdəsi + uclarında tam nüfuz edən yiv qaynaqları + daxili və xarici bərkidici halqalar + yan mötərizələr + qalınlaşdırılmış son bağlama lövhələri.
Orijinal material keyfiyyət sertifikatları, I dərəcəli qaynaqlar üçün 100% ultrasəs testi (UT) hesabatları, ölçülü yoxlama hesabatları və komponent örtüyü/ID siyahıları.
- Yüksək yükdaşıma qabiliyyəti; uzunmüddətli tətbiqlərdə uzunmüddətli stress altında sarkma və ya plastik deformasiyaya davamlıdır.
- Sabit seysmik və sıxılma performansı ilə yüksək ümumi çərçivə sərtliyi; mezzanine səviyyələri üçün geniş təhlükəsizlik sərhədlərini təmin edir.
- Ölçü dəqiqliyi idarə olunan fabrikdə tam prefabrik; qısa tikinti dövrü ilə nəticələnən yalnız yerində bolt tələb edir.
- Kompakt şüa en kəsiyi şaquli məkan istehlakını minimuma endirərək daxili istifadəyə yararlı məkanı qoruyur.
- Uyğun odadavamlılıq ilə birlikdə çox qatlı antikorroziya müalicəsi həm daxili, həm də açıq havada tətbiqlər üçün 50 ildən çox xidmət müddətini təmin edir.
- Fərdiləşdirilə bilən aralıq, bölmə dərinliyi və şüa-sütun birləşmə növləri; qeyri-müntəzəm daxili tərtibatlara uyğunlaşa bilir.
- Əsas yükdaşıyan polad tirlər: İstənilən boşqab qalınlığı; 6-36 m aralığı əhatə edir; tənzimlənən iki istiqamətli burulma müqaviməti; bütün mərtəbə boyunca konsentrasiya edilmiş yükləri dəstəkləyir.
- I-şüaları və kanal polad: Sabit isti yayılmış bölmələr dəyişdirilə bilməz; zəif ox boyunca qeyri-kafi yanal sərtlik; yalnız təcrid olunmuş nöqtə yüklərini dəstəkləyir; maksimum məsafə 6 m ilə məhdudlaşır.
- C-bölmələr və dairəvi boşluqlar: Zəif konsentrasiyalı yük qabiliyyətinə malik nazik divarlı, qapalı profillər; yalnız dayaq və ya ikincil çərçivə üçün uyğundur; ilkin şaquli yükdaşıyan şüalar kimi istifadəsi qadağandır.
- Əsas yükdaşıyan polad tirlər: Hər iki tərəfdən çoxlu mötərizələrin (bərkedicilərin) sıx qaynaqını dəstəkləyir; çoxbucaqlı ikincil şüa birləşmələrini yerləşdirir; kompleks tir-sütun birləşmələri üçün uyğundur.
- İsti yayılmış bölmələr: Flanşlar maili səthlərə malikdir və bu, geniş qaynaqla əlaqəni çətinləşdirir; ikincil şüa birləşmə nöqtələrinin sıxlığını məhdudlaşdırır.
- Əsas yükdaşıyan polad tirlər: Dəyişən kəsikli dizaynlar əyilmə momentinin azalmasına uyğun olaraq boşqab qalınlığının azalmasına imkan verir; sərf olunan poladı dəqiq şəkildə minimuma endirir və ümumi xərcləri azaldır.
- İsti yayılmış konstruktiv polad: Böyük yükdaşıyıcı təhlükəsizlik marjası ilə sabit kəsişmə ölçüləri; qısa aralıqlar üçün səmərəli, lakin uzun məsafələr üçün olduqca bahalıdır.
İlkin Yük Daşıyan Polad şüaları bütün mərtəbələr, damlar və avadanlıq platformaları üçün əsas yükün ötürülməsini idarə edir; digər konstruktiv polad komponentlər ikinci dərəcəli şüalar, dayaqlar və ya korpus çərçivəsi kimi xidmət edir - bu iki kateqoriya bir-birini əvəz edə bilməz.
Orijinal istehsalçı materialının keyfiyyət sertifikatlarını yoxlayın; laminasiya və ya əyilmə olub olmadığını yoxlayın; boşqab hamarlayıcı maşından istifadə edərək uyğun olmayan plitələri düzəldin; flanşlar, torlar, bərkidicilər və birləşmə lövhələri üçün kəsmə siyahıları yaratmaq üçün eyni zamanda çertyojları təhlil edin.
CNC alov və ya plazma avadanlıqlarından istifadə edərək plitələri kəsin; əsas şüa birləşmə yerlərində vahid əyilmə tətbiq edin; qaynaq büzülməsi üçün 2-3 mm kənara imkan verən dəyişən kəsikli şüa torları üçün profil kəsilməsini həyata keçirin.
- H-şəkilli ilkin şüalar: Üst və alt flanşları montaj dirəklərində bərkidin; şəbəkələri şaquli olaraq quraşdırın; Veb mərkəzləşdirmə və flanş perpendikulyarlığını yerləşdirmək və hizalamaq üçün yapışqan qaynağından istifadə edin.
- Qutu formalı ilkin şüalar: Dörd lövhəni montaj qurğusuna bağlayın; daxili diafraqmaların əvvəlcədən quraşdırılması və yapışdırılması; birləşmələrdə nəzarət plitəsinin yanlış hizalanması (ofset).
- H formalı əsas şüalar: Birtərəfli SAW həyata keçirin, sonra şüanı çevirin və kökü təmizləmək üçün hava qövsü oymalarından istifadə edin; daxili qaynaq qüsurlarını aradan qaldırmaq üçün arxa tərəfdə tam nüfuzedici SAW.
- Qutuşəkilli ilkin şüalar: Əvvəlcə daxili diafraqma fileto birləşmələrini qaynaq edin, sonra eyni zamanda qutu bölməsinin dörd əsas uzununa tikişini qaynaq edin.
- Keyfiyyət tələbləri: Bütün əsas şüa tikişləri I dərəcəli qaynaq standartlarına cavab verməlidir; Tamamlandıqdan sonra 100% Ultrasonik Test (UT) tələb olunur.
Flanşın əyriliyini və şüa süpürməsini (yanal əyilmə) düzəltmək üçün hidravlik düzəldici maşından istifadə edin; qalıq qaynaq gərginliyini aradan qaldırmaq; şüa düzlüyünün tolerantlıq tələblərinə cavab verməsini təmin edin.
Sərtləşdiricilər, korbellər və pərçimlər üçün çertyojlara uyğun olaraq yerləri dəqiq qeyd edin. Kiçik komponentlər CO2 qazdan qorunan qaynaqdan istifadə edərək şüaya qaynaqlanır; nəhayət, son birləşmə plitələri yığılır və tam qaynaqlanır.
CNC qazma maşınları bolt dəliklərinin koaksiallığını təmin etmək və yerində reaming və ya yenidən işləmə ehtiyacını aradan qaldırmaq üçün bütün son lövhələr və mötərizə birləşmələri üçün istifadə olunur.
Kompozit beton döşəmə plitələrini dəstəkləyən əsas tirlər üçün Φ16 və Φ19 kəsmə dirəklərini qaynaq etmək üçün xüsusi şin qaynaq maşınları istifadə olunur, şaquli sapma 1° daxilində idarə olunur.
Qaynaq muncuqları və sıçrayan çubuqlar bütün şüadan üyüdülür; toru açmaq üçün möhkəmləndirici zonalar və lokallaşdırılmış səth qüsurları təmir edilir.
Sa2.5 dərəcəli ümumi atışma; quru təbəqənin qalınlığının yoxlanılması ilə astarın, ara qatın və üst qatın ardıcıl tətbiqi; xüsusi zonalar üçün tələb olunan yanğın göstəriciləri əsasında yanğına davamlı örtüklərin tətbiqi.
Komponent ID nömrələri və ox/yüksəklik işarələri tətbiq olunur; ölçü dəqiqliyi, qüsurların aşkarlanması hesabatları və material sənədləri yoxlanılır; yoxlanışdan sonra komponentlər daşınmaq üçün suya davamlı qablaşdırılır.
- Şüa düzlüyü: ≤L/1000
- Flanşın şaquliliyi: ≤B/100
- Kesiti ölçülərinin sapması: ±2 - 3 mm
- Standart bitmiş seqment uzunluqları: 9m, 12m; əlavə uzun komponentlər seqmentlərdə hazırlanır.
|
Material dərəcəsi |
Məhsuldarlıq Gücü ReL |
Dartma Gücü Rm |
Tətbiq Ssenariləri |
|
Q355B |
≥355MPa |
470～630MPa |
Zavod və yüksək mərtəbəli ağır yük platforması üçün əsas şüa |
|
Q235B |
≥235MPa |
375～500MPa |
Aşağı mərtəbəli yüngül yük əsas şüa |
|
Q355NL |
≥355MPa |
470～630MPa |
Ağır soyuq ərazilərdə istifadə olunan əsas şüa |
- H-şüa: Güclü oxda əla əyilmə performansı; zəif ox haqqında aşağı yanal sərtlik (yanal məhdudlaşdırma üçün döşəmə plitələrinə və ikincil şüalara əsaslanır); polad-beton kompozitin yenidən qurulmasından sonra yükdaşıma qabiliyyəti 35% -55% artır.
- Qutu şüası: Balanslaşdırılmış iki istiqamətli əyilmə və burulma performansı; ekssentrik yükləmə və körpü kranın əsas şüa tətbiqləri üçün uyğundur.
- Külək müqavimət əmsalı: H-şüa 1.35, Box şüası 1.55.
- Dəstəyin gərginliyi nəticəsində yerli torların bükülməsinin qarşısını almaq üçün konsentrasiya edilmiş yükləmə nöqtələrinə eninə bərkidicilər əlavə edilməlidir.
- Əsas dirsək birləşmələri və kritik dayaq qaynaqları: I dərəcəli qaynaqlar, 100% Ultrasonik Test (UT)
- Möhkəmləndirici və mötərizənin fileto qaynaqları: II dərəcəli qaynaqlar, 20% təsadüfi Ultrasonik Test (UT)
- Pas təmizləmə dərəcəsi: Sa2.5
- Boya quru filminin qalınlığı: 100–160 μm
- Yanğına davamlılıq müddəti: 1 saat, 2 saat, 3 saat
- İsti daldırma sinklənmiş sink qalınlığı: ≥85 μm
- Şüadan sütuna birləşdirici boltlar: 10.9 dərəcəli yüksək möhkəmlikli boltlar
- Son lövhə qalınlığı: 18–50 mm
- Kəsmə dirəyinin spesifikasiyası: Φ16, Φ19; material: ML15
- Tamamilə daxili emal: Polad plitələrin kəsilməsi, sualtı qövs qaynağı və qüsurların aşkarlanması üçün xüsusi istehsal xətləri; nəzarət edilə bilən ölçüləri və qaynaq keyfiyyətini təmin edən autsorsing yoxdur.
- Uyğun transsərhəd çatdırılma: Xaricdə mühəndislik nəzarəti və gömrük auditləri üçün tələblərə cavab vermək üçün tam ingilis yoxlama hesabatlarının və gömrük rəsmiləşdirilməsi sənədlərinin eyni vaxtda çatdırılması.
- Böyük ölçülü nəqliyyat həlləri: Transsərhəd daşıma məhdudiyyətlərini aradan qaldıraraq, həddindən artıq uzun əsas tirlərin bölməli hazırlanması və yerində birləşdirilməsi üçün tam tikinti çertyojlarının təmin edilməsi.
- Pulsuz texniki yoxlama: Struktur dizayn risklərini azaltmaq üçün əsas tirin uzunluğunun, yükün və əlaqə seçiminin satışdan əvvəl yoxlanılması.
1-ci sual: H-bölmə və qutu bölməsi əsas tirləri arasında necə seçim edə bilərəm?
A: Biristiqamətli şaquli yüklərlə 24 m-dən az aralıqlar üçün H-bölmə kəmərlərindən istifadə edin; 24 m-dən çox olan aralıqlar, iki istiqamətli eksantrik yüklər və ya qarşılıqlı kran yükləri üçün qutu-bölmə kəmərlərindən istifadə edin.
2-ci sual: Əsas tirdə torların kəsilməsi strukturun təhlükəsizliyinə təsir edirmi?
A: Ən yüksək əyilmə momenti nöqtələrindən başqa yerlərdə edilən açılışlar - həlqəvi bərkidici lövhələrlə möhkəmləndirildikdə - yükdaşıma qabiliyyətinə xələl gətirmir; lakin, yüksək əyilmə momenti zonalarında aralığın ortasında ixtiyari açılışlar qadağandır.
3-cü sual: İlkin yükdaşıyan polad tirlər üçün yanğına davamlı örtük sonrakı mərhələdə yerində tətbiq oluna bilərmi?
A: Tətbiq ya fabrikdən qabaq örtüklə, ya da yerində örtüklə həyata keçirilə bilər; fabrik örtüyü vahid film qalınlığını təmin edir və ümumiyyətlə xarici layihələrin planlaşdırma tələbləri ilə daha yaxşı uyğunlaşır.
