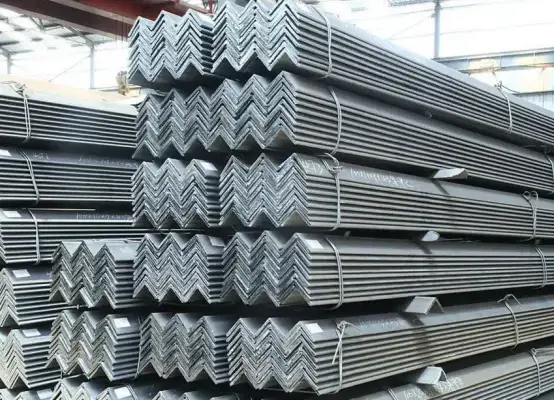

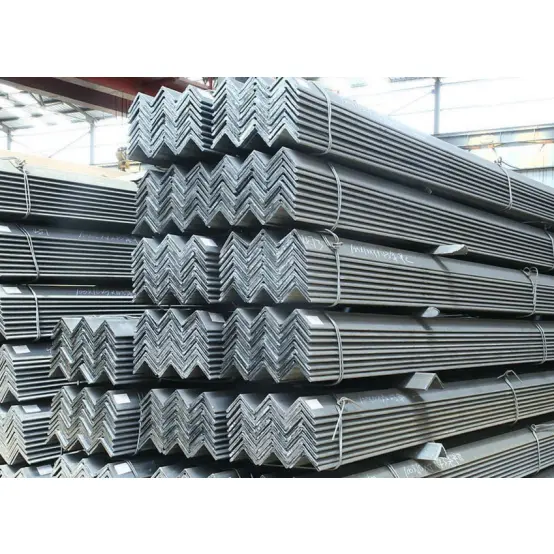

Sinklənmiş Konstruksiya Polad Bucaq Barlar

Sinklənmiş konstruktiv polad bucaq çubuqları yüngül, sərfəli və emal etmək və quraşdırmaq asandır. Yığcam və çox yönlü kəsişmələri ilə onlar tez-tez konstruktiv birləşmələr, dayaqlar, purlin möhkəmləndirilməsi, məhəccərlər, dayaqlar, quraşdırılmış hissələr və müxtəlif köməkçi komponentlər üçün istifadə olunur. Sənaye obyektlərində, bələdiyyə layihələrində, elektromexaniki qurğularda və anbarlarda geniş istifadə olunur, onlar polad konstruksiyada yüksək həcmli köməkçi materialdır.

Bucaq çubuqlarının xüsusiyyətləri

I. Mexaniki və en kəsikli xarakteristikalar

1. L-şəkilli en kəsiyi; yüngül struktur. Onlar ilk növbədə eksenel qüvvələrə, kəsmə qüvvələrinə və yerli əyilmə anlarına tab gətirirlər. Nisbətən aşağı ümumi sərtliyə görə, onlar əsas şüalar və ya sütunlar kimi əsas yükdaşıyan komponentlər kimi istifadə üçün uyğun deyildir.

2. İsti yayılmış, tək hissəli konstruksiya aşağı qalıq gərginlik və vahid material xüsusiyyətləri ilə nəticələnir, bu da onları yük altında çatlamağa və ya deformasiyaya davamlı edir.

3. Bərabər ayaqlı bucaqlar yükün simmetrik paylanmasını təklif edir, qeyri-bərabər ayaqlı bucaqlar isə müxtəlif quraşdırma birləşmələrini yerləşdirməklə, qüvvənin istiqamətinə əsasən çevik seçim etməyə imkan verir.

II. İqtisadi və Satınalma Xüsusiyyətləri

1. Spesifikasiyaların və modellərin geniş çeşidi; geniş bazar ehtiyatı və müxtəlif satınalma kanalları; aşağı qiymət və aşağı ümumi xərc.

2. Yüngül, ümumi struktur yükünü və təməl xərclərini əhəmiyyətli dərəcədə azaldır.

III. Emal və Tikinti Xüsusiyyətləri

1. Kəsmə, zımbalama, əyilmə, qaynaq və birləşdirmək sadədir, bu da yerində çevik ikincil emal etməyə imkan verir.

2. Kompakt ölçü idarə və qaldırmağı asanlaşdırır; çox yönlü montaj üsulları (qaynaq və ya boltlama) yüksək tikinti səmərəliliyini təmin edir.

3. Çevik birləşdirmə və birləşmə variantları; çoxlu çubuqların birlikdə istifadəsi ümumi yükdaşıma qabiliyyətini və sabitliyi artıra bilər.

IV. İstifadə və Uyğunluq Xüsusiyyətləri

1. İsti haddelenmiş “qara” (dəyirman şkalası) vəziyyətdə verilir; pas təmizləmə, rəngləmə və isti daldırma sinkləmə kimi antikorroziya müalicələrinə uyğundur; standart daxili və açıq mühitlərdə istifadə üçün uyğundur. 2. Çox yönlü; birləşdiricilər, dayaqlar, qapaq çərçivələri, məhəccərlər və quraşdırılmış hissələr kimi müxtəlif köməkçi komponentlərin istehsalı üçün uyğundur.

V. Məhdudiyyətlər

Onların kəsişmə formasına görə, əyilmə və yanal yerdəyişməyə qarşı məhdud müqavimət göstərirlər. Onlar ilk növbədə köməkçi yükdaşıyan, birləşdirən və ya möhkəmləndirici komponentlər kimi xidmət edir və uzunmüddətli və ya ağır yük tətbiqlərində əsas yükləri daşıya bilməz.

İstifadələri və Tətbiq Sahəsi

I. Əsas istifadələr

1. Birləşmə və möhkəmləndirmə: Sinklənmiş konstruktiv polad bucaq çubuqları birləşmənin bütövlüyünü gücləndirərək, əsas və ikinci dərəcəli polad elementlər (məsələn, şüalar və sütunlar) arasında birləşdirici lövhələr, bərkidicilər və birləşmə komponentləri kimi xidmət edir.

2. Müxtəlif dayaqlar və mötərizələr: Boru dayaqlarının, kabel trayının mötərizələrinin, avadanlıqların əsaslarının, kommunal dəhliz dayaqlarının və dam dayaqlarının istehsalı.

3. Qapaqlar və çərçivələr: Sənaye müəssisələri üçün divar/dam örtüyü, rəngli polad üzlük üçün çərçivələr, arakəsmə divar çərçivələri və qapı/pəncərə çərçivələri.

4. Məhəccərlər, qoruyucu barmaqlıqlar və nərdivanlar: Zavod perimetri hasarları, pilləkən tutacaqları, keçid üçün məhəccərlər, platforma qapaqları və giriş pilləkənləri üçün əsas komponentlər.

5. Quraşdırılmış hissələr və lövbərlər: Tikinti üçün quraşdırılmış hissələr, əsas lövhə birləşdiriciləri və divar bağları.

6. Yüngül çərçivələr və müvəqqəti qurğular: Sadə anbarlar, tikinti sahəsinin yığılması, müvəqqəti dayaqlar və iskele komponentləri.

7. Polad konstruksiyaların möhkəmləndirilməsi: H-tirləri, kanal poladları, I-şüaları və digər struktur elementlər üçün möhkəmləndirmə, bağlama və yanal dəstəyin təmin edilməsi.

II. Tətbiq sahəsi

1. Sənaye binaları: Fabriklərdə, anbarlarda və emalatxanalarda avadanlıq platformaları üçün dəstək sistemləri, qapaq strukturları və köməkçi materiallar.

2. Bələdiyyə mühəndisliyi: Yol qoruyucuları, sahənin yığılması, reklam lövhəsi çərçivələri, bələdiyyə kommunal xətlərin dayaqları və kiçik piyada keçidləri.

3. M&E və HVAC: Elektrik stansiyalarında, kimya obyektlərində və ticarət binalarında hava kanalları, su boruları və kabellər üçün xüsusi dayaqlar və asılqanlar.

4. Prefabrik və mülki binalar: Çoxmərtəbəli polad konstruksiyalar, modul tipli binalar və sadə yaşayış blokları üçün köməkçi çərçivələr.

5. Anbar və logistika: Yüngül rəflər, saxlama arakəsmələri və anbar meydançaları üçün qoruyucu strukturlar. 6. Digər sahələr: Tikinti maşınları üçün köməkçi konstruksiyalar, dəniz köməkçi materialları, kənd təsərrüfatı maşınlarının çərçivələri və elektrik ötürücü qüllələr üçün köməkçi elementlər.

Əsas Performans Parametrləri

Standart: GB/T 706-2016 (Sinklənmiş Struktur Polad Bucaq Çubuqları); bərabər ayaqlı və qeyri-bərabər ayaqlı bucaqlara bölünür.

I. Ümumi materiallar və mexaniki xüsusiyyətlər

Elastiklik modulu: 2,06 × 10⁵ MPa; otaq temperaturu təsir enerjisi ≥ 27 J.

II. Təsnifat, Təyinat və Əsas Spesifikasiyalar

1. Təsnifat və təyinat

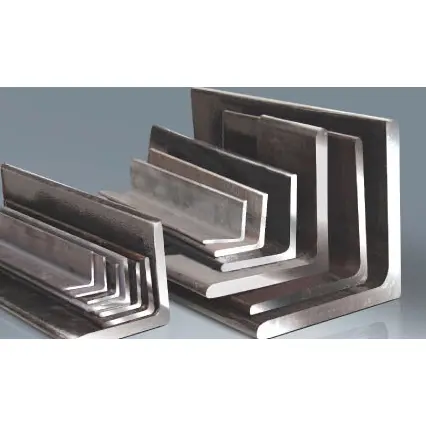

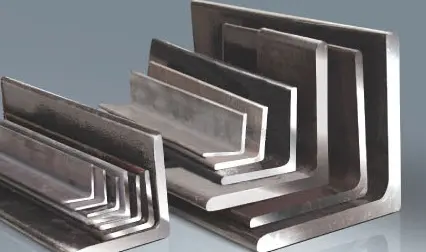

· Ayaqların bərabər bucağı: Ayaqların enləri bərabərdir; təyinat: ayaq eni × ayaq qalınlığı (məsələn, ∠50 × 5).

· Qeyri-bərabər ayaq bucağı: Ayaqların enləri fərqlidir; təyinat: uzun ayaq eni × qısa ayaq eni × ayaq qalınlığı (məsələn, ∠63 × 40 × 5).

2. Ümumi Bərabər Ayaqlı Bucaqlar (Mühəndislikdə əsas vəzifə)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Ümumi Qeyri-Bərabər Ayaq Bucaqları

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Ölçülər və Uzunluq Parametrləri

1. Standart sabit uzunluqlar: 6m, 9m, 12m; xüsusi kəsmə mövcuddur; uzunluğa dözümlülük ±5 mm.

2. Forma dözümlülükləri: Əyrilik ≤ 2mm/metr; ümumi əyrilik ümumi uzunluğun ≤ 0,2%-i; əhəmiyyətli bir bükülmə yoxdur.

IV. Struktur Xüsusiyyətləri

1. L formalı açıq bölmə; aşağı burulma və əyilmə sərtliyi; eksenel qüvvələrə, kəsmə qüvvələrinə və yerli əyilmə anlarına müqavimət göstərmək üçün uyğundur.

2. Bərabər ayaqlı bucaqlar simmetrik yükləmə xüsusiyyətinə malikdir və tez-tez iki istiqamətli dayaqlar və ya simmetrik dayaqlar üçün istifadə olunur; qeyri-bərabər ayaq açıları bir istiqamətli yükləmə birləşmələri üçün uyğundur.

3. Tək elementin yükdaşıma qabiliyyəti məhduddur; üzvləri birləşdirmək və ya qruplaşdırmaq ümumi sərtliyi artıra bilər.

V. Səth və emal xüsusiyyətləri

1. Çatdırılma şərti: İsti yayılmış, qara rəngdə (dəyirman şkalası ilə).

2. İş qabiliyyəti: Kəsmək, qazmaq, qaynaq etmək və əymək asan; yerində istehsal üçün əlverişlidir.

3. Səthin qorunması: Pas təmizləmə və rəngləmə, isti daldırma sinkləmə və ya toz boya ilə uyğun gəlir; həm daxili, həm də açıq mühit üçün uyğundur.

VI. Əməliyyat Mühiti Parametrləri

1. Tətbiq olunan temperatur diapazonu: [Min]°C - [Maks]°C

2. Korroziyaya davamlılıq: Əsas materialın xas korroziya müqaviməti yoxdur; açıq və ya aşındırıcı mühitlər üçün səthin qorunması məcburidir.

3. Qoşulma üsulları: Qaynaq, standart boltlar və ya sinklənmiş boltlar ilə uyğun gəlir.
