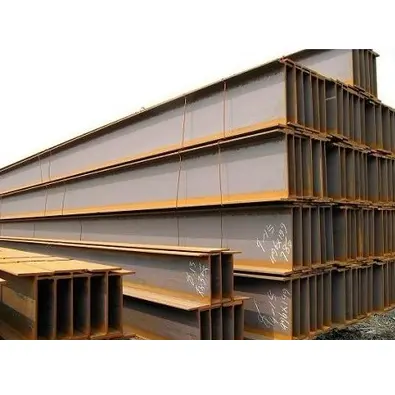

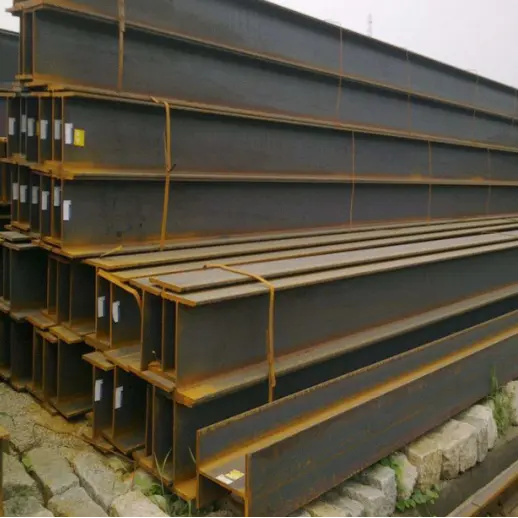

İsti haddelenmiş struktur H şüa polad

İsti haddelenmiş struktur H şüa poladının xüsusiyyətləri hansılardır?

I. Struktur və mexaniki xarakteristikalar

1. Effektiv Seksiya Mexanikası: Vahid flanş qalınlığı və paralel daxili və xarici səthlərə malik olmaqla bölmə modulu bərabər paylanır. Onlar standart I-şüaları ilə müqayisədə üstün əyilmə, kəsilmə və burulma müqaviməti təklif edir ki, bu da yüksək yük daşıma səmərəliliyi ilə nəticələnir.

2. Sabit Ümumi Performans: Qaynaqlanmış birləşmələr olmadan inteqrasiya olunmuş yüksək temperaturda isti yayma vasitəsilə formalaşır, onlar aşağı qalıq stress nümayiş etdirirlər və yüksək struktur təhlükəsizliyini təmin edərək deformasiyaya və çatlamaya davamlıdırlar.

3. Yüksək Sərtlik və Sabitlik: Güclü ümumi sərtlik şaquli yüklərə, üfüqi külək təzyiqinə və seysmik qüvvələrə effektiv şəkildə müqavimət göstərir və onları uzunmüddətli, yüksək yükdaşıyan şüalar və sütunlar üçün ideal edir.

II. İqtisadi və maddi xarakteristikalar

1. Yüngül və Materialdan Effektiv: Onlar eyni yükdaşıma qabiliyyəti üçün ənənəvi konstruktiv polad bölmələrdən daha az material tələb edir, binanın ölü çəkisini və təməl xərclərini effektiv şəkildə azaldır.

2. Standartlaşdırılmış Spesifikasiyalar: HW, HM və HN seriyaları üzrə hərtərəfli spesifikasiyalar, geniş ehtiyatla birləşərək, asan seçim və satınalmanı asanlaşdırır.

III. Tikinti və İstifadə Xüsusiyyətləri

1. Yüksək Quraşdırma Effektivliyi: Müntəzəm həndəsə və yüksək birləşmə dəqiqliyi müxtəlif birləşmə üsullarına (məsələn, boltlama və qaynaq) imkan verir, nəticədə yerində tikinti müddətləri daha qısa olur.

2. Geniş Uyğunluq: Dirsəklərdə, sütunlarda, platformalarda və dayaqlarda birbaşa istifadə üçün uyğundur. Korroziyaya qarşı örtüklər və ya isti daldırma sinkləmə ilə birləşdirildikdə, onlar daxili və açıq havada, həmçinin standart və ya korroziyalı mühitlərdə istifadə üçün uyğundur.

3. Emal asanlığı: Müxtəlif struktur əlaqə tələblərinə cavab vermək üçün bərkidicilər və birləşmə lövhələri ilə asanlıqla kəsilir, qazılır və qaynaq edilir.

İstifadələr və Tətbiq Sahəsi

I. Əsas istifadələr

1. Yükdaşıyan sütunlar: Əsasən Geniş Flanş (HW) tipindən istifadə edərək, bunlar şaquli yükləri ötürən və ümumi struktur dayanıqlığını təmin edən əsas şaquli yükdaşıyan komponentlər kimi xidmət edir.

2. Çərçivə şüaları və sütunları: Orta flanşlı (HM) bölmələr həm şaquli yükləri, həm də yanal qüvvələri idarə edən polad karkas sistemləri üçün uyğundur.

3. İlkin və İkincil şüalar: Dar flanşlı (HN) bölmələr ən çox istifadə olunur; onlar döşəmə və dam yüklərini dəstəkləyir və uzun məsafəli döşəmə və dam örtükləri sistemləri üçün idealdır.

4. Bərkitmə/Dəstək Komponentləri: Avadanlıq dayaqları, boru dayaqları, texniki xidmət platformaları, dam örtüyü əsasları və s. istehsalı üçün istifadə olunur.

5. Kompozit konstruksiyalar: Çoxmərtəbəli və hündürmərtəbəli binalarda istifadə üçün polad-beton kompozit kirişlər və sütunlar yaratmaq üçün betonla birləşərək.

II. Tətbiq sahəsi

1. Sənaye binaları

Müxtəlif polad konstruksiyalı fabriklər, anbarlar, emalatxanalar və kran şüa sistemləri; isti yayılmış struktur H-şüaları sənaye polad konstruksiyaları üçün əsas materialdır.

2. İctimai və Mülki Binalar

Stadionlar, sərgi mərkəzləri, nəqliyyat qovşaqları (stansiyalar/hava limanları), ticarət mərkəzləri, ofis binaları və çoxmərtəbəli yaşayış kompleksləri kimi böyük məkanlı, uzun müddətli strukturlar.

3. Bələdiyyə və İnfrastruktur

Şəhər kommunal tunelləri, körpü dayaqları, piyada keçidləri, bələdiyyə saxlama dayaqları və böyük açıq reklam lövhələri üçün çərçivələr.

4. Yeni Enerji və Dəstəkləyici Layihələr

Fotovoltaik (PV) montaj strukturları, külək turbinlərinin bazaları, enerji anbarları və yeni enerji infrastrukturu üçün polad çərçivələr.

5. Digər Sahələr

Böyük avadanlıq bazaları, sənaye platformaları, gəmi göyərtəsi dayaqları, logistika və anbar raf sistemləri və prefabrik polad binalar.

İsti haddelenmiş struktur H şüa poladının əsas performans parametrləri

İcra Standartları: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Ümumi materiallar və mexaniki xüsusiyyətlər

II. Bölmələrin təsnifatı və təyin edilməsi qaydaları

1. Təsnifat

· HW (Wide-flange H-beam): Flanş eni ≈ bölmə hündürlüyü; əsasən sütunlar üçün istifadə olunur.

· HM (Medium-flange H-beam): Orta flanş eni; əsasən çərçivə şüaları və sütunlar üçün istifadə olunur.

· HN (Dar flanşlı H-şüa): Yüksək bölmə dərinliyi və dar flanşlar; ilk növbədə əsas və ikincil şüalar üçün istifadə olunur (ən yüksək istifadə həcmi).

2. Təyinat Format: Hündürlük H × Flanşın eni B × Şəbəkənin qalınlığı t1 × Flanşın qalınlığı t2. Misal: HN400×200×8×13.

III. Ölçü və Forma Dözümlülükləri

1. Bölmə Ölçü Sapması: Birləşdirmə və quraşdırma zamanı dəqiqliyi təmin etmək üçün milli standart məhdudiyyətlərə ciddi şəkildə riayət edir.

2. Düzlük (Camber/Sweep): ≤2mm/metr; ümumi uzunluğun 0,2%-dən çox olmayan ümumi sapma.

3. Bükülmə: Tam uzunluqda əhəmiyyətli burulma deformasiyası yoxdur; polad konstruksiyaların quraşdırılması tələblərinə cavab verir.

4. Sabit uzunluq: Standart spesifikasiyalar. 6m/9m/12m; təsvirlər əsasında xüsusi kəsmə də mövcuddur.

IV. Səth və emal xüsusiyyətləri

1. Çatdırılma şərti: İsti yayılmış “qara” örtük (dəyirman şkalası ilə).

2. Səthin işlənməsi: Sonradan pas təmizləmə, rəngləmə, yanğına davamlı örtük və isti daldırma sinkləmə üçün uyğundur; həm qapalı, həm də açıq mühitə uyğunlaşa bilir.

3. İşlənmə qabiliyyəti: Kəsmək, qazmaq, qaynaq etmək və bükmək olar; müxtəlif struktur birləşmələrinin istehsalı üçün uyğundur.

V. Əməliyyat Mühitinin Parametrləri

1. Standart iş temperaturu: [Aralıq] °C.

2. Aşağı temperatur şəraiti: Həddindən artıq soyuq bölgələrdə istifadə üçün aşağı temperaturun təsir testindən keçməlidir.

3. Korroziyaya davamlılıq: Əsas materialın xas korroziya müqaviməti yoxdur; aşındırıcı mühitlərdə səthin qorunması məcburidir.

VI. Struktur yükdaşıyan xüsusiyyətlər

1. Flanşın vahid qalınlığı və paralel daxili/xarici səthlər; əyilmə, yanal yerdəyişmə və burulmaya qarşı əla müqavimət göstərən yüksək bölmə modulu.

2. İnteqral isti haddelenmiş (qaynaq birləşmələri yoxdur); aşağı qalıq stress; uzunmüddətli yük altında deformasiyaya və ya çatlamaya davamlıdır.

3. Standart I şüaları ilə müqayisədə üstün yanal sərtlik; yüksək külək yüklərinə məruz qalan uzunmüddətli strukturlar və binalar üçün idealdır.

Spesifikasiyalar Cədvəli
