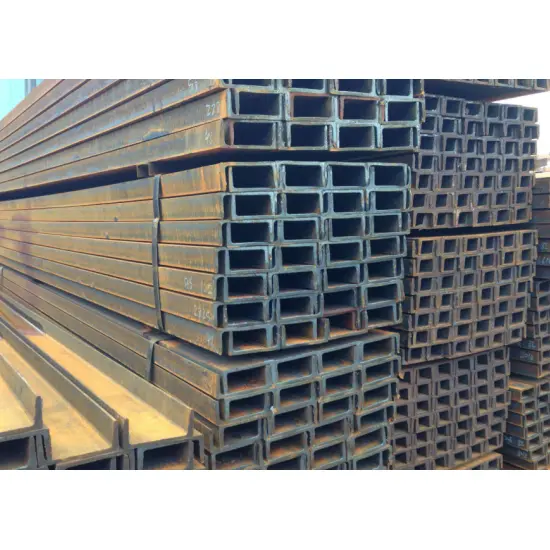

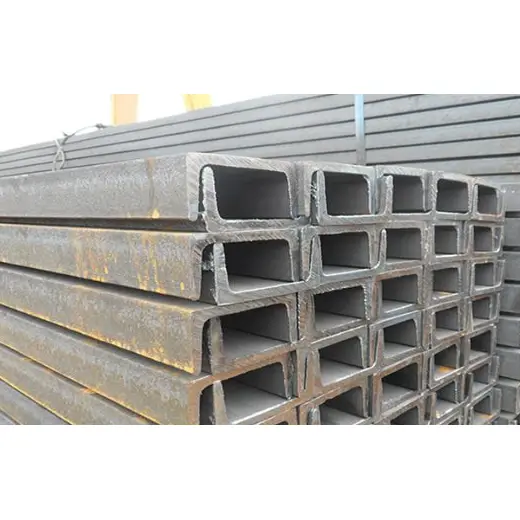

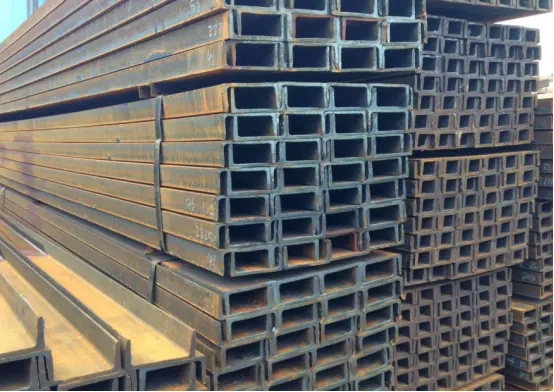

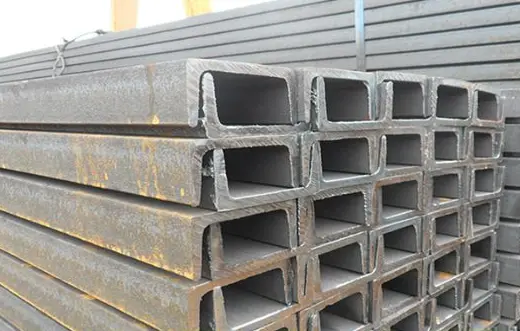

İsti haddelenmiş struktur polad kanal bölmələri

İsti haddelenmiş struktur polad kanal bölmələri GB/T 706-2016 milli standartına uyğundur və inteqrasiya olunmuş isti yayma prosesi ilə istehsal olunur. Onlar C-şəkilli (birtərəfli açılış) kəsiyinə malikdirlər. Modellər bölmə hündürlüyünə görə təsnif edilir, əlavə bölmələr (a, b, c) eyni hündürlük üçün artan qalınlığı göstərir. Məhsullar yüngül, emal üçün asan və sərfəli qiymətə malikdir. Ayrı-ayrı bölmələr məhdud yanal sərtliyə və burulma müqavimətinə malik olsa da - onları ilk növbədə ikinci dərəcəli yükdaşıyan komponentlər üçün uyğun edir - iki bölməni (arxa-arxa) birləşdirici lövhələrlə birləşdirmək ümumi mexaniki performansı əhəmiyyətli dərəcədə artırır.

HAISHENG, hər biri hərtərəfli material test hesabatı ilə müşayiət olunan geniş yayılmış isti yayılmış kanal bölməsi modellərinin tam çeşidini təklif edir. Onlar sənaye müəssisələri, bələdiyyə layihələri, MEP/HVAC sistemləri və müvəqqəti strukturlar daxil olmaqla, müxtəlif köməkçi yükdaşıyan tətbiqlər üçün uyğundur. Biz xaricdəki layihələrin toplu satınalma ehtiyaclarını ödəmək üçün pas təmizləmə, rəngləmə və isti daldırma sinkləmə daxil olmaqla tam çeşiddə antikorroziya müalicəsi təqdim edirik.

I. Məhsul Standartları

İsti haddelenmiş struktur polad kanal bölmələrinin istehsalı, ölçülü toleransları və mexaniki xüsusiyyətləri milli standarta uyğundur: GB/T 706-2016 "İsti haddelenmiş konstruksiya polad bölmələri".

Əsas polad materiallar üçün mexaniki standartlar: GB/T 700 və GB/T 1591.

II. Əsas Məhsul Xüsusiyyətləri

2.1 Kesiti və Mexaniki Xüsusiyyətlər

1. Birtərəfli açıq kanal kəsiyi xüsusiyyətləri; ayrı-ayrı üzvlər orta dərəcədə yanal sərtlik və nisbətən zəif burulma müqaviməti nümayiş etdirir, bu da onları hündürmərtəbəli binalarda müstəqil əsas sütunlar və ya uzun məsafələr üçün əsas yükdaşıyan şüalar kimi istifadə üçün yararsız edir.

2. Qaynaq birləşmələri olmayan inteqrasiya olunmuş isti yayma prosesi ilə istehsal olunur, nəticədə aşağı daxili qalıq gərginlik yaranır. Quruluş dayanıqlı və etibarlıdır, uzunmüddətli yükləmə zamanı çatlamaya və deformasiyaya davamlıdır.

2.2 Satınalma və Xərc Üstünlükləri

1. Standart bazar modellərinin geniş ehtiyatı və sabit satınalma kanalları aşağı vahid qiymətləri və idarə olunan ümumi layihə xərclərini təmin edir.

2. Eyni yükdaşıma qabiliyyəti üçün daha yüngül öz çəkisi polad konstruksiyanın ümumi çəkisini, eləcə də daşıma və qaldırma xərclərini effektiv şəkildə azaldır.

2.3 Sahədə istehsal və tikinti üstünlükləri

1. İsti haddelenmiş konstruktiv polad kanal bölmələri sərbəst şəkildə kəsilə, qazıla, qaynaq və bükülə bilər; yerində ikinci dərəcəli istehsal üçün heç bir proses məhdudiyyəti yoxdur, bu da çevik birləşmələrin yığılmasına imkan verir.

2. Yığcam ölçü və aşağı çəkisi əl əməyi və kiçik miqyaslı avadanlıqdan istifadə etməklə daşıma və qaldırma işlərini başa çatdırmağa imkan verir, bu da yerlərdə tikinti qrafikini əhəmiyyətli dərəcədə qısaldır.

3. Həm boltli, həm də qaynaqlı birləşmələrə uyğundur; birgə montajı başa çatdırmaq üçün müxtəlif polad plitələr və bölmələrlə birləşdirilə bilər.

2.4 Korroziyadan Mühafizə və Ətraf Mühitə Uyğunluq

1. İsti haddelenmiş "qara" vəziyyətdə (dəyirman şkalası ilə) və əvvəlcədən tətbiq olunan antikorroziya örtüyü olmadan verilir.

2. Korroziyaya qarşı müalicələr – məsələn, daşlama/pasın təmizlənməsi, pas əleyhinə astar tətbiqi, isti daldırma sinkləmə və ya toz örtük kimi – lazım olduqda tətbiq oluna bilər; quru qapalı mühitlərdə və ya yüngül korroziyaya malik açıq mühitlərdə istifadə üçün uyğundur.

2.5 Birgə istifadənin üstünlükləri və məhdudiyyətlər

1. Birgə istifadənin üstünlükləri: İki kanal bölməsinin arxa-arxaya birləşdirici lövhələrlə birləşdirilməsi yanal sərtliyi və burulma müqavimətini əhəmiyyətli dərəcədə artırır, orta yükdaşıma tələblərinə cavab verir.

2. Məhdudiyyətlər: Açıq bölmə strukturu ilə əlaqədar olaraq, onlar yüksək mərtəbəli binanın əsas karkasları, ultra uzun məsafəli ağır yük daşıyan əsas kəmərlər və ya yüksək külək təzyiqinə məruz qalan kritik yükdaşıyan birləşmələr üçün istifadə edilə bilməz; onlar yalnız qapalı sistemlər, dayaqlar və ikinci dərəcəli yükdaşıyan komponentlər üçün uyğundur.

III. Əsas Tətbiq Ssenariləri

3.1 İsti haddelenmiş konstruktiv polad kanal bölmələrinin əsas istifadələri

1. Zavod divarları və dam örtükləri: Profilli polad üzlük panellərini bərkitmək və dam və divarlardan şaquli yükləri ötürmək üçün H-şüasının əsas tirləri ilə birləşdirilir.

2. Müxtəlif avadanlıq və boru kəmərləri üçün dayaqlar: Kimya zavodlarında və elektrik stansiyalarında boru dayaqları və asılqanlar (o cümlədən, binalarda HVAC sistemləri), avadanlıqların əsasları və kabel lövhəsi dayaqları üçün istifadə olunur. 3. Yüngül çərçivə komponentləri: arakəsmə divarları, qapı və pəncərə çərçivələri, sahənin yığılması çərçivələri və ikinci dərəcəli yükdaşıyan elementlər.

4. Sənaye platforması və keçid ləvazimatları: Baxım üçün keçid tirləri, platforma pilləkən dayaqları və qoruyucu dirəklər/tutacaq əsasları.

5. Möhkəmləndirici və quraşdırılmış komponentlər: Daxili polad lövhələr, tir və sütun bərkidiciləri və bünövrə dəstəyi üçün köməkçi polad.

6. Müvəqqəti tikinti obyektləri: Prefabrik tikinti çərçivələri, iskele əsasları və müvəqqəti qazıntı təhlükəsizlik dayaqları.

3.2 Sənaye Tətbiqləri

1. Sənaye binaları: Yüngül sənaye müəssisələri, anbarlar, emalatxanalar və xammal anbarları üçün qapalı və dayaq sistemləri.

2. Bələdiyyə infrastrukturu: Yol kənarındakı təhlükəsizlik baryerləri, açıq reklam lövhəsi çərçivələri, kiçik piyada keçidləri və bələdiyyə kommunal xətlərin dayaqları.

3. M&E və HVAC mühəndisliyi: Kimya zavodları, elektrik stansiyaları və ofis binaları üçün kanallar və xüsusi avadanlıq dəstəkləri/asılqanları.

4. Sadə mülki tikililər: Maşınlar, kanoplar, yığma kabinlər və sadə kənd anbarları.

5. Logistika və anbar: Yüngül saxlama rafları və yük çeşidləmə platforması çərçivələri.

6. Digər aksesuarlar: Tikinti maşınları üçün əsaslar, kənd təsərrüfatı maşınlarının şassiləri və dəniz gəmiləri üçün kiçik köməkçi polad konstruksiyalar.

V. HAISHENG Fabrika Təchizatının Əsas Üstünlükləri

Mənbə istehsalçısından birbaşa tədarük: İsti Haddələnmiş Struktur Polad Kanal Bölmələri üçün daxili anbar, genişmiqyaslı xaricdən layihə satınalmaları üçün əhəmiyyətli xərc üstünlükləri təklif edərək, vasitəçi qiymətlərini aradan qaldırır.

Bütün spesifikasiyalar üzrə sabit ehtiyat: Əsas kanal polad ölçülərinin il boyu geniş inventarlaşdırılması (№ 5-dən 25a-a qədər); toplu göndərişləri və təcili layihə sifarişlərinə sürətli cavabı dəstəkləyir.

Hərtərəfli keyfiyyət yoxlanışı və izlənilmə: İsti yayılmış struktur polad kanal bölmələrinin hər bir partiyası orijinal dəyirman sertifikatları və mexaniki xüsusiyyət test hesabatları ilə gəlir; xaricdə layihə qəbulu standartlarına cavab vermək üçün üçüncü tərəfin təkrar yoxlamasını dəstəkləyir.

Birdəfəlik emal xidmətləri: Sabit uzunluqlu kəsmə, zımbalama, əyilmə, qaynaqlı prefabrikasiya və xüsusi isti daldırma sinklənməni dəstəkləyir; həmçinin H-şüalarının, I-şüaların, quraşdırılmış lövhələrin və yüksək möhkəmlikli boltların paketli ixracını təklif edir. Standartlaşdırılmış ixrac qablaşdırması: nəmə davamlı və pasa davamlı taxta altlıqlar və ya film qablaşdırma; rahat gömrük rəsmiləşdirilməsini və yerində qəbulu təmin etmək üçün həm Çin, həm də ingilis dillərində uyğunluq sertifikatları və material sertifikatları daxildir.

IV. Əsas Məhsul Performans Parametrləri

4.1 Əsas materialın mexaniki xüsusiyyətləri

Supplementary mechanical indicators:

Normal temperaturda V-çəngəl zərbə enerjisi: Q235B ≥27J; Q355B ≥34J

Elastiklik modulu E ≈ 2,06×10⁵ MPa

4.2 İşarələmə Qaydası və Standart Ölçülər

İşarələmə spesifikasiyası Simvol: [ Format: Hündürlük × Flanşın eni × Veb qalınlığı, məs. [10# = 100×48×5.3mm Eyni hündürlüyə malik modellər daha yüksək daşıma qabiliyyəti üçün daha geniş flanşlı və qalın torlu a/b/c siniflərinə bölünür.

4.3 Bölmənin Mexaniki Xüsusiyyətləri (Tipik Ölçülər)

[10# Ətalət anı Ix ≈ 198 sm⁴ Bölmə modulu Wx ≈ 39,7 sm³ Dönmə radiusu ix ≈ 3,95 sm

[20a# Ətalət anı Ix ≈ 1780 sm⁴ Bölmə modulu Wx ≈ 178 sm³ Girasiya radiusu ix ≈ 7,86 sm Xarakterik: Güclü X oxu boyunca yaxşı əyilmə müqaviməti, zəif yanal sərtlik və zəif Y oxuda sıxılma müqaviməti və fərdi yük altında əyilmə üçün uyğun deyil.

4.4 Ölçü və Forma Dözümlülük

Standart sabit uzunluqlar: 6m, 9m, 12m, xüsusi kəsmə mövcuddur

Hündürlük h tolerantlığı: ±1,5~3,0mm (model ölçüsünə görə dəyişir)

Flanş eni b tolerantlığı: ±1,5~2,0mm

Düzlük: metrə ≤2mm, ümumi düzlük ümumi uzunluğun ≤0.2%

Burulma: ≤1,5 ​​mm/metr

4.5 Emal və Səthin Performansı

Çatdırılma şəraiti: Oksid şkalası ilə isti haddelenmiş qara səth

İşlənmə qabiliyyəti: Sahədə istehsal üçün asan kəsmə, qazma, qaynaq və əyilmə

Korroziyaya qarşı variantlar: Pasdan təmizləmə + astar boyası, isti daldırma sinkləmə, plastik çiləmə

4.6 Xidmət Temperatur və Yük Limitləri

Tətbiq olunan temperatur diapazonu: -20 ℃ ~ 80 ℃

Yük xarakteristikası: Aşağı yanal sərtliyə və zəif burulma müqavimətinə malik açıq kəsik; sadə dəstəklənən biroxlu əyilmə elementləri üçün uyğundur, hündürmərtəbəli əsas çərçivələr, uzun radiuslu əsas şüalar və əsas külək yükü daşıyan komponentlər üçün qadağandır

Qoşulma üsulu: Boltlu və ya qaynaqlı; iki kanallı arxa-arxa montaj çox ümumi sərtliyi yaxşılaşdırır

V. Tez-tez verilən suallar:

S: Kanal poladdan yüksək mərtəbəli çərçivələr üçün yükdaşıyan şaquli sütun kimi tək istifadə edilə bilərmi?

A: Tövsiyə olunmur. İsti haddelenmiş Struktur Polad Kanal Bölmələrinin bir tərəfində açıq kəsik var, nəticədə zəif yanal sərtlik və burulma müqaviməti; onlardan tək istifadə onları qeyri-sabitliyə və deformasiyaya meylli edir. HW geniş flanşlı H-şüaları yüksək mərtəbəli strukturlarda ilkin sütunlar üçün üstünlük verilən seçimdir.

S: Xarici sahil layihələrində kanal poladı üçün ən yaxşı antikorroziya müalicəsi hansıdır?

A: Bütün qurğunun isti daldırma sinklənməsi uzun müddətli açıq havada və ya duz spreyi ilə sahil mühitində tövsiyə olunur; rütubətli şəraitdə qısa müddətli qapalı istifadə üçün pasın təmizlənməsi və sonra iki qat pas əleyhinə astar kifayətdir.

S: Eyni hündürlükdə 'a', 'b' və 'c' tipli kanal poladları arasında necə seçim edə bilərəm?

A: "a" növü ən incə tor və flanşlara malikdir, ən aşağı yükdaşıma qabiliyyətini təklif edir, "c" növü isə ən böyük qalınlığa malikdir. Ağır yük və ya uzun müddətli tətbiqlər üçün daha qalın "b" və ya "c" alt tiplərinə üstünlük verilir.

S: Bir kanallı polad şüanın sərtliyi kifayət deyilsə, hansı həll yolları mövcuddur?

A: Kompozit qutu formalı bölmə yaratmaq üçün iki kanallı polad tirləri arxa-arxaya birləşdirilə bilər; bu, yanal sərtliyi və burulma müqavimətini əhəmiyyətli dərəcədə artırır.

S: Kanal poladı tələb olunduğu kimi xüsusi uzunluqlara kəsilə bilərmi?

A: Bəli. Standart ehtiyat uzunluqları (6 m, 9 m və ya 12 m) təsvirlərinizə əsasən istənilən uzunluğa kəsilə bilər və lazım olduqda kəsilmiş uclar hamar ola bilər.

Kanal poladının nəzəri çəkisi

Vahid: kq/m, mm
