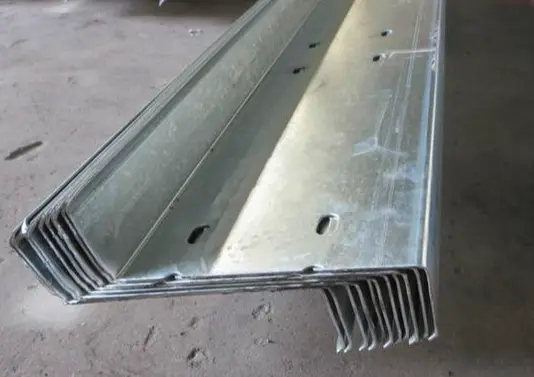

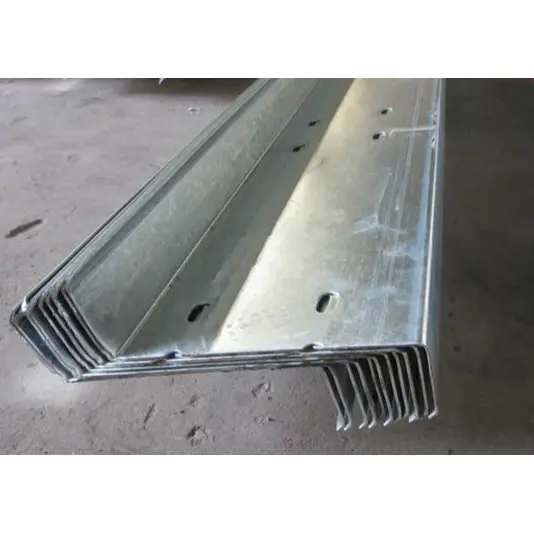

Soyuq haddelenmiş Z Bölmə Polad Purlins

HAISHENG-in Cold Rolled Z Section Steel Purlins, maili polad konstruksiyalı damlar üçün xüsusi olaraq hazırlanmış nazik divarlı, yükdaşıyan profillərdir. Adi C-bölmə pərdələrindən fərqli olaraq, onların meylli flanş strukturu davamlı yükdaşıyıcı şüa yaratmaq üçün ucdan-uca üst-üstə düşməyə imkan verir, polad istehlakını azaltmaqla damın yük qabiliyyətini əhəmiyyətli dərəcədə artırır. Birdəfəlik polad konstruksiya tədarükçüsü olaraq biz Z-bölmə profillərindən daha çoxunu təklif edirik; biz fabrik aralığı, yerli külək yükləri və sahilyanı duz püskürtmə mühitləri kimi amillərə uyğunlaşdırılmış hərtərəfli purlin həlləri təqdim edirik. Biz xammalın sinklənmə keyfiyyətindən və in-line zımbalanmasından tutmuş bütün dəstəkləyici aksesuarların paketlə göndərilməsinə qədər hər şeyi idarə edirik və bununla da profillərin və aksesuarların ayrı-ayrılıqda alınması zamanı yaranan ölçü uyğunsuzluqları, uyğun olmayan antikorroziya standartları və yerində montaj zamanı struktur uyğunsuzluğu kimi ümumi mühəndislik problemlərini həll edirik.

Məhsulun Tərifi və Tətbiq Sahəsi

1. Material və Proses:

Bu Soyuq Haddələnmiş Z Bölmə Polad Purlins Q235B isti daldırma sinklənmiş polad zolaqdan davamlı rulon əmələ gətirmək üçün tam avtomatlaşdırılmış soyuq formalaşma xəttindən istifadə edərək istehsal olunur, nəticədə Z formalı en kəsiyi olan standart nazik divarlı, yüngül ölçülü polad profil əldə edilir.

2. İlkin Tətbiq:

Əsas dam şüalarının üstündə quraşdırılaraq, damın profilli polad təbəqələrinin və izolyasiya təbəqələrinin tam yükünü dəstəkləyir, bu yükləri əsas polad konstruksiyaya ötürür. Onlar portal çərçivə fabrik binalarında və uzun müddətli kosmik çərçivə damlarında geniş istifadə olunur.

3. Əsas Struktur Xüsusiyyətlər:

Əks istiqamətlərdə maili olan flanşlarla dizayn edilmiş, uzunluğu uzatmaq üçün ucları birbaşa üst-üstə düşə (pillələnə) və çox aralıqlı davamlı şüa sistemi yarada bilər; bu, C-bölmə purlinləri ilə müqayisədə üstün ümumi əyilmə müqaviməti təklif edir.

4. İstifadə Məhdudiyyətləri:

Yamaclı flanş konfiqurasiyaları xarici divar panellərinin şaquli quraşdırılması üçün uyğun deyil; C-bölmələri yükdaşıyan divar kəmərləri üçün standart seçimdir, Z-bölmələri isə nadir hallarda divarlar üçün istifadə olunur.

5. Əsas Materialın Korroziyadan Mühafizə Standartı:

İsti daldırma sinkləmə standart prosesdir; örtük qalınlığı standart daxili sənaye sahələri üçün ≥80μm və sahilyanı və ya kimyəvi cəhətdən korroziyaya məruz qalan ərazilər üçün ≥120μm olmalıdır.

Təchizat Paketi Konfiqurasiyasını tamamlayın

1 Əsas Z-Bölmə Spesifikasiyaları

Bölmə təyinat standartı: Hündürlük × Flanş × Dodaq (H × B × C)

Standart fond modelləri: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Ümumi divar qalınlığı diapazonu: 1.8mm, 2.0mm, 2.2mm, 2.5mm; Xüsusi layihələr üçün 3,0 mm ağır versiyalar mövcuddur.

2 Yan Sabitlik Komponentləri

1). Sag çubuqları: İsti daldırma sinklənmiş yuvarlaq polad (Φ10, Φ12); Z-bölmələrin yanal yerdəyişməsini məhdudlaşdırmaq və yüksək külək yükləri altında burulma və ya qeyri-sabitliyin qarşısını almaq üçün düz və diaqonal tiplərdə mövcuddur.

2). Struts: İsti daldırma sinklənmiş qaynaqlı boru qolları (Φ32×2.0); çubuqların yük altında deformasiyaya uğramamasını təmin edərək, sərt dəstəyi təmin etmək üçün diaqonal sallanma çubuqlarının keçid nöqtələrində quraşdırılmışdır.

3). Dam flanş mötərizələri: Kiçik bucaqlı polad və ya kiçik C-bölmə komponentləri; bir ucunda Z-bölmə purlin ilə sabitlənmiş və digər tərəfdən damın polad şüasına qaynaq edilmişdir. Bunlar güclü küləyin udması nəticəsində yaranan purlin çevrilməsinə müqavimət göstərir; 18 metrdən çox olan sənaye binaları üçün tam damın quraşdırılması məcburidir.

3 İxtisaslaşdırılmış Struktur Bağlantı Aksesuarları

1). Purlin Cleats: İsti daldırma sinklənmiş polad lövhələr (3,0 mm-5,0 mm qalınlığında) əsas dam tirinin üst səthinə əvvəlcədən qaynaqlanır; onlar Z-bölmə purlinləri lövbərləmək üçün əsas kimi xidmət edir.

2). Birləşdirmə Boltları: M12 və ya M14 isti daldırma sinklənmiş yüksək möhkəmlikli boltlar purlinlərin üst-üstə düşən uclarını bərkitmək üçün istifadə olunur.

4 Uyğun Üst Dam Korpusunun Materialları

Cold Rolled Z Section Steel Purlins-in üst səthi 470/475 dayanıqlı dam örtükləri və standart profilli rəngli örtüklü polad təbəqələrə uyğun gəlir. O, həmçinin istilik izolyasiyası, PE nəfəs ala bilən membranlar və silsilənin yanıb-sönməsi daxil olmaqla tam dam örtüyü sistemini dəstəkləyir.

Ssenari üzrə Standartlaşdırılmış Purlin Konfiqurasiya Sxemləri

Orta Aralıqlı 1 Standart Zavod Binası (15 m-dən aşağı)

Divar qalınlığı 2,0 mm olan Z160×50×20 modelindən istifadə edir; standart aralıqlı sallanma çubuqları və yalnız damın ortasında lokallaşdırılmış diz dirsəkləri var; əhəmiyyətli külək eroziyası olmayan daxili, adi emal anbarları üçün uyğundur.

2 Böyük Genişlikli Polad Konstruksiya Zavod Binası (18m–30m)

Divar qalınlığı 2,0-2,2 mm olan Z180 və Z200 modellərindən istifadə edir; damın öz çəkisi və güclü külək təzyiqi yüklərinə tab gətirmək üçün bütün uzunluq boyunca düz və diaqonal əyilmə çubuqlarının tam planına və tam aralıq boyunca diz dayaqlarına malikdir.

3 Sahil Yüksək Külək Sahələri və Geniş Aralıqlı Kosmik Çərçivə Damları

Dam boyunca daha yaxın əyilmə çubuqları və dizliklər quraşdırılmış qalınlaşdırılmış Z-bölmə profillərindən (2,2 mm–2,5 mm) istifadə edir; dəniz duzunun korroziyasına və güclü küləyin əsməsinə müqavimət göstərmək üçün sinkləmə təbəqəsinin qalınlığı 120μm-ə qədər artırılır.

Z-Bölmə Polad və C-Bölmə Polad

1. Kəsici struktur fərqləri:

Soyuq haddelenmiş Z Bölmə Polad Purlins, ucların üst-üstə düşməsinə və davamlı şüa strukturu yaratmasına imkan verən meylli flanşlara malikdir; C-bölmə polad purlins yalnız dəstəklənən struktur davranışı ilə nəticələnən, yalnız birləşə bilən düz flanşlara malikdir.

2. Tətbiq Ssenariləri:

Z-bölmə polad çatılar və uzun müddətli tətbiqlər üçün uyğundur; C-bölmə poladdan adətən fabrik divarları və eni 12 metr və ya daha az olan damlar üçün istifadə olunur.

3. Struktur Performans:

Eyni en kəsiyi ölçüləri ilə Z-bölmə polad, daha böyük tək aşırımlı dam məsafələrinə imkan verən daha aşağı orta aralıq əyilmə momentlərini yaşayır.

Beş Əsas Praktiki Üstünlüklər

1. Döşəmə damları üçün struktur uyğunluğu:

Maili flanşlar təbii olaraq damın yamacı ilə uyğunlaşır, purlin üst səthini dam panelinə paralel saxlayır; bu, şaquli, vahid yük ötürülməsini təmin edir və eksantrik yüklənməni aradan qaldırır.

2. Effektiv üst-üstə düşmə quraşdırılması:

Profilin hər iki ucundakı flanşlar əlavə yapışdırıcı lövhələr olmadan uzunluğu uzatmaq üçün birbaşa üst-üstə düşə bilər; sadə boltlar uzantıyı tamamlayır, damın tikinti müddətini əhəmiyyətli dərəcədə azaldır.

3. Üstün yanal sabitlik:

Bölmə yüksək ümumi yanal sərtlik və yanal təzyiqə və burulma deformasiyasına güclü müqavimət təklif edir, yüksək küləklər zamanı damın sabit qalmasını təmin edir.

4. Yüngül və materiala qənaət:

Eyni dam örtüyü və yük tələbləri üçün Z-bölmə polad daha kiçik en kəsiylərə və ya daha incə divarlara imkan verir, vahid sahəyə istifadə olunan poladın miqdarını azaldır və əsas polad çərçivədəki yükü azaldır.

5. Rahat Prefabrik Yığıncaq:

Birləşmə üçün bolt delikləri zavodda əvvəlcədən qazılır; yerində quraşdırma yalnız boltun daxil edilməsini və bərkidilməsini tələb edir - yerində qazma ehtiyacını aradan qaldırır - nəticədə etibarlı birləşmələr və minimum tikinti tullantıları olur.

Əsas Fərqləndiricilər Rəqabətli Məhsullara qarşı

1. Davamlı Şüa Davranışı: Uzun Aralıqlar üçün Material Qənaətləri

Üst-üstə düşdükdə, Soyuq Yayılmış Z Bölmə Polad Purlinlər, orta aralığın əyilmə anlarını effektiv şəkildə azaldaraq, çox aralıqlı davamlı şüa əmələ gətirir. Eyni yük və aralıq şəraitində, C-bölmə poladla müqayisədə daha kiçik profil spesifikasiyaları istifadə edilə bilər ki, bu da ümumi polad satınalma xərclərini azaldır. Əksinə, C-bölmə polad adətən sadə span əlaqələri əsaslanır; uzun müddətli tətbiqlər daha böyük en kəsiyi tələb edir, nəticədə daha yüksək material sərf olunur.

2 Üstün Seksiyalı Bükülmə Gücü

Eyni hündürlük və divar qalınlığını nəzərə alaraq, Z bölməsi C-bölmə poladı ilə müqayisədə güclü oxu boyunca daha yüksək ətalət anı təklif edir. O, üstün şaquli yükdaşıma qabiliyyətini və güclü qar və güclü küləklərə qarşı müqavimətini təmin edir, bu da onu sahil layihələri və geniş diapazonlu kosmik çərçivə strukturları üçün üstünlük təşkil edir.

3 Dik yamaclı damlar üçün mükəmməl uyğundur

Maili flanş strukturu təbii olaraq yamaclı damlara uyğundur, C-bölmələrində tez-tez rast gəlinən birtərəfli, dəstəksiz yüklənmə riski olmadan sabit dəstəyi təmin edir; C-bölmələrin düz flanşları dik yamaclarda yük ekssentrikliyinə səbəb ola bilər ki, bu da zamanla əyilmə və deformasiyaya səbəb olur.

4 Əhəmiyyətli Ümumi Xərc Üstünlükləri

Böyük genişlikli damlar üçün Z-bölməli poladdan istifadə profil xüsusiyyətlərini və ümumi polad istehlakını azaltmağa imkan verir. Onun öz çəkisi ənənəvi isti yayılmış kanal poladdan çox aşağıdır; kanal poladının həddindən artıq çəkisi təkcə material xərclərini artırmır, həm də əsas tirlərin və bünövrə tikintisinin xərclərini artırır, buna görə də müasir yüngül polad sənaye binalarında dam örtüyü üçün isti yayma kanallı polad əsasən dayandırılıb.

5 İkili Üstünlüklər: Korroziyaya davamlılıq və uzunmüddətli tikinti

İnteqrasiya edilmiş isti daldırma sinkləmə prosesi ilə istehsal olunur, ikili antikorroziya standartlarına cavab verir (daxili ərazilər üçün 80μm, sahilyanı bölgələr üçün 120μm) uzunmüddətli açıq havada istifadə zamanı pasa qarşı müqaviməti təmin edir. Uzun dam aralıqları üçün bölmələr seqmentlərə bölünmədən uzunluğu uzatmaq üçün birbaşa bükülə bilər ki, bu da C-bölmələr üçün tələb olunan quyruq birləşməsi ilə müqayisədə daha sürətli ümumi quraşdırma sürətinə səbəb olur.

6 Rəqabətli Məhsullarla Xülasə Müqayisə

1). C-bölmə purlins: Sadəcə dəstəklənən butt-birgə strukturundan istifadə edin; fabrik divar sistemləri və kiçik aralıqlı damlar (15 m-dən az) üçün uyğundur.

2). İsti yayılmış kanal polad: Yüksək öz çəkisi və yüksək qiymət; yüngül polad zərf sistemlərində nadir hallarda istifadə olunur.

3). Z-bölmə purlins: Sürtünmə, davamlı yük daşımağa icazə verin və əla əyilmə müqaviməti təklif edin; xüsusi olaraq dik yamaclı, geniş aralıqlı damlar üçün nəzərdə tutulmuşdur.

Standartlaşdırılmış Zavod Soyuq Formalama İstehsal Prosesi

1 Gələn Xammalın Müayinəsi

Soyuq haddelenmiş Z Bölmə Polad Purlins üçün xammal Q235B isti daldırma sinklənmiş polad zolaqdır. Hər bir partiya çatdıqdan sonra zolağın qalınlığı və sinkləmə təbəqəsinin qalınlığı üçün yoxlanılır; sink örtüyü daxili tətbiqlər üçün ən azı 80μm və sahil tətbiqləri üçün 120μm olmalıdır. Səth örtülməmiş ləkələr, soyulma, sərt əyilmələr və ya cızıqlar kimi qüsurlar üçün yoxlanılır; uyğun olmayan materiallar dərhal karantinə alınır və istehsaldan kənarlaşdırılır. Standart istehsal divar qalınlığına 1,8 mm, 2,0 mm, 2,2 mm və 2,5 mm daxildir.

2 Açma, Düzləşdirmə və Qidalanma

Polad rulonlar yükləmə rəfinə qaldırılır və açıcı zolağı buraxır. Nivelirləmə avadanlığı qıvrılma gərginliyini aradan qaldırır, eyni zamanda bölmə qidalanmanın yanlış hizalanmasının qarşısını almaq və vahid kəsişmə ölçülərini təmin etmək üçün ikitərəfli fotoelektrik korreksiya sistemi ilə təchiz edilmişdir.

3 Davamlı Soyuq Formalaşdırma (Əsas Proses)

Çoxsaylı formalaşdırıcı rulon dəstləri bir keçiddə maili flanşları və içəriyə əyilmiş dodaqları olan Z formasını yuvarlayaraq, polad zolağı tədricən əyir. Proses Z140-dan Z300-ə qədər tam standart diapazonun kütləvi istehsalına imkan verir; sabit alətlər idarə olunan ölçülü toleransları təmin edir.

Dəqiq Kəsmə Uzunluğu üçün 4 Servo İdarəetmə Uçan Testere

Material müştərinin layihəsinin tələb etdiyi uzunluqlara dəqiqliklə onlayn şəkildə kəsilir. Hidravlik uçan mişar, əzilmə və ya həddindən artıq burulma nəticəsində kəsişən deformasiyanın qarşısını alaraq təmiz, hamar bir kəsik yaradır.

5 Son dövrə vurma

Yerdə üst-üstə düşmə və boltlu birləşmələri asanlaşdırmaq üçün profilin hər iki ucunda bolt delikləri açılır. Standartlaşdırılmış deşiklər arası məsafə quraşdırma zamanı əlavə qazma ehtiyacını aradan qaldırır.

6 Məhsulun Son Təftişi

1). Sifariş spesifikasiyalarına uyğunluğu yoxlamaq üçün bölmə hündürlüyünün, flanşın eninin, dodaq ölçülərinin və divar qalınlığının faktiki ölçülməsi;

2). Yan əyilmə, burulma və ya sinklənmiş örtükün zədələnməsi kimi qüsurların yoxlanılması; qüsurlu məhsullar yenidən işlənmək üçün çeşidlənir.

7 Mütəşəkkil Paketləmə və Qablaşdırma

Eyni model, divar qalınlığı və uzunluqdakı Z-purlinlər birlikdə yığılmışdır. Qoruma üçün aşağıya taxta altlıqlar qoyulur və model, divar qalınlığı, fərdi uzunluq, daşınma miqdarı və müvafiq layihənin adını göstərən identifikasiya etiketləri yapışdırılır.

8 Köməkçi komponentlərin eyni vaxtda emalı və qablaşdırılması

Köməkçi komponentlərin tam dəstləri eyni vaxtda işlənir: bağlayıcı çubuqlar Φ10/Φ12 dairəvi poladın kəsilməsi, hər iki ucunun iplə yuvarlanması və isti daldırma sinklənməsinin tətbiqi ilə hazırlanır; dayaqlar Φ32×2.0 qaynaqlı borunun kəsilməsi və işlənməsi ilə hazırlanır; və saçaq mötərizələri və pərçimlər əyilmə yolu ilə istehsal olunur. Bütün komponentlər sinklənmədən keçir, çeşidlənir və qutuya qoyulur və Z-purlinlərlə eyni partiyada göndərilir.

9 Standart Yerdə Quraşdırma Prosedurları

1). Damın polad tirlərinin üst səthinə isti daldırma sinklənmiş purlin qıvrımlarını qaynaq edin və bərkidin;

2). Z-purlinlərin uclarını pilləli şəkildə üst-üstə qoyun, davamlı yükdaşıyan şüa yaratmaq üçün M12/M14 boltlarını daxil edin və sıxın;

3). Yan dayanıqlığı gücləndirmək üçün qol dayaqlarından istifadə edərək düz və diaqonal bağlama çubuqlarını quraşdırın; uzun arakəsməli dam bölmələri üçün kornişlər quraşdırın.

Əsas Performans Spesifikasiyaları

1 Xammal Spesifikasiyaları

1). Material dərəcəsi: Q235B isti daldırma sinklənmiş polad zolaq

2). Sinklənmə standartı: standart daxili ərazilər üçün ≥80μm; Sahil bölgələri və kimyəvi sənaye zonaları üçün ≥120μm

3). Standart Divar Qalınlıqları: 1.8mm, 2.0mm, 2.2mm, 2.5mm; 3,0 mm-lik ağır yük versiyası istək əsasında mövcuddur

4). Mexaniki xüsusiyyətlər: Çıxış gücü ≥235 MPa; dartılma gücü diapazonu 375 MPa–500 MPa

2 Kesiti Spesifikasiyalarının Tam Aralığı (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

İstifadə Qeyd: Z-bölmə polad məhsullar yalnız yükdaşıyan dam tətbiqləri üçün tövsiyə olunur; divar pərdələri kimi istifadə etmək tövsiyə edilmir. 3 Əsas modellərin nəzəri vahid çəkisi üçün istinad (kq/m)

- Z160×50×20: 2.0mm ≈ 4.58kq/m; 2,2 mm ≈ 5,03 kq/m

- Z180×60×20: 2.0mm ≈ 5.21kq/m; 2,2 mm ≈ 5,72 kq/m

4 Tam aksesuar dəstləri üçün texniki xüsusiyyətlər

1. Sarkma çubuqları: Φ10, Φ12 Q235 isti daldırma sinklənmiş yuvarlaq polad; uclarında yuvarlanmış iplər var;

2. Dəstək qolları: Φ32×2.0 tikişsiz polad boru;

3. Saçaq breketləri (diz mötərizələri): 1,8 mm–2,0 mm kiçik kəsikli polad və ya bucaqlı polad; yüksək küləkli damlar üçün vacib komponentlər;

4. Qoşulma ləvazimatları: 3,0-5,0 mm qalınlığında isti daldırma sinklənmiş polad lövhədən hazırlanmış purlin qıvrımlar; bərkitmə boltlar M12/M14 isti daldırma sinklənmiş yüksək möhkəmlikli boltlardır.

5 Tətbiq ssenarisi əsasında seçim meyarları

1. Kiçik və orta aralıqlı damlar (aralıq ≤ 15m): Z160×50×20, divar qalınlığı 2.0mm;

2. Böyük açıqlıqlı zavod binaları (18–30 m): Z180 və ya Z200 modelləri, divar qalınlığı 2,0–2,2 mm; tam span boyunca quraşdırılmış sarkma çubuqları; dam boyunca davamlı olaraq quraşdırılmış kornişlər;

3. Güclü küləklər və aşındırıcı mühitlər olan sahilyanı ərazilər: 2,2-2,5 mm daha qalın profillər seçin; sarkma çubuğunun quraşdırılması məsafəsini azaltmaq; sinkləmə qatının qalınlığını 120μm-ə qədər artırın.

6 Əsas struktur xüsusiyyətləri

Yamaclı flanşlar davamlı şüa konstruksiya sistemini yaradaraq, uç-uca üst-üstə düşməyə imkan verir; eyni en kəsiyi ölçüləri üçün, Cold Rolled Z Section Steel Purlins C-bölmə poladla müqayisədə üstün əyilmə müqaviməti təklif edir, bu da onları bütün böyük diapazonlu, maili polad konstruksiyalı dam örtüyü layihələri üçün uyğun edir.

Tez-tez verilən suallar

1. S: Z-bölmə polad və C-bölmə polad arasında necə fərqlənməli və seçim etməliyəm?

A: Qısa aralıqlı damlar (15 m-dən az) və yükdaşıyan zavodun xarici divarları üçün kəsikli poladdan istifadə edin; küləkli sahil ərazilərində enişli damlar, böyük aralıqlı fabrik binaları (18 m-dən çox) və kosmik çərçivə damları üçün Z-bölmə poladına üstünlük verin.

2. S: Sahil layihələrində Z-seksiyalı polad üçün korroziyadan qorunma necə təmin edilir?

A: Sahil bölgələri üçün sifarişlər 120μm qalınlığında isti daldırma sinklənmiş polad zolaqlardan istifadə etməklə hazırlanır; bütün aksessuar komponentləri - məsələn, çubuqlar, pərçimlər və kornişlər - əsas struktur bölmələrindən əvvəl paslanmalarının qarşısını almaq üçün eyni ağır sinklənmə prosesindən keçir.

3. Q: Siz xüsusi uzunluqda kəsmə təklif edirsiniz və daşınma üçün aksesuarların tam dəstini təmin edirsiniz?

A: İstənilən müəyyən uzunluğa kəsməni dəstəkləyirik. Aksessuarların tam dəsti, o cümlədən sarkma çubuqları, dayaqlar, çəngəllər, purlin qıvrımları və birləşdirici boltlar - xüsusi zavod aralığına və külək yükü tələblərinə uyğunlaşdırıla və bir konteynerdə birlikdə göndərilə bilər.

4. S: Z-bölmə poladdan birbaşa divar pərdələri kimi istifadə edilə bilərmi?

A: Bu tövsiyə edilmir; maili flanşlar şaquli divar panellərinin düz montajını çətinləşdirir. C-bölmə polad yükdaşıyan divar pərdələri üçün standart seçimdir.
