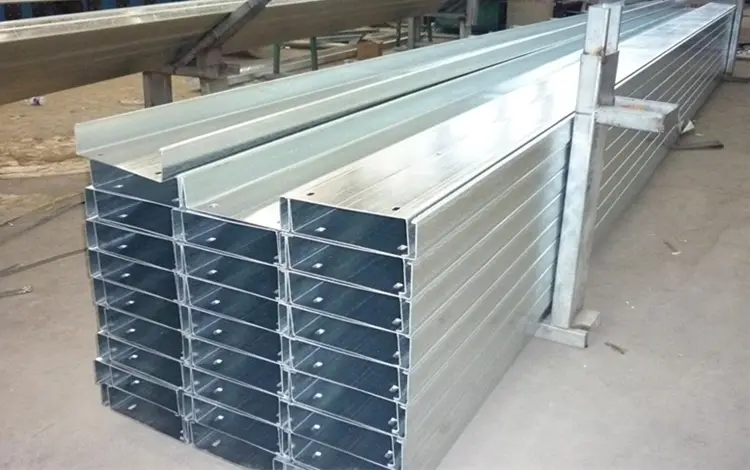

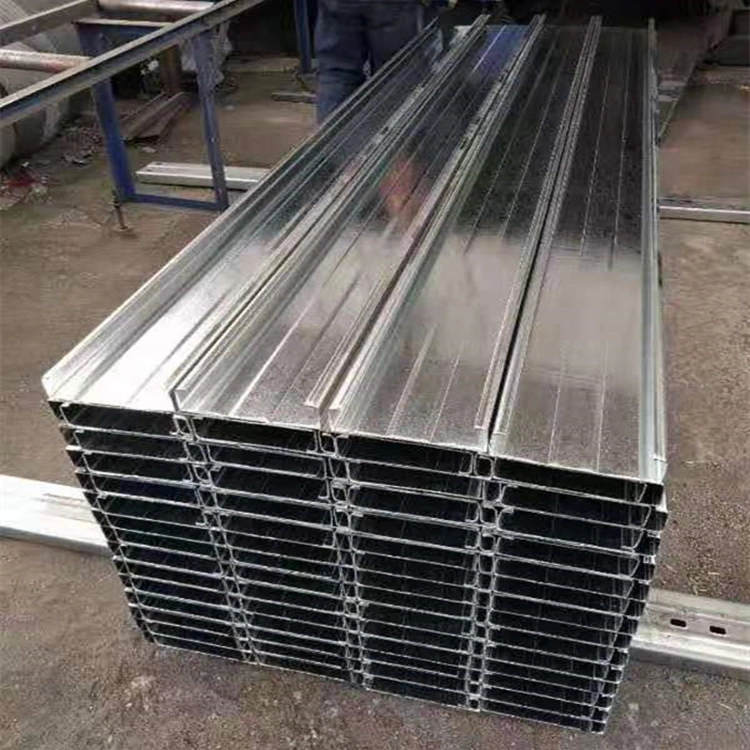

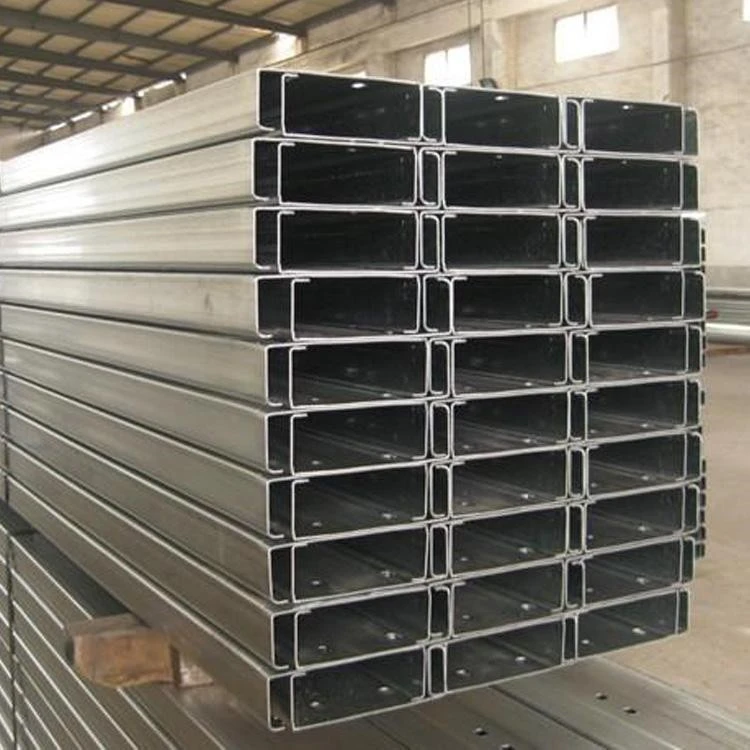

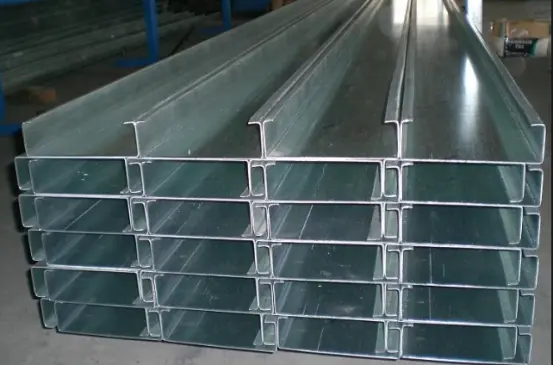

Soyuq haddelenmiş C Bölmə Polad Purlins

Soyuq haddelenmiş C Bölmə Polad Purlins isti daldırma sinklənmiş polad zolaqlardan hazırlanır. Dam örtükləri və divar pərdələri kimi təsnif edilir, onlar polad şüalara, sütunlara və ya kosmik çərçivələrin üst akkordlarına quraşdırılır. Onlar rəngli örtüklü polad dam və divar panelləri üçün daşıyıcı baza kimi xidmət edir, yükləri əsas polad konstruksiyaya ötürür və bina zərfləri sistemi üçün struktur çərçivə rolunu oynayır. Standart spesifikasiya: Q235 isti daldırma sinklənmiş C-bölmə polad, sinkləmə təbəqəsinin qalınlığı ≥80μm.

Soyuq haddelenmiş C-Bölmə Polad Purlin Sistemi Komponentləri

1. Əsas Üzvlər üçün Ümumi Spesifikasiyalar

Dam: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Divar: C80×40×20, C100×50×20, C120×50×20

Divar qalınlığı: 1.8, 2.0, 2.2, 2.5mm

2. Tie-Rod Sistemi

1). Düz dairəvi polad bağlayıcılar: Φ10, Φ12; diaqonal olaraq quraşdırılmışdır.

2). Qol dayaqları: Φ32×2.0 qaynaqlı boru; sərt dəstəyi təmin etmək üçün diaqonal bağlayıcıların keçid nöqtələrində quraşdırılmışdır.

Plan: Aralıqları 4 metrdən çox olan dam örtükləri üçün bağlayıcılar məcburidir.

3. Saçaqlı breketlər (Sag Rods/Braces)

L-formalı bucaqlı polad və ya kiçik C-bölmə polad; bir ucunda purlin, digəri isə polad şüa ilə birləşdirilir. Onlar damda küləyin təzyiqi səbəbindən purlin aşmasının qarşısını alır və uzun müddətli damlar üçün standart xüsusiyyətdir.

4. Əlaqə komponentləri

1). Purlin qıvrımlar: polad tirlər və sütunlar üzərində quraşdırılmış və ya qaynaqlanmış; C-bölmə purlins bu qıvrımlar üzərində dayanır.

2). Yüksək möhkəmlikli boltlar və öz-özünə qazma vintləri: Purlinləri birləşdirmək və qıvrımları qıvrımlara bərkitmək üçün istifadə olunur.

5. Əlaqəli Üzlük/Zərf Qatları

Purlinlərin üstündə sabitlənmişdir: Dam/divar panelləri, izolyasiya, buxar bariyer membranları və trim/yanıb-sönən komponentlər.

Üç Konfiqurasiya Seçimləri

1. Kiçik anbar (aralıq ≤ 9m): C140×50×2.0 dam örtüyü + C100×50×2.0 divar pərdələri; sadə çubuqlar; flanş mötərizələri yoxdur.

2. Standart fabrik binası (12–24 m): C160/C180 dam örtüyü + tam əyilmə çubuğu və dayaq sistemi + dam flanş mötərizələri.

3. Sahildəki yüksək küləkli ərazilər / Kosmik çərçivə damları: Daha qalın C-bölmə polad (2,2–2,5 mm), artan əyilmə çubuq sıxlığı və tam dam flanşının bərkidilməsi.

Korroziyaya qarşı spesifikasiyalar

Standart daxili: İsti daldırma sinkləmə ≥ 80μm;

Sahil (duz spreyi): İsti daldırma sinkləmə ≥ 120μm.

Əsas üstünlüklər

1. Soyuq haddelenmiş C Bölmə Polad Purlins mükəmməl əyilmə və sıxılma gücü, material qənaəti və yüksək yükdaşıma qabiliyyəti təklif edən struktur cəhətdən səmərəli en kəsimə malikdir.

2. Hamar, çapıqsız səthlər və dəqiq zımbalama asan birləşdirmə və birləşməni asanlaşdırır.

3. Materialın vahid xassələri və yaxşı möhkəmlik; bükülməyə və deformasiyaya davamlıdır.

4. Əvvəlcədən deşilmiş deşiklər tikinti müddətini əhəmiyyətli dərəcədə qısaldaraq, birbaşa yerində montaj etməyə imkan verir.

5. Müxtəlif dam və divar üzlük panelləri ilə uyğun gəlir; yüngül polad binalar üçün əsas çərçivə profilidir.

Fərqləndirici məqamlar

I. Yüngül, lakin yüksək yükdaşıma qabiliyyəti; ilkin struktur xərclərini azaldır.

Soyuq formada olan nazik divarlı bölmələr eyni yük daşıma qabiliyyəti üçün isti haddelenmiş kanal poladının yalnız üçdə birini çəkir. Bu, polad tirlərə, sütunlara və bünövrələrə düşən yükləri, eləcə də struktur üçün tələb olunan ümumi polad tonajını əhəmiyyətli dərəcədə azaldır. Bunun əksinə olaraq, beton pərdələr son dərəcə ağırdır və kosmik çərçivələr və ya uzun müddətli yüngül polad damlar üçün yararsızdır.

II. Fabrikdə kütləvi istehsal və sürətli quraşdırma

Komponentlər sabit uzunluqlarda hazırlanır; yerində montaj, yerində kəsmə və ya qaynaq ehtiyacını aradan qaldıraraq, boltli birləşmələrlə quru tikinti metodundan istifadə edir. Bunun əksinə olaraq, taxta pərçimlər plana və qoruyucu müalicə tələb edir, beton pərdələr isə qəlibləmə, tökmə və bərkitmə tələb edir, bu da tikinti müddətlərində əhəmiyyətli fərqə səbəb olur.

III. Kəsik dizaynı bağlama çubuqlarını və dizlikləri asanlaşdırır; əla ümumi sabitlik

C-bölmə poladın içəriyə doğru bükülmüş dodağı, sadə bucaqlı dəmir purlinlərlə müqayisədə yanal burulmalara və külək/qar yüklərinə üstün müqavimət göstərən möhkəm struktur sistemi yaradaraq, dəyirmi çubuqlu bağ çubuqlarının və diz dirsəklərinin asan quraşdırılmasına imkan verir.

IV. Tam korroziyadan qorunma və uzun xidmət müddəti üçün isti daldırma sinklənmişdir

Bütün bölmə yağış və nəmdən korroziyaya davamlı, vahid, hermetik sink örtüyü (daxili ərazilər üçün 80 μm, sahilyanı rayonlar üçün 120 μm) təmin edən isti daldırma sinklənmişdir. Əksinə, xam ağac çürüməyə və çatlamağa meyllidir, standart qara dəmir kanallı polad isə dövri rəngləmə üçün yüksək texniki xidmət xərcləri tələb edir.

V. Kommunalları qazmaq və marşrutlaşdırmaq asandır

Santexnika və elektrik xətləri üçün birbaşa saytda deşiklər qazıla bilər ki, bu da şüaların və ya pərçimlərin ətrafına keçmə ehtiyacını aradan qaldırır və nəticədə təmiz, səmərəli tərtibat əldə edir. Bunun əksinə olaraq, kanal poladının qalın divarları qazmağı çətinləşdirir və beton purlinləri özbaşına qazmaq olmaz.

VI. Çevik kəsmə və modifikasiya; təkrar istifadə edilə bilən və təkrar istifadə edilə bilən

Materiallar fabrikin genişləndirilməsi və ya qapı və pəncərə yerlərinin dəyişdirilməsi zamanı təkrar istifadə üçün yerində kəsilə və birləşdirilə bilər və polad 100% təkrar emal edilə bilər. Taxta və beton pərdələr, lakin söküldükdən sonra adətən tikinti tullantılarına çevrilir.

VII. Mükəmməl iqtisadi səmərəlilik

Davamlı rulon formalaşdırma yolu ilə istehsal olunan vahidin dəyəri isti yayılmış kanal poladdan və ya emal edilmiş bərk taxta purlinlərdən daha aşağıdır və bu, onu sənaye binası zərfləri üçün ən qənaətcil çərçivə seçimi edir.

VIII. Z-bölmə poladdan qısa fərq

Soyuq haddelenmiş C Bölmə Polad Purlins düz uclara malikdir, bu da onları sadə yerdə birləşdirmə ilə divarlar və qısa aralıqlı damlar üçün uyğun edir.

Z-bölmə polad lapped, pilləli birləşmələr üçün nəzərdə tutulmuşdur ki, bu da onu uzunmüddətli damlar üçün uyğun edir.

IX. Rəqabətli məhsulların xülasəsi

1. İsti yayılmış kanal polad: Ağır öz çəkisi, bahalı material və qənaətcil deyil;

2. Taxta purlins: Yanan və çürüməyə meylli; yanğın təhlükəsizliyi standartlarına cavab vermədikdə;

3. Beton purlins: Ağır və yavaş quraşdırma; polad konstruksiyada əsasən dayandırıldı.

Standart İstehsal Prosesi

I. Daxil olan xammalın yoxlanılması

Xammal: İsti daldırma sinklənmiş polad zolaq (Q235). Yoxlamalar sink örtüyünün qalınlığını, zolaq qalınlığını və məhsuldarlıq gücünü əhatə edir. Ümumi divar qalınlığı: 1,8/2,0/2,2/2,5 mm. Sink örtük tələbləri: ≥80 μm (daxili) və ≥120 μm (sahil). Polad zolaqda soyulma, örtülməmiş ləkələr və ya qıvrılmış kənarlar olmamalıdır.

II. Açma və qidalanma

Polad rulon açıcıya qaldırıldı → zolaq yastılaşdırıldı → formalaşdırma qurğusuna daxil edildi (materialın sapmasının qarşısını almaq üçün izləmə/düzləşdirmə sistemi ilə təchiz edilmişdir).

III. Davamlı Soyuq Roll Formalaşdırma

Polad zolaq bir çox formalaşdırma rulonlarından keçir, yavaş-yavaş bükülərək tor, üst və alt flanşlar və daxili dodaqlar əmələ gətirir. Standart C-bölmə profili (məsələn, C80/C100/C140/C160/C180/C200) bir keçiddə istehsal olunur.

IV. Servo-nəzarət olunan kəsmə uzunluğu

Onlayn hidravlik uçan mişardan istifadə edərək tələb olunan layihə uzunluğuna qədər kəsin; kəsilmiş kənar hamar və deformasiyadan azaddır.

V. Zərbə vurmaq

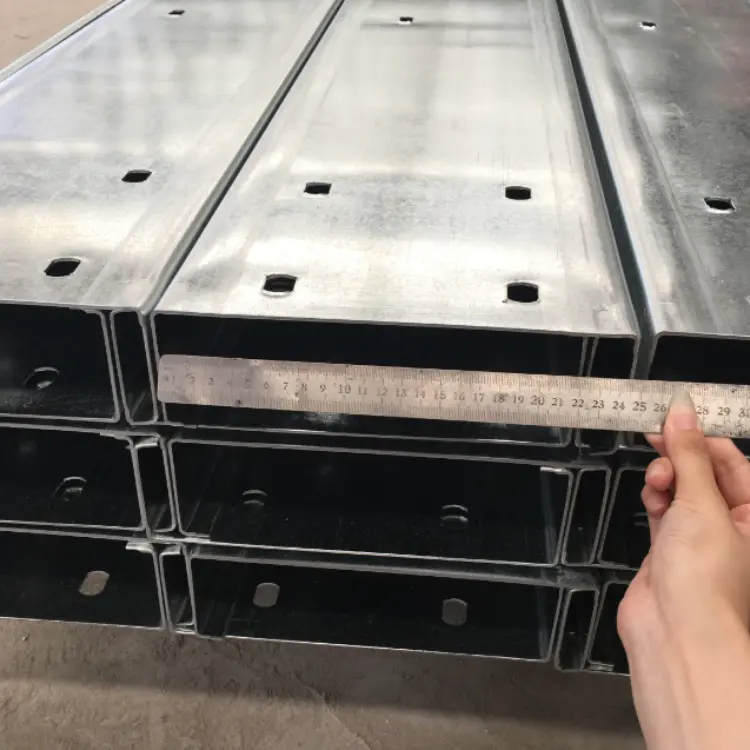

Bolt deşikləri və sarkma çubuqları üçün dəyirmi deşiklər sonrakı montaj və bərkidilmə üçün hazır məhsulun uclarında və ya şəbəkəsində vurulur.

VI. Hazır məhsulun keyfiyyətinin yoxlanılması

1. Bölmənin hündürlüyünü, flanşın enini, dodaq ölçülərini və divar qalınlığını ölçün;

2. Sink örtüyünün əyilmə, burulma və ya zədələnməsini yoxlayın; uyğun olmayan maddələri ayırın.

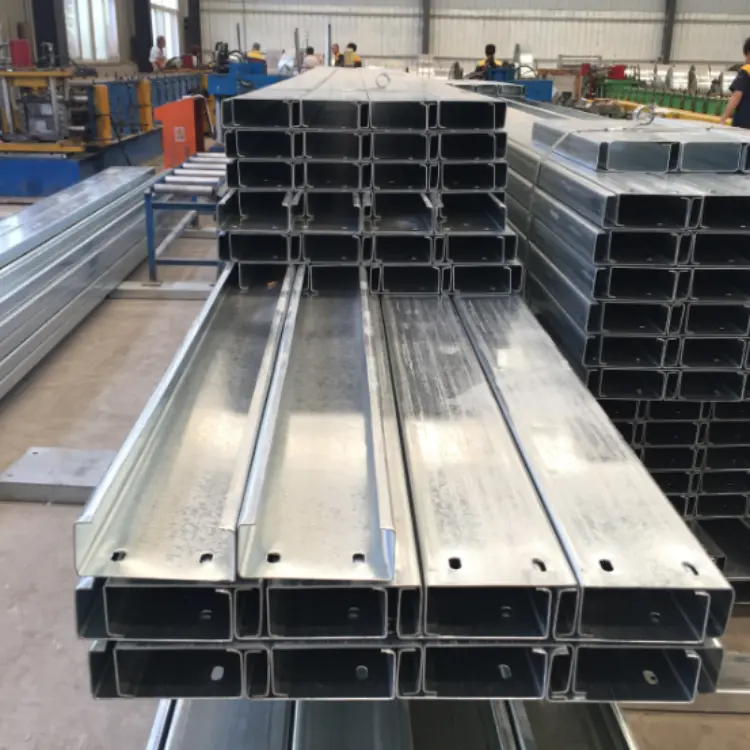

VII. Yığma və Paketləmə

Eyni spesifikasiyalı məhsulları səliqəli şəkildə yığın və paketləyin; modeli, qalınlığı və uzunluğu olan etiket; anbar üçün taxta altlıqlara yığın.

VIII. Aksessuar Komponentlərinin Emalı (Sag çubuqları, dayaqlar, dizliklər, purlin qıvrımları)

1. Düz/Diaqonal əyilmə çubuqları: Dairəvi polad kəsmə → sap yayma;

2. Struts: Qaynaqlanmış borunun kəsilməsi;

3. Diz dirsəkləri və purlin qıvrımları: polad plitələrin CNC kəsilməsi, əyilməsi və sinklənməsi.

IX. Yerində Tikinti Prosesi

1. Purlin qıvrımlarını polad şüalara/sütunlara qaynaq edin;

2. Soyuq yayılmış C Bölmə Polad Purlinləri yerinə qaldırın və onları qıfıllara bərkidin;

3. Sarkma çubuqlarını və qol dayaqlarını quraşdırın; dam üçün kornişlər (dizliklər) quraşdırın.

Əsas Performans Parametrləri

I. Xammal parametrləri

1. Material: Q235B soyuq haddelenmiş isti daldırma sinklənmiş polad zolaq

2. Sinklənmiş örtük qalınlığı

Standart daxili ərazilər: ≥80μm

Sahil və ya kimyəvi korroziya zonaları: ≥120μm

II. Əsas Bölmə Spesifikasiyaları (H×B×C: Hündürlük × Flanş × Dodaq)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Qalınlıq: 1,8-3,0 mm.

III. Mexaniki xüsusiyyətlər

1. Məhsuldarlıq gücü: ≥235 MPa

2. Xətti genişlənmə əmsalı: 1,2×10⁻⁵/℃ (rənglə örtülmüş polad təbəqələrin istilik genişlənməsinə uyğundur)

IV. Aksesuar Komponent Parametrləri

1. Sag çubuqları

Düz/diaqonal sarkma çubuqları: φ10 və ya φ12 Q235 yuvarlaq polad; ucları iplə yuvarlanmış və isti daldırma sinklənmişdir.

Strut qolları: Φ32×2.0 qaynaqlı boru; daha nazik dairəvi polad çubuq gərginlik üçün içəridən keçir.

4 m-dən çox olan purlin aralıqları üçün sallanma çubuğu sistemi məcburidir.

2. Saçaq mötərizələri (dam üçün xüsusi)

Kiçik C-bölmələrdən və ya bucaq poladdan kəsilmiş; qalınlığı purlin ilə uyğun gəlir və ya 1,8 mm-dir; bir ucu purlinə, digəri isə purlin aşmasının qarşısını almaq üçün polad şüaya bağlanır.

3. Bağlantı komponentləri

Purlin qıvrımları: 3,0-5,0 mm isti daldırma sinklənmiş polad lövhə; Bərkitmə boltlar: M12 və ya M14 isti daldırma sinklənmiş boltlar.

V. Soyuq yayılmış C Bölmə Polad Purlins üçün Seçim və Tətbiq Arayışı

1. Kiçik anbarlar (aralıq ≤ 9m, dar sütunlar arası): Dam C140×50×2.0; Divar C100×50×2.0

2. Standart zavod binaları (aralığı 12–24 m, sütunlar arası təxminən 6–7 m): Dam C160/C180 (divar qalınlığı 2,0–2,2 mm); sarkma çubuqlarının və flanşların tam dəsti ilə təchiz edilmişdir

3. Sahil yüksək külək zonaları: Daha qalın purlinlər (divar qalınlığı 2,2-2,5 mm); sarkma çubuqları daha yaxın intervallarda quraşdırılmışdır

4. Böyük zavod binaları (sütunlar arası məsafə > 7 m): Dam C200, C220, C250, C280, C300 (divar qalınlığı 2,0–3,0 mm); sarkma çubuqlarının və flanşların tam dəsti ilə təchiz edilmişdir
