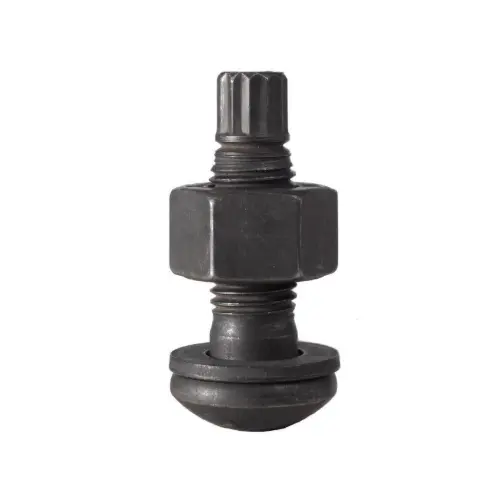

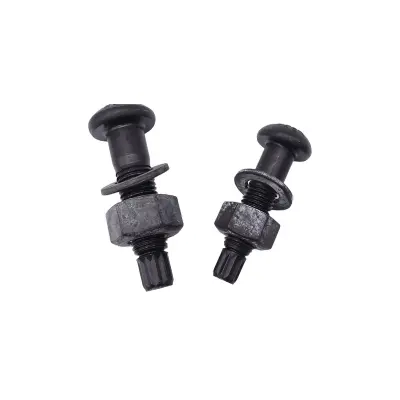

Tork Kəsmə Yüksək Güclü Struktur Boltlar

HAISHENG GB/T 3632-2008-ə uyğun olaraq anbarda Tork Kəsmə Yüksək Güclü Struktur Boltları təmin edir. Hər bir tam montaja 1 bolt (10.9S), 1 qayka (10H) və 1 yuyucu daxildir. Bolt, vizual keyfiyyəti təmin edən dizaynın ilkin gərginliyinə çatdıqda avtomatik olaraq qırılan kəsici yivə və spline quyruğuna malikdir. Hündürmərtəbəli binalar, kran kəmərləri, polad körpülər və dinamik yük birləşmələri üçün idealdır. Səth müalicəsi: fosfatlama, isti daldırma sinkləmə və ya Dacromet örtük.

Əsas tərif və tam dəstəkləyici konfiqurasiyalar

Tətbiq olunan standart: GB/T 3632-2008 Polad konstruksiyalar üçün fırlanma anı kəsmə yüksək möhkəmlikli boltlar. Bu sürtünmə tipli birləşdirici bərkidici polad tir-sütun birləşmələri, kran kəmərləri, polad trusslar və polad körpülər daxil olmaqla kritik yükdaşıyan birləşmələrdə geniş istifadə olunur.

1. Əsas Məhsul Tərifi

1. İzahat Fırlanma momenti ilə kəsmə yüksək dayanıqlı struktur boltlar vahid 10.9 möhkəmlik dərəcəsi ilə tam əvvəlcədən gərginləşdirilmiş bərkidici birləşmələrdir. Boltun ucunda xüsusi bir burulma yivi və spline quyruğu işlənir. Tork xüsusi elektrik açarı vasitəsi ilə tətbiq edildikdə, konstruksiyadan əvvəlki gərginliyə çatdıqdan sonra spline quyruğu kəsmə yivi boyunca qopacaq və aydın keyfiyyət göstəricisi kimi xidmət edəcəkdir. Yük yüksək birləşmə sərtliyi, sürüşməyə qarşı performans, boşalmaya qarşı xüsusiyyət və əla yorğunluq müqaviməti ilə əlaqəli komponentlərin təmas səthləri arasında sürtünmə ilə ötürülür.

2. Əsas Xüsusiyyətlər

· Ön gərginlik qüvvəsi minimal insan səhvi ilə dəqiq idarə olunur; Qəbul yoxlaması vizual yoxlama ilə tamamlana bilər.

· Yalnız sürtünmə tipli birləşmələrə aiddir, rulman tipli birləşmələrə deyil.

· Boltlar sökülə bilməz və ya spline quyruğu qırıldıqdan sonra təkrar istifadə edilə bilməz, daimi birləşmələr üçün nəzərdə tutulmuşdur.

· Bütün uyğun komponentlər eyni istehsalçı, eyni partiya və eyni spesifikasiya tərəfindən istehsal edilməlidir; müxtəlif partiyaların qarışdırılması qadağandır.

1. Ümumi xammallar

· Bolt: ≤ M24 ölçüləri üçün ML20MnTiB; ≥ M27 ölçüləri üçün 35VB

· Qoz və yuyucu: 45# polad, 35CrMo lehimli polad

· Güc işarəsi: Bolt sapı 10.9S ilə işarələnmiş, qayka 10H ilə işarələnmişdir

1. Müntəzəm Spesifikasiyalar Nominal diametrlər: M16, M20, M22, M24, M27, M30. Bolt uzunluqları birləşdirilmiş plitələrin ümumi qalınlığına görə seçilir, standart diapazon 40mm ~ 220mm.

2. Standart Tam Montaj Konfiqurasiyaları

(1) Standart Bolt Quraşdırması (Zavod tərəfindən əvvəlcədən uyğunlaşdırılmış, hər dəstdə 3 ədəd)

Tork Kəsmə Yüksək Güclü Struktur Boltlar iki yuyucu ilə təchiz olunmuş böyük altıbucaqlı yüksək möhkəmlikli boltlardan fərqli olaraq bir bolt, bir qoz və bir yuyucu qəbul edir.

1. Fırlanma anı yüksək möhkəmliyə malik bolt (10.9S): Altıbucaqlı başlıqdan, yivli sapdan, zəiflədilmiş burulma yivindən və qıvrım sıxma quyruğundan ibarətdir. Kəsmə yivi, sıxma momentini dəqiq idarə etmək üçün zəif en kəsiyi kimi çıxış edir.

2. Yüksək möhkəmlikli qayka (10H): Kilidləmə və güc ötürülməsi üçün dəqiq uyğunlaşdırılmış saplı qalınlaşdırılmış altıbucaqlı qayka.

3. Yüksək güclü düz yuyucu: Daşınma sahəsini genişləndirmək, substratın cızılmasının və bərkidilmə zamanı yerli əzilmənin qarşısını almaq üçün yalnız qoz tərəfində quraşdırılmışdır.

(2) Xidmət Mühitinə Görə Seçilən Səthi Təmizləmə Seçimləri

1. Fosfatlaşdırma və qaraltma (əsas): Qapalı quru fabrik binaları və konstruktiv polad konstruksiyaları, sabit sürtünmə əmsalı və aşağı qiymət üçün.

2. İsti daldırma sinkləmə: Üstün antikorroziya performansı ilə açıq hava, sahil rütubətli və korroziyalı mühitlər üçün.

3. Dacromet örtüyü: Ağır korroziyaya qarşı iş şəraiti, korroziyaya qarşı tutumu və sürtünmə performansını balanslaşdırmaq üçün.

(3) Tikinti Alətləri və Köməkçi Materiallar

1. Xüsusi son bərkidici elektrik açarı: İkiqat daxili və xarici qol dizaynı; xarici qol qozu düzəldir, daxili qol isə avtomatik olaraq bərkitmə və quyruğun kəsilməsini başa çatdırmaq üçün spline quyruğunu sıxır.

2. Əvvəlcədən bərkidici açar: Birləşdirilmiş plitələr arasındakı boşluqları aradan qaldırmaq üçün ilkin bərkitmə üçün tənzimlənən fırlanma anı elektrik və ya əl açarı.

3. Spline quyruq çıxarıcı: Son bərkitmədən sonra qalıq spline fraqmentlərini çıxarır.

4. Fırlanma momentinin yoxlanılması avadanlığı: Sıxma momentinin və ön gərginlik qüvvəsinin nümunə yoxlaması üçün.

5. Qoruyucu ləvazimatlar və işarələmə qələmləri: Buraxıldıqdan və ya təkrarlanan tikintinin qarşısını almaq üçün bərkidildikdən sonra birləşmələri qeyd edin.

(4) Qablaşdırma və Texniki Sənədlər

1. Spesifikasiyaya və uzunluğa görə tam uyğun dəstlərlə qablaşdırılır, ayrı-ayrı hissələrin əvəzinə tam yığılmış kimi satılır.

2. Hər bir partiyaya məhsul sertifikatı, material test hesabatı, fırlanma momenti və eksenel qüvvə testi hesabatı və sürtünmə əmsalı yoxlama hesabatı əlavə olunur.

3. Köməkçi Struktur və Quraşdırma Tələbləri

1. Birləşdirilmiş plitələrlə təmas səthləri: Müəyyən edilmiş sürüşmə əmsalına cavab vermək üçün quraşdırmadan əvvəl qumlama, püskürtmə, daşlama və ya nəzarətli paslanma müalicəsi aparın.

2. Bərkitmə ardıcıllığı: Əvvəlcə ilkin bərkitməni, sonra son bərkitməni tamamlayın; böyük sahəli birləşmələr üçün mərkəzdən ətraf ərazilərə bərkidin.

3. Ehtiyat hissələri: Layihənin ümumi istehlakı əsasında eyni spesifikasiyaya malik 3%～5% ehtiyat boltlar yığınlarını hazırlayın.

4. Təsnifat Əlavəsi

1. Xidmət ssenarisi üzrə

· Standart tip: Sənaye müəssisələrinin və çoxmərtəbəli polad konstruksiyaların əsas struktur birləşmələri

· Korroziyaya qarşı tip: Xarici polad konstruksiyalar, boru dayaqları və sahil binaları

1. Uzunluq seriyasına görə

· Qısa uzunluqlu seriyalar: nazik boşqabların birləşdirilməsi üçün

· Uzun uzunluqlu seriyalar: Çox qatlı yığılmış qalın birləşdirilmiş boşqab birləşmələri üçün

5. Sadə Fərq: Tork Kəsmə Boltları və Böyük Altıbucaqlı Yüksək Güclü Boltlar

Əsas üstünlüklər

1. Dəqiq və idarə oluna bilən sıxma qüvvəsi: Spline quyruğunun kəsilməsinin tamamlanması standart ön gərginlik qüvvəsini göstərir, vahid gərginlik və sabit əlaqə performansı üçün az sıxma və ya həddindən artıq sıxma məsələlərini aradan qaldırır.

2. Yüksək effektivliyə malik sadə konstruksiya: Xüsusi elektrik fırlanma anı kəsmə açarı, böyük altıbucaqlı boltlar ilə müqayisədə tikinti sürətini iki dəfə artıraraq tək nəfərlik sürətli tikinti üçün bir əməliyyatda bərkitmə və quyruq kəsilməsini tamamlayır.

3. Asan qəbul etmək üçün quraşdırılmış kəsilmə əleyhinə künclər: Kəsilmiş spline quyruğu açıq-aşkar ixtisaslı işarə kimi xidmət edir. Müfəttişlər buraxılmış və ya saxta bərkitmənin qarşısını almaq üçün vizual olaraq tam bərkitməni mühakimə edə bilər, layihənin qəbulunu xeyli asanlaşdırır.

4. Mükəmməl sızdırmazlıq və seysmik performans: Yaxından quraşdırılmış sürtünmə səthləri yüksək polad konstruksiyalar, ağır qurğular və polad körpülər üçün uzunmüddətli dinamik yüklər altında boşalmağa qarşı dayanaraq əla sürüşmə, vibrasiya və yorğunluğa qarşı tutum verir.

5. Yüksək davamlılıq və təhlükəsizlik faktoru: Bütün komponent adi boltlar ilə müqayisədə daha yüksək dartılma, kəsilmə və sıxılma gücünə malik, ilkin yükdaşıyan struktur birləşmələri üçün uyğun olan söndürülmüş və temperlənmiş 10,9 yüksək möhkəmlikli materialı qəbul edir.

Tork Kəsmə Yüksək Güclü Struktur Boltlarının Fərqləndirilmiş Xüsusiyyətləri

Böyük altıbucaqlı yüksək möhkəmlikli boltlar, adi kobud boltlar və dəqiq boltlar ilə müqayisədə üstünlüklər və tətbiq olunan məhdudiyyətlər tikinti, yükdaşıma, dəqiqlik, qəbuletmə, tam dövriyyə dəyəri və birbaşa mühəndislik tətbiqi üçün iş şəraitinə uyğunlaşma daxil olmaqla altı ölçüdən çeşidlənir.

1. Dartma nəzarəti: cüzi insan səhvi ilə ultra yüksək gərginlikdən əvvəl dəqiqlik (əsas vurğu)

1. Vizual mühakimə ilə sabit fırlanma anı öz-özünə qapanma: Son bərkitmə mexaniki olaraq kəsici yiv və spline quyruğu ilə məhdudlaşdırılır. Əvvəlcədən gərginlik qüvvəsi operatorun bacarığının təsiri olmadan komponent quruluşu ilə müəyyən edilir; Kəsmənin tamamlanması yerində çılpaq gözlə görünən ixtisaslı quraşdırmaya bərabərdir. Böyük altıbucaqlı boltlar tork açarı və ya fırlanma bucağının konstruksiyasına əsaslanır, açarın kalibrlənməsi, səth sürtünməsi və əl əməliyyatından təsirlənən böyük diskret ön gərginliyə malikdir və hər birləşmə üçün alət nümunəsinin yoxlanılmasını tələb edir.

2. Stabil ön gərginlik performansı: Eyni spesifikasiyanın gərginlikdən əvvəl sapması ±5% daxilində idarə olunur, böyük altıbucaqlı boltlardan ±10% daha yaxşıdır. Birləşdirilmiş qruplar üzərində vahid gərginlik paylanması tək boltların həddindən artıq yüklənməsinin və ya qeyri-kafi sıxılmasının qarşısını alır.

3. Həddindən artıq sıxma və az sıxma nasazlıqlarını aradan qaldırın: Həddindən artıq fırlanma momenti və ya qeyri-kafi sıxılma nəticəsində yaranan əlaqə nasazlığı nəticəsində ipin zədələnməsi riski yoxdur, böyük partiyalı polad konstruksiya birləşmələri üçün idealdır.

2. Tikinti Effektivliyi: Sadələşdirilmiş prosedurlar, daha sürətli irəliləyiş və aşağı əmək haqqı

1. Sadələşdirilmiş standart iş axını: İlkin bərkitmə və ardınca təkrar fırlanma anı kalibrləməsi və ya yerində fırlanma anı qeydi doldurulmadan bir addımda tamamlanan son bərkitmə. Böyük altıbucaqlı boltlar açarın tez-tez kalibrlənməsini, nöqtə-nöqtə testini və mürəkkəb prosedurlarla forma qeydini tələb edir.

2. Yüksək tək nəfərlik iş qabiliyyəti: Uyğunlaşdırılmış xüsusi elektrik açarı, böyük fabriklərdə və yüksək mərtəbəli polad konstruksiyalarda nəzərəçarpacaq üstünlüklərə malik olmaqla, ekvivalent mühəndislik həcmi üçün tikinti müddətini 20% ~ 35% qısaldaraq, davamlı əməliyyatı dəstəkləyir.

3. Sadə yerdə komponentlərin idarə edilməsi: Bir bolt, bir qayka və bir yuyucunun standart konfiqurasiyası, iki yuyuculu böyük altıbucaqlı boltlar ilə müqayisədə qarışdırmağa və ya itməyə daha az meyllidir.

3. Bağlantı Performansı: Təkmilləşdirilmiş sürüşmə, vibrasiya və yorğunluğa qarşı tutum

1. Etibarlı sürtünmə əlaqəsi: Kifayət qədər və vahid ön gərginlik sabit sürüşmə əmsalı olan lövhə səthlərinə yaxından uyğun gəlir. Böyük altıbucaqlı və adi boltlar ilə müqayisədə daha yaxşı yorğunluq müqaviməti ilə kranın start-stop, külək vibrasiyası və avadanlığın işləməsi kimi dinamik yüklər altında boşalmağa müqavimət göstərin.

2. Yüksək ümumi birləşmə sərtliyi: Yüksək mərtəbəli polad çərçivələr, kran kəmərləri və polad körpülər də daxil olmaqla kritik yükdaşıyıcı mövqelərə tətbiq oluna bilən polad konstruksiyaların ümumi yerdəyişməsi və əyilməsi ilə yük altında minimal birləşmə deformasiyası.

3. Yastıq tipli qüvvə ötürülməsinə tətbiq edilmir: Hər iki məhsul 10,9 dərəcəli yüksək möhkəmlikli boltlardır, Tork Keçiri Yüksək Güclü Struktur Boltlar isə yalnız aydın dizayn bölgüsü ilə sürtünmə tipli birləşmələr üçün nəzərdə tutulmuşdur; adi boltlar əsasən sürüşməyə və vibrasiyaya qarşı zəif performansı olan rulman vasitəsilə yükü ötürür.

4. Qəbul və Keyfiyyətə Nəzarət: Asan yoxlama və rahat keyfiyyət izlənilməsi

1. Vizual qəbul standartı: Kəsilmiş spline quyruğu kvalifikasiya nişanı kimi çıxış edir; buraxılmış və ya natamam bərkitmə nöqtə-nöqtəli yoxlama üçün peşəkar sınaq alətləri olmadan bir baxışda müəyyən edilə bilər ki, bu da nəzarətin və sahənin qəbulunun səmərəliliyini əhəmiyyətli dərəcədə artırır. Böyük altıbucaqlı boltlar ağır iş yükü və tez-tez mübahisələr zamanı tork açarı ilə yenidən yoxlanılmalıdır.

2. Təhlükəsizliyə və yenidən işlənməyə qarşı xüsusiyyət: Spline quyruğu kəsildikdən sonra bərpa edilə bilməz, ikincil bərkidilmə, sökülmə və ya təkrar istifadəni qadağan edərək, icazəsiz boltların boşaldılmasının və qeyri-qanuni təkrar istifadənin effektiv qarşısını almaq, idarə olunan layihə keyfiyyətini həyata keçirmək.

5. Kompleks Xərc və Yerində İdarəetmə Üstünlükləri

1. Daha az köməkçi material və avadanlıq girişi: Böyük miqdarda dəqiq fırlanma anı test cihazı olmadan yalnız ilkin bərkidici açar və xüsusi son kəsmə açarı tələb olunur; böyük altıbucaqlı boltlar üçün çoxlu kalibrlənmiş sınaq alətləri lazımdır.

2. Ehtiyat hissələrin idarə edilməsini aydınlaşdırın: spesifikasiyaların qarışdırılması risklərinin qarşısını almaq üçün sabit üç hissəli birləşmə ilə zavodda əvvəlcədən uyğunlaşdırılmış tam birləşmələr; adi boltlar və böyük altıbucaqlı boltlar yüksək qarışdırma ehtimalı olan səpələnmiş komponentlərə malikdir.

3. Optimallaşdırılmış tam dövrəli hərtərəfli xərc: Vahidin alış qiyməti adi boltlar ilə müqayisədə bir qədər yüksəkdir və böyük altıbucaqlı boltlara yaxındır, lakin qənaət edilmiş əmək, sınaq işləri, tikinti müddəti və yenidən işlərə görə ümumi layihə dəyəri irimiqyaslı layihələr üçün azalır.

6. İş şəraitinə Uyğunluq: Xüsusi ssenarilərdə əvəzolunmaz dəyərə malik hədəflənmiş dizayn

1. Tətbiq üçün üstünlük verilən ssenarilər: Hündür polad tir-sütun birləşmələri, sənaye zavodunun kran kəmərləri, uzun aralıqlı trusslar, polad yerlər və alternativ dinamik yüklərə məruz qalan daimi birləşmə birləşmələri.

2. Ətraf mühitə uyğunluq: qapalı, açıq hava və sahil korroziyalı mühitlər üçün mövcud olan fosfatlama, isti daldırma sinkləmə və Dacromet daxil olmaqla çoxsaylı səth müalicəsi.

7. Dezavantajlar və Tətbiq Limitləri

1. Son bərkitmə üçün tələb olunan birtərəfli iş sahəsi: Spline quyruqlarını sıxmaq üçün xarici boşluq lazımdır; tam qapalı dar kor zonalar bu məhsulu qəbul edə bilməz, burada böyük altıbucaqlı boltlar yeganə alternativdir.

2. Sökülə bilməz və təkrar istifadə edilə bilməz: Boltlar quyruq kəsildikdən sonra tullantıya çevrilir, baxım, yenidənqurma və ya müvəqqəti quraşdırma üçün yararsız olur; böyük altıbucaqlı boltlar qiymətləndirmədən sonra sökülə və yenidən istifadə edilə bilər.

3. Məhdud spesifikasiyanın əhatə dairəsi: M16~M30 əsas ölçüləri, böyük altıbucaqlı boltlar ilə müqayisədə daha az böyük ölçülü və qeyri-standart uzunluq variantları.

4. Xüsusi alət məcburidir: Xüsusi fırlanma anı kəsmə açarı məcburidir; ümumi tork açarları tikintini tamamlaya bilməz.

8. Oxşar Bağlayıcı Məhsulların Müqayisə Cədvəli

9. Seçim Təlimatları

1. Tork Kəsmə Yüksək Güclü Struktur Boltlarını seçin: Açıq iş səthi, kütləvi birləşmələr, dinamik yük və yüksək yorğunluq tələbləri, tikinti və qəbulun səmərəliliyinə üstünlük verən daimi sürtünmə əlaqələri.

2. Böyük altıbucaqlı boltlar seçin: Dar qapalı yer, sonradan baxım və sökülmə tələb edən birləşmələr, böyük ölçülü boltun spesifikasiyası.

3. Adi boltlar seçin: Yalnız müvəqqəti bərkitmə, sürüşmə və ya dinamik yük tələbləri olmayan ikinci dərəcəli komponentlər.

Yerində Tikinti Prosesi

Tətbiq olunan Standartlar: GB 50205-2020 Polad Konstruksiyaların Tikinti Keyfiyyəti üçün Qəbul Standartı, JGJ 82. 10.9 dərəcəli sürtünmə tipli Tork Keçiməsi Yüksək Güclü Struktur Boltlar üçün. Ümumi prosedur: Tikinti hazırlığı → Kontakt səthinin təmizlənməsi → Boltun seçilməsi və uyğunlaşdırılması → İlkin bərkitmə → Son bərkitmə → Qalıq quyruğun təmizlənməsi → Keyfiyyətin qəbulu

1. Tikintidən əvvəl hazırlıq

(1) Texniki və Material Hazırlığı

1. Tikinti cizgilərini, birləşmə formalarını, boltun spesifikasiyalarını (diametr + uzunluq), dizayndan əvvəl gərginlik gücünü və sürüşməyə qarşı əmsal tələblərini yoxlayın.

2. Eyni partiyanın tam uyğun bolt birləşmələrini qəbul edin; müxtəlif partiyaların qarışdırılması, spesifikasiyalar və ya tək komponentlərin ayrıca istifadəsi qadağandır. Məhsul sertifikatlarını, eksenel qüvvə və sürtünmə əmsalı test hesabatlarını yoxlayın.

3. Ümumi istehlaka əsasən eyni spesifikasiyaya malik 3%～5% ehtiyat boltlar yığınlarını hazırlayın.

4. Yağın çirklənməsinin, paslanmanın və toqquşmanın zədələnməsinin qarşısını almaq üçün boltları iplik qoruyucu qolları olan quru anbarda saxlayın.

(2) Kontakt Səthi Müalicə

1. Oksid şkalasını, boyanı, yağı və üzən pası qumlama, partlatma, daşlama və ya idarə olunan paslanma ilə təmizləyin.

2. Sürüşmə əleyhinə əmsalın dizayn tələblərinə cavab verməsini təmin etmək üçün partiya nümunəsinin təkrar yoxlanışını aparın.

3. Komponentlərin yığılmasından əvvəl sürtünmə səthlərini təmiz və quru saxlayın; yağışlı və ya şeh şəraitində tikintini dayandırın.

(3) Alətlər və Operatorlar

1. Alətlər: Tənzimlənən ilkin fırlanma anı açarı, xüsusi elektrik fırlanma anı kəsici son bərkidici açar, spline quyruq çıxarıcı, işarələmə qələmi və ölçmə ölçmə cihazı.

2. Tikintidən əvvəl son bərkidici açarı kalibrləyin və sınaqdan keçirin; operatorlar etibarlı sertifikatlara malik olmalı və işdən əvvəl texniki açıqlama almalıdırlar.

(4) Bolt Uzunluğunun Seçimi Prinsip

Tam bərkidildikdən sonra, qozun xaricində 2～3 tam sap açıq qalmalıdır. Birləşdirilmiş plitələrin ümumi qalınlığına uyğun olaraq dəqiq uzunluğu seçin; həddindən artıq uzun və ya qısa boltlar qadağandır.

2. Komponentin yığılması və boltun daxil edilməsi

1. Polad komponentləri qaldırın və müvəqqəti olaraq düzəldin, oxu, hündürlük və şaquliliyi kalibrləyin. Lövhənin boşluqlarını ölçmə cihazı ilə yoxlayın; boşluq 1,0 mm-dən çox olarsa, spesifikasiyaya uyğun olaraq dayaq lövhələri əlavə edin.

2. Boltun daxil edilməsinin vahid istiqamətini qoruyun (ümumiyyətlə daxili tərəfdən xarici tərəfə); məcburi çəkiclə döymə, qazla kəsmə üsulu ilə deşiklərin raybalanması qadağandır. Texniki sxemə görə həddindən artıq standart deşik sapmasını düzəldin.

3. Paltaryuyanı əyilmədən yalnız qoz tərəfinə düz qoyun.

4. Müvəqqəti boltlar/drift sancaqları vasitəsilə müvəqqəti bərkitmə: Müvəqqəti boltlar hər birləşmədə ümumi deşiklərin ən azı 1/3 hissəsini, minimum 2 dəst təşkil etməlidir.

3. İlkin bərkitmə (məcburi prosedur)

1. Funksiya: Diskret son sıxma fırlanma momentini azaltmaq üçün boşqab boşluqlarını və yanlış hizalanmaları aradan qaldırın.

2. İlkin sıxma anı: Dizayn və ya standartla müəyyən edilir, ümumiyyətlə son sıxma momentinin 50%-i.

3. Sıxma ardıcıllığı

· Tək birləşməli boltlar qrupu: Simmetrik olaraq mərkəzdən ətraf ərazilərə bərkidin

· Uzun birləşdirmə tikişləri: Ortadan hər iki uca qədər bərkidin

1. Sıxılmış və açılmamış boltları ayırd etmək üçün tam ilkin bərkidildikdən sonra qoz və boltun yerlərini markalanma qələmləri ilə bərabər şəkildə qeyd edin.

2. Prinsipcə eyni gündə yığılmış birləşmələr üçün ilkin və son bərkitmə işlərini tamamlayın.

4. Son Sıxma (Əsas Prosedur)

1. Xüsusi elektrik fırlanma anı kəsici açarı qəbul edin: Xarici qol qozunu möhkəm sıxır, daxili qol isə qıvrım quyruğunu tutur, açarı sabit şəkildə işə salın.

2. Kəsmə yivi boyunca spline quyruğu avtomatik olaraq qopana qədər fırlanma anı tətbiq etməyə davam edin və bu, son bərkitməni qeyd edir.

3. Anormal rəftar

· Qırılmamış spline quyruğu və boş açar: açarı, bolt deşiklərinin vəziyyətini və lövhə boşluqlarını yoxlayın, düzəldin və yenidən qurun.

· Fırlanan boltun sapı: Dərhal əməliyyatı dayandırın, yenidən quraşdırmaq üçün yeni tam bolt qurğusu ilə əvəz edin.

1. İlkin sıxma ilə eyni sıxma ardıcıllığına əməl edin; tərs və ya tullanan bərkitmə qadağandır.

2. İlkin və tam sıxılmış vəziyyəti ayırd etmək üçün son bərkidildikdən sonra birləşmələri yenidən qeyd edin.

5. Xüsusi İş Vəziyyəti Müalicəsi

1. Məhdud məkan mövqeləri: Əgər fırlanma anı kəsmə açarı tətbiq oluna bilmirsə, dizayn və nəzarətçinin təsdiqi və tam tikinti qeydləri ilə böyük altıbucaqlı bolt standartlarına uyğun tork metodunu qəbul edin.

2. Gecə və aşağı temperaturda tikinti: Kifayət qədər işıqlandırma və istilik qorunması tələb olunur; qeyri-sabit fırlanma momentinin qarşısını almaq üçün açarı əvvəlcədən qızdırın.

3. Yağışdan sonrakı tikinti: Yalnız sürtünmə səthləri tam quruduqdan sonra işi davam etdirin və səthin vəziyyətini yenidən yoxlayın.

6. Tikintidən Sonra Təmizləmə və Hazır Məhsulun Mühafizəsi

1. Qalıq spline quyruqlarını xüsusi ekstraktorlarla çıxarın və parçaları təsadüfi atmadan bərabər şəkildə yığın.

2. Ətrafdakı zibil və tozdan təmizləyin; saplara və kiçik cızıqlara toxunma anti-pas boyası tətbiq edin.

3. Əvvəlcədən gərginlik itkisinin qarşısını almaq üçün tamamlanmış boltun birləşmələrində təsadüfi döymə, zərbə, alov kəsmə və elektrik qaynağından çəkinin.

4. Boltun işinin yüksək temperaturda pisləşməsinin qarşısını almaq üçün bolt sahələrinin yaxınlığında sonrakı qaynaq əməliyyatları üçün istilik izolyasiya mühafizəsi alın.

7. Keyfiyyətin yoxlanılması və qəbulu

(1) Tam Vizual Təftiş

1. Bütün spline quyruqları son bərkidildikdən sonra kəsilir; buraxılmış, natamam və ya saxta bərkitmə yoxdur.

2. Bolt və qoz-fındıqların boşalması və ya əyilməməsi; Qoz-fındıq xaricində 2～3 açıq yivlər bütöv görünüşü ilə.

3. Aşkar boşluqlar olmadan sıx şəkildə quraşdırılmış sürtünmə səthləri.

(2) Nümunənin təkrar yoxlanması

1. Müəyyən edilmiş nisbətdə nümunə götürülmüş boltlar üzərində fırlanma momentinin təkrar yoxlanışını aparın; fırlanma anı dəyəri icazə verilən sapma diapazonunda qalsa, uyğundur.

2. Qarışıq partiyalar və ya spesifikasiyalar olmadan uyğun montaj istifadəsini yoxlayın.

3. Tikinti qeydlərini, sınaq hesabatlarını və gizli qəbul sənədlərini yoxlayın.

(3) Keyfiyyətsiz Məhsulların Utilizasiyası

1. Buraxılmış / az bərkidilmiş boltlar: Kvalifikasiya edilmiş standarta əlavə sıxma.

2. Həddindən artıq fırlanma momenti, zədələnmiş boltlar və ya fırlanan saplar: Tam yeni boltlar birləşmələrini tamamilə dəyişdirin; zədələnmiş boltların yenidən bərkidilməsi və ya təmiri qadağandır.

8. Tikintiyə ciddi qadağalar

1. Qaz kəsici çuxurun genişləndirilməsi və boltların məcburi çəkiclə vurulması qadağandır.

2. Spline quyruğu kəsildikdən sonra boltların sökülməsi və ya təkrar istifadəsi qadağandır.

3. Müxtəlif istehsalçıların və ya partiyaların bolt birləşmələrini qarışdırmaq qadağandır.

4. Sürtünmə səthlərinin rənglənməsi, məhlul və ya yağla örtülməsi qadağandır.

5. Kalibrlənməmiş və ya nasaz son bərkidici açarlardan istifadə etmək qadağandır.

Sadələşdirilmiş tikinti axınının xülasəsi

Tikinti hazırlığı → Kontakt səthinin təmizlənməsi → Komponentin qaldırılması və müvəqqəti bərkidilməsi → Boltun daxil edilməsi → İlkin bərkidilmə → İşarələmə → Son bərkitmə (Spline quyruğunun kəsilməsi) → Yenidən işarələmə → Qalıq quyruğun təmizlənməsi → Hazır məhsulun mühafizəsi → Tam Vizual Təftiş → Təhvil-Təftiş + Təftiş

Tork Kəsmə Yüksək Güclü Struktur Boltlarının Əsas Performans Parametrləri

10.9S dərəcəsi üçün GB/T 3632-2008 ilə uyğunluq, M16～M30 əsas ölçülərinə tətbiq olunan dizayn və qəbul üçün məcburi göstəricilər. Bir tam montaja 1 bolt, 1 qayka və 1 yuyucu daxildir.

1. Xammal və İstilik müalicəsi

· Bolt materialı: ≤M24 ölçüləri üçün ML20MnTiB; ≥M27 ölçüləri üçün 35VB / 35CrMo

· Qoz və yuyucu material: 10H dərəcəli qoz (35CrMo / 45# polad); 45 # polad yuyucu

· İstilik müalicəsi: Söndürmə + tam söndürmə və istiləşmə üçün yüksək temperaturda istiləşmə; Sərtlik: Bolt 32～38HRC, Qoz 35～45HRC, Yuyucu 35～45HRC

2. 10.9S dərəcəli cıvataların mexaniki xüsusiyyətləri

3. 10.9S Dərəcəsi üçün Standart Ön Gərginlik Gücü (P, kN).

4. Dönmə əmsalı (K)

· Standart diapazon: 0,110～0,150 (mühit temperaturu 10～35℃)

· Dəyişiklik əmsalı: ≤3% (5 qrup nümunə, hər qrup üçün 8 sıxma dövrü)

· Hesablama düsturu: K=T/(P·d) (T = son bərkitmə anı, P = ilkin gərginlik qüvvəsi, d = ipin nominal diametri)

5. Mövzu və Ölçü Dəqiqliyi

· Bolt ipi: Sinif 6g (orta diametrli tolerantlıq ±0,02 mm)

· Qoz sapı: Sinif 6H

· Kritik kəsmə yivi: Yiv dərinliyinə dözümlülük ±0,1 mm; diametri nəzarət edilə bilən qırıq üçün sap kök diametrindən 15%～20% kiçik

· Qoz daşıyan səthin şaquliliyi: ≤1°

· Bolt uzunluğunun tolerantlığı: ±2 mm; Sap düzlüğü ≤1‰

6. Sürüşməyə qarşı və Bağlantı Performansı

· Tələb olunan sürüşmə əleyhinə əmsalı μ: ≥0,45 (qumlama / atışma ilə müalicədən sonra)

· Ön gərginlik dispersiyası: fırlanma anı kəsmə üsulu üçün ≤±8%, təmiz fırlanma anı metodundan ±15% daha yaxşı

· Yorğunluq performansı: Yüksək ön sıxma qüvvəsi nisbi sürüşməni boğaraq, yorğunluğun xidmət müddətini 30%-dən çox artırır.

7. Səthin təmizlənməsi və antikorroziya performansı

1. Fosfatlaşdırma (əsas): Film qalınlığı 5～15 μm, daxili mühit üçün sabit sürtünmə əmsalı

2. İsti daldırma sinkləmə: Sink təbəqəsinin qalınlığı açıq hava və sahil əraziləri üçün ≥85 μm; tıxanmamaq üçün sinklənmişdən sonra ipin yenidən vurması

3. Dacromet örtüyü: Ağır korroziya şəraiti üçün film qalınlığı 6～10 μm, korroziyaya qarşı xidmət müddəti 5 dəfə və daha çox artmışdır

8. Son Sıxılma Nəzarəti və Qəbul Standartı

· Kəsmə momentinin kvalifikasiya standartı: Spline quyruğu kəsmə yivi boyunca qırılır, əvvəlcədən gərginlik gücü dizayn dəyərinin 95% ~ 105% -ə çatır

· Kvalifikasiya olunmuş ip ifşası: qozdan kənarda 2～3 tam sap

· Tikinti dəqiqliyi: Fırlanma anı kəsmə metodunun ön gərginlik dispersiya əmsalı ≤0,08, təmiz fırlanma anı metodunun 0,22-dən çox aşağıdır
