Struktur Polad Bağlantılar üçün Yüksək Güclü Boltlar

Struktur Polad Əlaqələri üçün Yüksək Güclü Boltlar müasir polad konstruksiya mühəndisliyində ən çox istifadə edilən qabaqcadan gərginləşdirilmiş bərkidici komponentlərdir. Twist-kəsmə tipli yüksək möhkəmlikli boltlardan fərqli olaraq, onların boyun yivi yoxdur. Əvvəlcədən gərginlik qüvvəsi tork üsulu və ya fırlanma bucağı üsulu ilə dəqiq tətbiq edilir. Məhsullar iki əsas güc dərəcəsinə bölünür: 8.8 və 10.9. Onlar iki əlaqə üsuluna nail ola bilərlər: sürtünmə növü və sıxılma növü və daxili, açıq, sahil və korroziyalı mühitlər kimi müxtəlif tikinti şərtləri üçün uyğundur.

HAISHENG-in yüksək möhkəmlikli boltlar çeşidi istehsal və sınaq üçün milli standartlara ciddi şəkildə əməl edir. Onlar kifayət qədər ehtiyatdadır və tam texniki xüsusiyyətlərə malikdir. Onlar birbaşa müxtəlif polad konstruksiya fabriklərinin, körpülərin, trussların və hündürmərtəbəli binaların toplu alış və fərdiləşdirmə tələblərinə cavab verə bilər. Onlar layihənin qəbulunun uyğunluğunu təmin etmək üçün tam sınaq məlumatları ilə təchiz edilmişdir.

I. İcra standartları

Bu bölmə, Struktur Polad Əlaqələri üçün Yüksək Güclü Boltlar, polad konstruksiyaların tikintisi və məhsul istehsalı üçün mövcud milli standartlara ciddi şəkildə uyğundur. Bütün istehsal, sınaq və qəbul prosesi qaydalara uyğun olaraq həyata keçirilir. Əsas icra standartları aşağıdakılardır:

1. Məhsulun istehsal standartları: GB/T 1228 - 1231

2. Mühəndislik tikintisinin qəbul standartları: GB 50205 - 2020

II. Məhsulun Əsas Tərifləri və Tətbiq Ssenariləri

2.1 Məhsulun Əsas Tərifi

Böyük altıbucaqlı yüksək möhkəm bolt birləşmə dəsti polad konstruksiyalar üçün xüsusi olaraq əvvəlcədən gərginləşdirilmiş bərkidicidir. Burulma və kəsmə boltlar baş quruluşunun boyun yivi olmadan standart altıbucaqlı baş quruluşunu qəbul edir. Tikinti zamanı, standart ön gərginlik qüvvəsi tork üsulu və ya dönmə bucağı üsulu ilə tətbiq olunur. Yük metal təbəqələrin təmas səthləri, vintin daşıyıcı təzyiqi və vintin kəsilməsi arasındakı sürtünmə qüvvəsi ilə ötürülür. O, iki əlaqə rejiminə bölünür: sürtünmə növü və təzyiq növü, və əksər polad konstruksiyaların yükdaşıyan qovşaqları üçün uyğundur.

2.2 Güc dərəcələri və tətbiq olunan şərtlər

Mühəndislik yükdaşıma şərtlərindəki fərqlərə görə, Struktur Polad Bağlantılar üçün Yüksək Güclü Boltlar iki əsas sinifə bölünür, performansın artıqlığı və ya qeyri-kafi daşıma qabiliyyəti ilə bağlı problemlərin qarşısını almaq üçün müxtəlif tikinti ssenarilərinə dəqiq uyğun gəlir:

1. 10.9 dərəcəli: Güclü daşıma qabiliyyəti və əla yorğunluq müqaviməti ilə tir və sütunlar, sütunlar və tirlər, polad trusslar və körpülər kimi polad konstruksiyaların əsas əsas yükdaşıyan qovşaqları üçün uyğundur.

2. 8.8 dərəcəli: Yüngül polad konstruksiyaların, avadanlıq dayaqlarının və bina qapaq konstruksiyalarının ikinci dərəcəli yükdaşıyıcı qovşaqları üçün uyğundur, yüksək qiymət performansı və adi yüngül yük layihələri ilə uyğunluğu

2.3 Ümumi Materiallar və Məhsulun İdentifikasiyası

Bütün məhsullar yüksək keyfiyyətli alaşımlı polad söndürmə və istiləşmə ilə emal olunur. Material sabitdir, mexaniki xassələri standartlara cavab verir. Materiallar və ya aşağı qarışıq polad çatışmazlığı yoxdur. Uzunmüddətli mühəndislik xidmətinin tələblərinə cavab verir:

1. 10.9 dərəcəli boltlar: Əsas material 20MnTiB， ​​35VB; uyğun qoz-fındıq və yuyucular 35CrMo， 45# poladdan hazırlanır

2. 8.8 dərəcəli boltlar: Əsas material 45# poladdır， 40Cr； uyğun qoz-fındıq və yuyucular 45# poladdan hazırlanır

3. Məhsulun İdentifikasiyası: Boltun gövdəsi 10.9S/8.8S ilə həkk olunub və müvafiq qaykalar 10H/8H ilə həkk olunub. İdentifikasiya aydın və aşınmaya davamlıdır, yerində spesifikasiyanın çeşidlənməsini və keyfiyyətin yoxlanılmasını asanlaşdırır

2.4 Ümumi Spesifikasiyalar və Xüsusi Xidmətlər

Standart spesifikasiyalar əsas mühəndislik layihələri üçün ehtiyatdadır. Xüsusi tikinti ehtiyaclarını ödəmək üçün qeyri-standart layihələr üçün də fərdiləşdirmə dəstəklənir:

1. Nominal diametr: M16， M20， M22， M24， M27， M30

2. Nominal uzunluq: 40mm - 240mm

3. Xüsusi xidmətlər: Ultra uzun spesifikasiyalar, qeyri-standart xüsusi uzunluqlar və xüsusi tolerantlığa uyğun boltlar müxtəlif xüsusi formalı polad konstruksiya layihələrini birləşdirmək üçün işlənə bilər.

III. Standart Tam Set Konfiqurasiyası

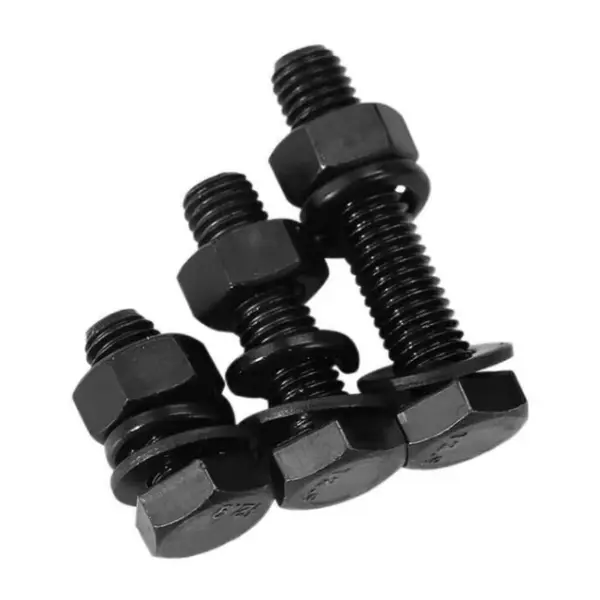

HAISHENG-in Struktur Polad Bağlantılar üçün Yüksək Güclü Boltlarının hamısı zavodda yığılmış tam dəstlərdir. Sabit kombinasiya sökülmür və qarışdırılmır, beləliklə tikinti sahəsində səhv quraşdırma və ya komponentlərin buraxılması nəticəsində yaranan tikinti keyfiyyəti ilə bağlı problemlərdən qaçınır. Tam birləşmə dəstinə aşağıdakılar daxildir: 1 bolt + 1 qoz + 2 yüksək möhkəm yastı yuyucu.

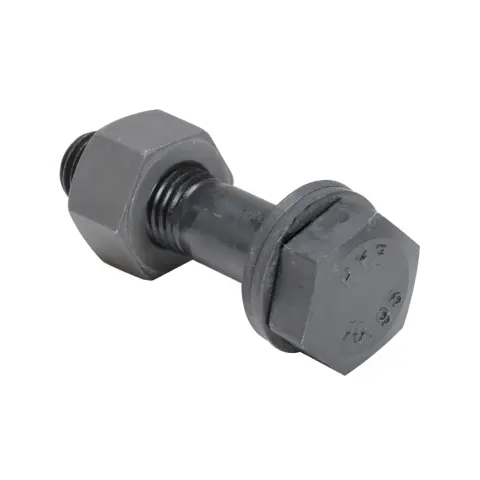

1. Böyük altıbucaqlı yüksək möhkəm boltlar: Standart altıbucaqlı baş dizaynı, tam yivli gövdə, konstruksiyalar üçün universal tətbiq oluna bilən, adi tikinti alətləri ilə uyğundur, son dərəcə güclü çox yönlüdür.

2. Yüksək möhkəm qoz-fındıq: qalınlaşdırılmış altıbucaqlı struktur, bolta uyğun dəqiq iplə, möhkəm bağlanır və sürüşməyə meylli deyil

3. Yüksək möhkəm düz yuyucular: tikinti zamanı boltun başının altında və qaykanın hər iki tərəfində ayrıca quraşdırılır, təzyiqi effektiv şəkildə paylayır, bərkidilmə zamanı polad konstruksiya əsasının zədələnməsinin qarşısını alır.

IV. Səthi müalicə prosesi

Korroziyaya qarşı, aşınmaya davamlılıq və sürüşməyə qarşı müxtəlif tikinti mühitlərinin tələblərinə cavab vermək üçün biz üç yetkin səth müalicəsi həllini təklif edirik. Satınalma departamenti layihə şərtlərinə əsasən növü birbaşa seçə bilər:

1. Fosfatlaşdırma və qaralama müalicəsi: Daxili quru emalatxanalar və qapalı polad konstruksiya layihələri üçün uyğundur. Sabit sürtünmə əmsalı, yüksək qiymət performansına malikdir və mülki və sənaye polad konstruksiyaları üçün əsas seçimdir.

2. İsti daldırma sinkləmə müalicəsi: Xarici, açıq hava, sahil rütubətli və yüngül korroziya mühitləri üçün uyğundur. Əla antikorroziya performansına malikdir. Sinklənmədən sonra vidaların hamar və maneəsiz bağlanmasını təmin etmək üçün səth bərabər şəkildə qapaqdan təmizlənir.

3. Dacromet müalicəsi: Güclü korroziya, yüksək rütubət və kimyəvi zavod əraziləri və s. üçün uyğundur. O, üstün anti-korroziya performansı ilə sabit sürüşmə qabiliyyətini birləşdirir, birləşmələrin xidmət müddətini uzadır.

V. Tikintiyə Dəstək Alətləri və Material Konfiqurasiyası

5.1 Xüsusi tikinti alətləri

Bu bölmə: Konstruktiv Polad Bağlantılar üçün Yüksək Güclü Boltlar adi standartlaşdırılmış tikinti maşınları ilə uyğun gəlir, xüsusi xüsusi avadanlıq tələb etmir və bununla da tikinti sahəsində tikinti xərclərini azaldır: Tork Açarı (həm ilkin, həm də son bərkitmə üçün), Bucaq Ölçer, Qalınlıq Ölçer, Marker Qələm, Kontakt Səthi Taşlama Alətləri

5.2 Qablaşdırma və Zavod Sənədləri

1. Qablaşdırma spesifikasiyalar: Hər bir partiya müstəqil olaraq tam dəst kimi qablaşdırılır və hissə-hissə satmaq, partiya və modelləri qarışdırmaq qəti qadağandır. Bu, tikinti sahəsində anbarın saxlanmasını, tələbin alınmasını və inventar yoxlanmasını asanlaşdırır.

2. Dəstəkləyici Sənədlər: Məhsulların hər bir partiyası layihənin yoxlanılması və qəbulu üçün birbaşa istifadə oluna bilən tam və uyğun sənədlər, o cümlədən Məhsulun Uyğunluq Sertifikatı, Mexaniki Performans Sınaq Hesabatı, Gərginlikdən əvvəl Sınaq Hesabatı, Tork əmsalı Test Hesabatı, Sürüşməyə qarşı Əmsal Test Hesabatı ilə birlikdə gəlir.

VI. Əsas Məhsul Üstünlükləri

Adi boltlar ilə müqayisədə, Struktur Polad Bağlantılar üçün Yüksək Güclü Boltlar, polad konstruksiya birləşmələrində boşalma, deformasiya və sürüşmə kimi ümumi mühəndislik problemlərini effektiv şəkildə həll edərək, struktur dayanıqlığı, xidmət müddəti və mühəndislik təhlükəsizliyi baxımından əhəmiyyətli üstünlüklərə malikdir:

1. Sabit mexaniki xüsusiyyətlər: Yüksək möhkəmlik və yaxşı möhkəmlik, uzunmüddətli yük altında uzanan deformasiyaya və qırılmaya davamlı, ağır yük və alternativ yük şəraiti üçün uyğundur

2. Əla sürüşməyə qarşı performans: Adekvat və vahid əvvəlcədən bərkidici qüvvə, lövhələr arasında sıx təmas, birgə sürüşmə riskini effektiv şəkildə aradan qaldırır

3. Güclü seysmik və yorğunluq müqaviməti: Avadanlıqların vibrasiyasına, külək vibrasiyasına və dəyişən yüklərə davamlıdır, hündür və böyük diapazonlu polad konstruksiyalar üçün uyğundur

4. Yüksək ümumi təhlükəsizlik: birləşmədə qüvvənin vahid paylanması, polad konstruksiyanın ümumi dayanıqlığını əhəmiyyətli dərəcədə yaxşılaşdırmaq, mühəndislik risklərini azaltmaq və təhlükəsizlik əmsalını artırmaq

5. Güclü tikinti uyğunluğu: Standartlaşdırılmış struktur, rahat quraşdırma, iri miqyaslı toplu polad konstruksiya tikintisi üçün uyğun, tikinti müddətini qısaldır və əmək xərclərini azaldır

VII. Məhsulun Fərqləndirilməsi İşarələri

7.1 10.9 dərəcəli tork-kəsmə yüksək möhkəmlikli boltlar ilə müqayisə

1. Tikinti məkanının uyğunlaşması genişdir: Quyruq formalı başlığı sıxmağa ehtiyac yoxdur, birtərəfli əməliyyat, qapalı boşluq, dar və gizli qovşaqlar və qutu tipli sütunların daxili quruluşu normal şəkildə qurula bilər, mürəkkəb qovşaqların tikinti problemlərini həll edir və onun çox yönlüliyi burulma-kəsmə tipli boltlar ilə müqayisədə çox yüksəkdir.

2. Təmir edilə bilən və təkrar istifadə edilə bilən: Dağıdıcı boyun qıran quruluş olmadan, normal olaraq mühəndislik baxımı, təmir, yenidən işləmə və ya müvəqqəti montaj zamanı sökülə bilər; keyfiyyətli görünüşə, yivlərə və mexaniki xassələrə malik birləşmə cütləri yenidən istifadə oluna bilər, bu da mühəndislik istehlak materiallarının dəyərini azaldır.

3. Daha böyük spesifikasiya seçim diapazonu: Ultra-böyük diametrlər, ultra uzun və qeyri-standart spesifikasiyalar üçün fərdiləşdirilə bilər, ultra qalın laminatlı lövhələr, həddindən artıq böyük yüklər və xüsusi qovşaqlar üçün uyğundur, burulma-kəsmə tipli boltların məhdudiyyətlərini kompensasiya edir.

4. İkili qüvvə rejimi uyğunluğu: Bağlantı üsullarının həm sürtünmə, həm də daşıyıcı növlərini dəstəkləyir, ağır yüklü statik yük qovşaqları daha çox mühəndislik dizayn sxemləri üçün uyğun olan daşıma qabiliyyətini artırmaq üçün daşıyıcı növü seçə bilər.

Nisbi mənfi cəhətlər

1. Əvvəlcədən gərginlik qüvvəsi dəzgahın dəqiqliyi, əllə işləmə və ətraf mühit amillərindən təsirlənən fırlanma momenti və bucaq nəzarətinə əsaslanır, gərginlikdən əvvəl qüvvənin dəqiqliyi burulma-kəsmə tipli boltlardan bir qədər aşağıdır və diskret sapma bir qədər böyükdür.

2. Tikinti hər bir bolt üçün fırlanma momentinin yoxlanılması, daha çox proses və daha çətin qəbul proseduru tələb edir, ümumi tikinti və qəbulun səmərəliliyi burulma-kəsmə tipli boltlardan daha aşağıdır.

3. Standart konfiqurasiya bir bolt, bir qoz, iki yuyucu, daha çox aksesuardır və çeşidləmə səhvlərinə meylli olan ətraflı sayt çeşidlənməsi və nəzarəti tələb olunur.

VIII. Standartlaşdırılmış Tikinti Texnikaları

GB 50205-2020 qəbul standartına uyğunlaşdırılmış əsas metod tikinti üçün fırlanma anı tətbiqidir və yüksək dəqiqlikli birləşmələr dönmə bucağı üsulunu seçə bilər. Bütün proses standartlaşdırılmış, izlənilə bilən və yoxlanıla biləndir.

8.1 Tikintidən əvvəl hazırlıq

1. Texniki Materialın yoxlanılması: Tikinti cizgilərini, boltun spesifikasiyalarını, möhkəmlik dərəcələrini, dizayndan əvvəl gərginlik qüvvəsini, fırlanma anı əmsalı və sürüşməyə qarşı əmsalları yoxlayın; tam birləşmə dəstlərinin eyni partiyasını ciddi şəkildə istifadə edin və qarışıq partiyaları və qarışıqları qadağan edin; ümumi istifadəyə görə 3%-5% ehtiyat hissələri ehtiyatı. Boltlar pas və yağın çirklənməsinin qarşısını almaq üçün iplər üzərində qoruyucu qolları quraşdırılmış quru anbarda saxlanılır.

2. Səthin sürtünmə ilə işlənməsi: Qumlama, püskürtmə, qum çarxının üyüdülməsi, paslanma və s. vasitəsilə plitələrin təmas səthlərindən boyanı, oksid şkalasını, üzən pası və zibilləri tamamilə təmizləyin; yalnız sürüşmə əleyhinə əmsallara uyğun olaraq nümunə götürmə sınaqlarını həyata keçirin; yalnız spesifik konstruksiyaya uyğun olaraq və davam edən əmsallara uyğun olaraq. standartlar； yağışlı havada və lövhənin səthi şehli olduqda işi dayandırın.

3. Avadanlığın kalibrlənməsi: İlkin bərkidici və son bərkidici fırlanma anı açarları tikintidən əvvəl kalibrlənməli və etibarlı müddət ərzində istifadə edilməlidir; kalibrlər, marker qələmlər, genişləndirici alətlər və dönmə bucağı alətləri hazırlayın.

4. Spesifikasiya seçimi: Üst-üstə yığılmış lövhələrin ümumi qalınlığına əsaslanaraq müvafiq spesifikasiyaları seçin， və standartlara cavab verməyən həddindən artıq uzunluq və ya qısa saplardan qaçınmaq üçün bərkidildikdən sonra qozun açıq yivlərinin 2-3 diş olmasına nəzarət edin.

8.2 Komponentin yığılması və boltun daxil edilməsi

1. Polad komponentlərin qaldırılması və yerləşdirilməsi, oxun, hündürlüyün və şaquliliyin düzəldilməsi; plitələr arasındakı boşluq 1 mm-dən çox olduqda, spesifikasiyalara uyğun olaraq müvafiq qalınlıqdakı yastıqları əlavə edin.

2. Yerləşdirmə üçün müvəqqəti bərkidicilərin sayı birləşmədəki deşiklərin ümumi sayının 1/3-dən az olmayan və ən azı 2 dəst olan müvəqqəti boltlar və pərçimlərdən istifadə edin.

3. Boltun sərbəst daxil edilməsi， qazın kəsilməsinin genişlənməsinin qadağan edilməsi； zorla daxil etmək üçün çəkiclə vurması； deşik mövqeyinin sapması standartdan artıq olarsa, xüsusi texniki plana uyğun olaraq düzəldilməlidir.

4. Yuyucuların standart şəkildə yerləşdirilməsi: Bir düz yuyucunu boltun başının altına və birini qaykanın yan tərəfinə qoyun, onların əyilmədən bərabər şəkildə yerləşdirilməsinə əmin olun; standart konstruksiyanı təmin etmək üçün boltun daxil edilmə istiqaməti bütün sahə üzrə vahid olmalıdır.

8.3 İlkin bərkitmə işinin gedişi

1. Funksiya: Boşluq və yanlış hizalanma məsələlərini aradan qaldırın, son sıxma momentinin sapmasını azaldın və vahid ümumi bərkitməni təmin edin.

2. Dönmə momentinin dəyəri: Ümumiyyətlə, son sıxma momentinin 50%-ni götürün.

3. Sıxma ardıcıllığı: Qrup bolt birləşmələri üçün, simmetrik olaraq mərkəzdən periferiyaya sıxın; uzun birləşmə tikişləri üçün, ortadan hər iki uca doğru irəliləyin.

4. İdentifikasiyaya Nəzarət: İlkin bərkidildikdən sonra, bərkidilmiş və bərkidilməyən yerləri ayırd edərək, eyni gündə yığılmış qovşaqlar üçün, eyni gündə ilkin və son bərkitmə əməliyyatlarını tamamlayın.

8.4 Son bərkitmə əsas işi

Birinci üsul: Dönmə momenti metodu

1. T = K⋅P⋅d (K = fırlanma anı əmsalı， P = standart ön gərginlik qüvvəsi， d = boltun nominal diametri) düsturuna əsasən son sıxma momentini hesablayın.

2. Kalibrlənmiş fırlanma anı açarlarından istifadə edin, hər bir boltu hesablanmış dəyərə uyğun olaraq sıxın, fırlanma momentinin icazə verilən diapazonda sapmasına ciddi şəkildə nəzarət edin.

3. Sıxma ardıcıllığı ilkin bərkitmə ilə eyni qalır， və əməliyyatdan sonra keyfiyyətin yoxlanılması və yoxlanılmasını asanlaşdırmaq üçün onu identifikasiya üçün qeyd edin.

İkinci üsul: Dönmə bucağı üsulu

1. İlkin bərkidildikdən sonra, qayığı istinad kimi istifadə edin, qozunu dizayn və spesifikasiya tələblərinə uyğun olaraq fırladın və burulma bucağı vasitəsilə əvvəlcədən gərginlik qüvvəsini dəqiq idarə edin.

2. Dönmə bucağı dəyərinin düzgünlüyünü təmin etmək və yüksək dəqiqlikli tikinti tələblərinə cavab vermək üçün dönmə bucağı aləti ilə bütün prosesi izləyin.

İstisna İdarəetmə Spesifikasiyaları

Əgər sıxma zamanı boltun fırlanması, ipin sürüşməsi və ya komponentin deformasiyası kimi problemlər yaranarsa, əməliyyatı dərhal dayandırın, bütün qrupu tamamilə yeni birləşmə dəstləri ilə əvəz edin və köhnə boltların təkrar bərkidilməsini, təmirini və təkrar istifadəsini qadağan edin.

8.5 Xüsusi fırlanma momentinin yenidən yoxlanması

Son bərkitmədən sonra, müəyyən edilmiş nisbətə uyğun olaraq fırlanma anı təsadüfi nümunə götürün və yenidən yoxlayın və ölçülmüş fırlanma anı icazə verilən sapma diapazonunda olarsa, uyğun sayılır; əgər təkrar yoxlama uğursuz olarsa, yoxlama diapazonunu genişləndirin və hələ də keyfiyyət risklərini aradan qaldırmaq üçün yenidən işləmək üçün hamısını qaytarın və dəyişdirin.

8.6 Xüsusi şəraitdə məhsulun mühafizəsi və xüsusi konstruksiya

1. Toqquşmayın, elektrik qaynaqından yüksək temperaturda bişməyə məruz qaldıqda və ya artıq dartılmış qovşaqların alovla kəsilməsindən əvvəl gərginlik gücünün zəifləməsinin qarşısını almaq üçün; sonrakı qaynaq əməliyyatları üçün, istilik izolyasiyasının qorunması tədbirlərini həyata keçirin.

2. Aşağı temperaturlu tikinti üçün fırlanma momentinin dəqiqliyi ilə bağlı problemlərin qarşısını almaq üçün maşını əvvəlcədən qızdırın; yağışdan sonra işə davam etməzdən əvvəl sürtünmə səthlərinin tamamilə qurumasını gözləyin.

3. Dar və gizli birləşmələr üçün düzgün tikinti və yoxlamanı təmin etmək üçün əvvəlcə qısa tutacaqlı tork açarlarından istifadə edin.

8.7 Keyfiyyətin qəbulu və tikinti qadağaları üçün əsas məqamlar

1. Hərtərəfli vizual yoxlama: Contanın quraşdırma mövqeyi dəqiqdir, əskik və ya əyilməzdir; qoz ipin 2-3 dişinə məruz qalır; hec bir problemi yoxdu yada cixib.

2. Məlumatların yoxlanılması: Açarın kalibrləmə qeydləri, sürtünmə əmsalı hesabatı, fırlanma momentinin yoxlanılması qeydləri və gizli layihənin qəbulu qeydləri tam və bütövdür, bu, hamar yoxlama və qəbula imkan verir.

3. Məcburi tikinti qadağaları: Müxtəlif istehsalçıların və partiyaların birləşmə cütlərini qarışdırmaq qəti qadağandır; sürtünmə səthinə boya və ya harç tətbiq etmək qəti qadağandır; keyfiyyətsiz cıvataların yerində yenidən bərkidilməsi və ya təmiri qəti qadağandır.

8.8 Sadə tikinti prosesinin gedişi

Tikinti hazırlığı → Sürtünmə səthinin müalicəsi → Komponentin korreksiyası + müvəqqəti fiksasiya → Boltun daxil edilməsi → İlkin bərkidilmə + işarələmə → Son bərkitmə + işarələmə → Dönmə momentinin seçilməsinin təkrar yoxlanması → Hazır məhsulun qorunması → Tamamlamanın qəbulu

IX.Əsas performans parametrləri

9.1 Xammal və Sərtlik

1. 10.9 dərəcəli Bolt: 20MnTiB, 35VB, 42CrMo

2. 8.8 dərəcəli Bolt: 45# polad, 40Cr

3. Qoz və Yuyucu: 45# polad, 35CrMo

4. İstilik müalicəsi: İnteqral söndürmə + yüksək temperaturda istiləşmə

5. Rockwell Sərtliyi (HRC): 10.9 dərəcəli boltlar: 32～38; 8.8 dərəcəli boltlar: 24～31; Qoz-fındıq və yuyucu: 35～45

9.2 Mexaniki xüsusiyyətlər (Minimum dəyər)

9.3 Standart Qabaqcıl Gərginlik Qüvvəsi (Məqsəd 10.9, Vahid: kN)

Qeyd: 8.8 dərəcəli yüksək möhkəmlikli boltlar dizayn fırlanma momentinə uyğun olaraq qurulmuş məcburi vahid ön gərginlik qüvvəsinə malik deyildir.

9.4 Dönmə momenti əmsalı

1. Standart diapazon: 0,110～0,150

2. Variasiya əmsalı: ≤3%

3. Hesablama düsturu: T=K⋅P⋅d (T=Son dartma anı, K= Dönmə əmsalı, P=Qabaqcadan gərginlik qüvvəsi, d=Boltun nominal diametri)

9.5 İplik və Ölçü Dözümlülük

1. Yivlərin dəqiqliyi: Bolt Sinfi 6g, Qoz Sinfi 6H

2. Boltun ümumi uzunluğuna dözümlülük: ±2 mm

3. Sap düzlüğü: ≤1‰

4. Qoz daşıyan səthin şaquliliyi: ≤1°

9.6 Bağlantı və sürüşməyə qarşı Performans

1. Sürüşmə əleyhinə əmsalı (qumlama/partlayışla müalicə): μ≥0,45

2. Fırlanma momenti metodunun ön gərginlik dispersiyası: ≤±10%

3. Güc rejimi: Sürtünmə tipli və rulman tipli birləşmələri dəstəkləyin

9.7 Səthin antikorroziya parametrləri

1. Fosfatlaşdırma və qaralma: Film qalınlığı 5～15 μm, daxili layihələr üçün sabit sürtünmə əmsalı

2. İsti daldırma sinkləmə: Sink təbəqəsi ≥85 μm, açıq və sahil korroziyalı mühitlər üçün uyğundur, ipin yenidən vurulması tələb olunur

3. Dacromet örtüyü: Film qalınlığı 6～10 μm, ağır korroziyaya qarşı iş şəraiti üçün tətbiq olunur

9.8 Yerində Quraşdırmanın Qəbul İndeksi

1. Yuyucunun konfiqurasiyası: boltun başının altında 1 yuyucu + qayka tərəfində 1 yuyucu, əskik və ya tərs quraşdırma yoxdur

2. Kvalifikasiya edilmiş standart: qozdan kənarda 2～3 açıq tam saplar

3. Sıxma qaydası: Bolt qrupları üçün mərkəzdən ətrafa simmetrik sıxma

4. İlkin sıxma anı: Son sıxma momentinin təxminən 50%-i

X. Zavod Təchizatının Üstünlükləri

1. Mənbə fabrikindən birbaşa tədarük: HAISHENG uzun illərdir polad konstruksiya bərkidicilərinin istehsalı ilə dərindən məşğul olmuşdur. Onun öz istehsal xətləri və keyfiyyət yoxlama qrupları var ki, bu da vasitəçilərə ehtiyacı aradan qaldırır və toplu satınalmalar daha yaxşı iqtisadi səmərəlilik təklif edir.

2. Anbarda olan malların stabil çatdırılması: Bütün əsas spesifikasiyalar mütəmadi olaraq anbarda saxlanılır ki, bu da təcili doldurmalara və iri miqyaslı sifarişlərin çatdırılmasına tez cavab verməyə imkan verir, layihə cədvəlinin gedişatını təmin edir.

3. Tam prosesin keyfiyyətinin yoxlanılması və izlənilməsi: Xammalın daxil olmasından, istilik emalından hazır məhsulun çatdırılmasına qədər bütün proses boyu çoxsaylı yoxlamalar aparılır. Hər bir partiya layihənin qəbulu üçün izlənilməsini dəstəkləyən tam yoxlama materialları təqdim edə bilər.

4. Xüsusi dəstəkləyici xidmətlər: O, qeyri-standart spesifikasiyaların fərdiləşdirilməsini, səthin işlənməsinin fərdiləşdirilməsini və mühəndislik toplu sifarişlərinin birdəfəlik təchizatını dəstəkləyir, polad konstruksiya bərkidiciləri üçün satınalma ehtiyaclarını hərtərəfli həll edir.
