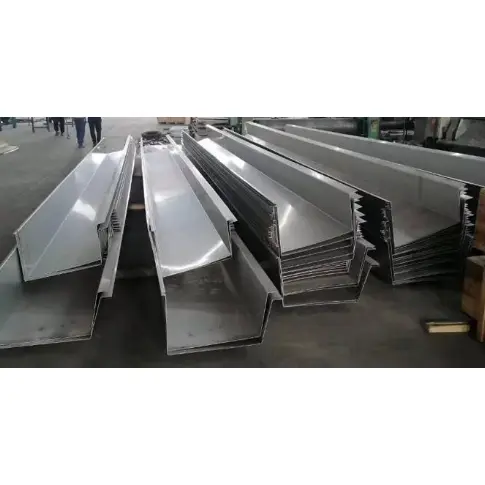

Binalar üçün Polad Dam Oluk Sistemi

Binalar üçün Polad Dam Oluk Sistemi damın rənglə örtülmüş polad panellərindən yağış suyunu toplamaq və onu eniş boruları vasitəsilə açıq havaya yönəltmək üçün qarmaqlarda yerləşdirilmiş drenaj kanallarından ibarətdir. Onlar yüngül polad sənaye zavodları, kosmik çərçivələr və retikulyar qabıqlı damlar üçün drenaj sistemlərinin vacib komponentləridir. Mövcud növlərə fabrikdə bitmiş rənglə örtülmüş polad tıxaclar, paslanmayan polad oluklar və sinklənmiş polad təbəqələrdən yerində formalaşmış oluklar daxildir; onlar ikinci dərəcəli pərçimlər və ya polad konsol şüaları üçün qorunur.

Sistem Konfiqurasiyasına Baxış

1. Əsas çuxur gövdəsi

1) Rənglə örtülmüş polad kanal: Dam kimi eyni Al-Zn ərintisi ilə örtülmüş əsas materialdan (AZ150/AZ275) istifadə edir; qalınlığı 0,6-1,0 mm; standart açılış enləri 200/250/300 mm; daxili sənaye müəssisələri üçün əsas seçimdir.

2) 304 Paslanmayan polad kanal: Qalınlıq 0,7–1,2 mm; sahilyanı ərazilər və kimyəvi korroziya riski olan mühitlər üçün nəzərdə tutulmuşdur.

3) Yerində formalaşmış sinklənmiş polad kanal: 1,2-2,0 mm isti daldırma sinklənmiş təbəqə yerində əyilmiş; uzun müddətli kosmik çərçivələr və əlavə uzun kornişlər üçün uyğundur.

2. Yükdaşıyan və bərkidici komponentlər

Oluk mötərizələri (isti daldırma sinklənmiş yastı çubuq və ya bucaqlı dəmir): 600-800 mm intervallarla; saçaq üçün sabit C-bölmə konsol purlins;

Saçaq kənarı pərdələri və konsol tirləri: Oluk yükünü dəstəkləyin.

3. Birgə və Hidroizolyasiya Aksesuarları

Birləşdirmə qapaqları və son plitələr (novların uclarını möhürləmək üçün);

Butil suya davamlı sızdırmazlıq lenti, hava şəraitinə davamlı struktur mastik və kor pərçimlər;

Genişləndirici birləşmələr: İstilik genişlənməsini və büzülməsini təmin etmək üçün əlavə uzun oluklar üçün təxminən hər 12 metrdən bir quraşdırılır.

4. Aşağı boru sisteminin komponentləri

1) Yağış suyu bunkeri: Yağış suyunu kanalizasiya etmək üçün kanalın dibinə qaynaqlanmış və ya bərkidilmiş şəkildə quraşdırılmışdır;

2) Aşağı boru: PVC boru / sinklənmiş polad boru / rəngli örtüklü polad yuvarlaq boru (diametrləri φ110, φ160);

3) Boru sıxacları, dirsəklər, toplama bunkerləri və yer səviyyəsindəki boşaltma dirsəkləri.

5. Damın kənarlarının bitirilməsi üçün aksesuarlar

Kornişin yanıb-sönməsi, tıxacın haşiyəsi, dam panelinin uzadılması (su dayanması) və qövs uclarının yanıb-sönməsi; bunlar yağış suyunun kornişin altından geri axmasının qarşısını alır.

6. Köməkçi materiallar

İzolyasiya (dondurmanın qarşısını almaq üçün soyuq bölgələrdə olukların xarici hissəsinə tətbiq olunur) və buxar maneə lenti.

Ümumi Konfiqurasiya Sxemləri

1. Standart daxili zavod: AZ150 rəngli örtüklü polad tıxac + sinklənmiş mötərizələr + PVC110 aşağı boru + butil mastik

2. Yağışlı çay kənarı zavodu: AZ275 (yüksək sink örtüklü) rəngli polad kanal + sinklənmiş fitinqlər + əlavə genişləndirici birləşmələr

3. Sahil / Kimya zavodunun kosmik çərçivəli damı: 304 paslanmayan poladdan tıxac + paslanmayan poladdan axın sistemi + dondan qorunmaq üçün xarici izolyasiya

Korroziyaya qarşı konfiqurasiya

1. Binalar üçün rənglə örtülmüş Polad Dam Oluk Sistemi: Daxili ərazilər üçün AZ150, sahilyanı ərazilər üçün AZ275;

2. Paslanmayan polad: Dərəcə 304; mötərizələr vahid şəkildə isti daldırma sinklənmişdir (örtünün qalınlığı ≥80μm).

Əsas üstünlüklər hansılardır?

I. Yüngül; əsas polad konstruksiyaya yükü artırmır

Rənglə örtülmüş polad və ya paslanmayan polad oluklar nazik ölçülü materialdan hazırlanır və tökmə beton kornişlərdən daha az çəkiyə malikdir. Onlar daha böyük polad sütunlar və ya üzük şüaları tələb etmədən birbaşa korniş pərdələrinə bərkidilə bilər və bununla da əsas polad konstruksiyaya qənaət edilir. Onlar portal sərt çərçivələr, kosmik çərçivələr və retikulyar qabıqlar da daxil olmaqla müxtəlif uzunmüddətli polad dam örtükləri sistemləri üçün uyğundur.

II. Sürətli tikinti, quru montaj və qısa layihə müddəti

Zavod istehsalı olan kanal seqmentləri pərçimlər və möhürlənmiş birləşmələrdən istifadə etməklə yerində yığılır, kalıp, tökmə və suvaq kimi yaş prosesləri aradan qaldırır. Həddindən artıq uzun qarmaqların sürətli seqmentli quraşdırılması damın bitirmə mərhələsini əhəmiyyətli dərəcədə qısaldır, halbuki beton oluklar uzun qurutma müddətlərini tələb edir və havadan çox asılıdır.

III. Əla su izolyasiya bütövlüyü və aşağı sızma riski

1. Panellər panelin gövdəsində tikişlərin olmaması təmin edilməklə, inteqrasiya olunmuş əyilmə yolu ilə formalaşır; birləşmələr üçqat hidroizolyasiya sisteminə malikdir: butil sızdırmazlıq lenti, havaya davamlı mastik və pərçimlər.

2. İnteqrasiya edilmiş genişləndirici birləşmələr istilik genişlənməsini və büzülməsini təmin edir, istilik gərginliyi nəticəsində yaranan uzun oluklarda çatların və sızmaların qarşısını alır; beton oluklar çatlamağa, birləşmənin pozulmasına və sonradan sızmağa meyllidir.

IV. Çevik materialın təsnifatı; müxtəlif mühitlərə uyğun hava və korroziyaya davamlılıq

Daxili: AZ150 Al-Zn örtüklü rəngli polad; Yağışlı çaykənarı ərazilər: AZ275 (yüksək sink örtüyü);

Sahil/Kimyəvi zonalar: 304 paslanmayan polad. Materiallar quru, yağışlı və duzlu mühitlərə uyğunlaşdırılmışdır və 8-25 il xidmət müddəti təklif edir.

V. Dizaynın yüksək uyğunlaşması; nizamsız kornişlər üçün uyğundur

Xüsusi əyilmə, dairəvi və ya qeyri-müntəzəm damları asanlıqla tamamlayan əyri retikulyar qabıqları, yelçəkən formalı kornişləri və dəyişən genişlikdə çəpərləri yaratmağa imkan verir; əksinə, qeyri-müntəzəm beton olukların tikintisi bahalı və çətindir.

VI. Quraşdırıldıqdan sonra sadə qulluq

Lokallaşdırılmış sızmalar tək nov seqmentinin dəyişdirilməsi və yenidən möhürlənməsi ilə düzəldilə bilər; açıla bilən dizayn yığılmış zibilin asanlıqla çıxarılmasına imkan verir; polad material təkrar emal edilə bilər və obyektin təmiri zamanı sökülə və yenidən istifadə edilə bilər.

VII. hamar drenaj; hamar daxili divarlar çöküntülərin yığılmasının qarşısını alır

Soyuq haddelenmiş formalaşdırma palçıq və kir yığılmasına müqavimət göstərən hamar, düz daxili divarları təmin edir; yağış suyunun sürətli axını və güclü fırtınalar zamanı üstün drenaj qabiliyyəti (kobud beton kanallarla müqayisədə) damın üzərinə daşqın və geri axın riskini azaldır.

VIII. Nəzarət edilə bilən xərclər

Standart polad dam tıxac sistemlərinin ümumi dəyəri, əlavə uzun, geniş boşluqlu kosmik çərçivə damları üçün daha böyük iqtisadi üstünlüklərə malik, yerində tökmə beton novlardan daha aşağıdır.

Əsas fərqləndiricilər hansılardır?

I. Polad Konstruksiyalara Uyğun Yüngül Dizayn

İncə divarlı rəngli polad və ya paslanmayan polad oluklar olduqca yüngüldür; onlar daha böyük polad sütunlar və ya bünövrələr tələb etmədən, yalnız səliqəli pərdələr və ya mötərizələrdən istifadə etməklə dayandırıla bilər. Onlar kosmik çərçivələr, retikulyar qabıqlar və uzun müddətli yüngül polad damlar üçün üstünlük verilən seçimdir. Bunun əksinə olaraq, beton oluklar ağır ölü yüklər qoyur və əlavə beton üzük şüaları tələb edir, mülki tikinti xərclərini əhəmiyyətli dərəcədə artırır.

II. Quru Quraşdırma və Sürətli Quraşdırma

Oluklar fabrikdə müəyyən uzunluqlarda hazırlanır və kor pərçimlər və mastikdən istifadə etməklə yerində yığılır, beləliklə forma, tökmə, suvaq və ya bərkitmə ehtiyacını aradan qaldırır. On minlərlə kvadratmetr ərazini əhatə edən fabrik binaları üçün çarx qurğuları bir neçə gün ərzində tamamlana bilər. Beton oluklar temperatur və hava (yağış/qar) ilə məhdudlaşdırılır və uzun qurutma dövrləri tələb edir, nəticədə tikinti müddətlərində əhəmiyyətli fərq yaranır.

III. Yüksək suya davamlı etibarlılıq və termal genişlənmə/daralma müqaviməti

1. Oluklar yalnız bölmələr arasında birləşmələri olan tikişsiz, tam əyilmiş gövdələrə malikdir. Sistemlər istilik genişlənməsi və büzülməsi səbəbindən çatlama risklərini aradan qaldırmaq üçün butil lent, havaya davamlı mastik və genişləndirici birləşmələrdən istifadə edir.

2. Beton oluklar istilik genişlənməsi, büzülməsi və çökməsi səbəbindən çatlamağa, sızmaya və birləşmənin pozulmasına meyllidir. PVC kanalları aşağı temperaturda kövrək olur və çatlayır, yüksək temperaturda isə deformasiyaya uğrayır və sallanır.

IV. Bölgəyə Xüsusi Korroziyaya Müqavimət üçün Materialın Qiymətləndirilməsi

Seçimlər 5 ildən 25 ilə qədər xidmət müddəti təklif edən AZ150 Al-Zn örtüklü poladdan (daxili) və AZ275 yüksək sink örtüklü poladdan (yağışlı ərazilər) 304 paslanmayan poladdan (sahil/kimyəvi zonalar) qədər dəyişir. Kərpic olukları kimi alternativlər çiçəklənmədən və aşınmadan əziyyət çəkir, beton asanlıqla parçalanır və standart PVC UV şüaları altında pisləşir.

V. Qeyri-müntəzəm damlar üçün yüksək formalaşma qabiliyyəti

Yerdə əyilmə əyri karnizləri (torlu qabıqlar), yelçəkən formalı qapaqları və dəyişkən hissəli karnizləri uyğunlaşdırmaq üçün fərdiləşdirməyə imkan verir. Beton və ya kərpicdən qeyri-müntəzəm olukların tikintisi mürəkkəb və bahalıdır.

VI. Effektiv drenaj üçün hamar daxili divarlar

Soyuq haddelenmiş formalaşdırma çöküntülərin yığılmasına müqavimət göstərən hamar daxili divarları təmin edir, güclü yağış zamanı maneəsiz drenajı təmin edir və suyun damın içərisinə geri axması riskini azaldır. Beton və kərpic kanalları çöküntüləri saxlayan kobud daxili hissələrə malikdir, bu da onları tıxanmağa və daşmağa çox meylli edir.

VII. Baxım və Sökülmədə üstünlüklər

Lokallaşdırılmış sızmalar, yenidən sızdırmazlıq və təmir üçün yalnız müəyyən bir bölmənin sökülməsini tələb edir; fabrikin təmiri üçün sistem tamamilə sökülə və yenidən istifadə edilə bilər və polad material dəyər üçün təkrar emal edilə bilər. Bunun əksinə olaraq, zədələnmiş beton və ya kərpic kanalları qırılmalı və yenidən tikilməlidir ki, bu da təkrar istifadə oluna bilməyən əhəmiyyətli tikinti tullantılarına səbəb olur.

VIII. Möhtəşəm Xərc Effektivliyi

Binalar üçün Polad Dam Oluk Sisteminin ümumi dəyəri tökmə beton novlardan daha aşağıdır; o, paslanmayan polad oluklar və xüsusi daş kanallar üzərində böyük qiymət üstünlüyü təklif edir.

Standart İstehsal Prosesi

I. Xammalın yoxlanılması

1. Binalar üçün rənglə örtülmüş Polad Dam Oluk Sistemi: AZ150/AZ275 Al-Zn örtüklü rulonlar, qalınlığı 0,6–1,0 mm;

2. Paslanmayan polad: 304 paslanmayan polad rulonlar, 0,7-1,2 mm; qalınlığı, örtüyü və boya filmini yoxlayın; səthlərin cızıqlardan və korroziyadan azad olmasını təmin edin.

II. Açma və Dilmə

Polad rulonu açıcıya yükləyin → kanalın işlənmiş eninə uyğun olaraq uzununa yarıq; bobin uclarından qüsurlu materialı çıxarın.

III. Bükülmə və formalaşdırma

1. Dar zolaqları CNC bükmə maşınına daxil edin; çertyojlara uyğun olaraq standart U-şəkilli kanal profilinə əyilmək (standart açılış enləri: 200/250/300mm);

2. İnteqrasiya edilmiş əyilmə yolu ilə formalaşır; oluk gövdəsinin aralıq tikişləri yoxdur, künc radiusları hamardır.

IV. Son Quraşdırma İstehsalatı

Eyni xammaldan kəsin: uç qapaqlarını, genişləndirici birləşmə qapaqlarını, yağış suyu bunkerinin birləşdirilməsi plitələrini və yanıb-sönən komponentləri bükün və düzəldin.

V. Deliklərin kəsilməsi

Yağış suyu çıxışları üçün CNC kəsilmiş deşiklər; sonrakı bunkerin yığılması üçün kənarların hamar və çapıqsız olmasını təmin edin.

VI. Hazır məhsulun yoxlanılması

1. Kanalın açılış enini, dərinliyini və əyilmə ölçülərini ölçün;

2. Boya/paslanmayan poladdan olan səthlərdə cızıqlar və çatlar olub olmadığını yoxlayın; hər hansı uyğun olmayan elementləri yenidən işləyin.

VII. Qablaşdırma

Fərdi olukları qoruyucu filmə sarın → kateqoriyalara görə taxta altlıqlara yığın; spesifikasiyası, materialı və uzunluğu olan etiket; uç qapaqlarını və mötərizələri ayrıca qutulara yığın.

VIII. Köməkçi komponentlərin emalı

1. Oluk mötərizələri: İsti sinklənmiş yastı çubuqların və ya bucaq poladın kəsilməsi və əyilməsi;

2. Aşağı borular, dirsəklər və boru sıxacları: Ölçüsünə uyğun olaraq kəsmə və emal.

IX. Yerində Quraşdırma və Quraşdırma

1. Kornişlərdə 600-800 mm məsafədə sinklənmiş mötərizələri quraşdırın;

2. Oluk hissələrini yerləşdirin; üst-üstə düşən birləşmələrdə butil sızdırmazlıq lentini tətbiq edin, kor pərçimlər ilə bərkidin və xarici havaya davamlı mastik ilə möhürləyin;

3. Əlavə uzun hissələr üçün genişləndirici birləşmələri quraşdırın; yağış suyu bunkerlərini və enmə borularını quraşdırmaq;

4. Dam panellərini oluğun daxili tərəfinə uzatın; su keçirməyən sızdırmazlığı təmin etmək üçün pərdə pərdəsini quraşdırın.

X. Emalda əsas fərqlər: Rənglə örtülmüş polad və paslanmayan polad

Rənglə örtülmüş polad: Formalaşdıqdan sonra korroziyaya qarşı müalicə yoxdur; zavodda tətbiq olunan örtük/boya bitişinə əsaslanır;

Paslanmayan polad: əyilmə zamanı cızılmağa meyllidir; emal zamanı istifadə olunan qoruyucu film; yerində qaynaqlar paslanmamaq üçün möhürlənmişdir.

Əsas Performans Parametrləri

I. Əsas material parametrləri

1. Binalar üçün Polad Dam Oluk Sistemi (Al-Zn Kaplamalı Polad)

Kaplama: AZ150 q/m² (daxili); AZ275 q/m² (sahilboyu/yüksək yağışlı ərazilər)

Ümumi qalınlıqlar: 0,6, 0,7, 0,8, 1,0 mm

Kaplama növü: PE/HDP/PVDF (dam örtüyü standartlarına uyğun)

2. 304 Paslanmayan Polad Oluk (Sahil/Kimya Sənayesi Tətbiqləri)

Material: 06Cr19Ni10 (304)

Ümumi qalınlıqlar: 0,7, 0,9, 1,0, 1,2 mm

II. Oluk Ölçüləri (Sənaye Standartı)

1. Üst açılış eni: 200/250/300mm (ən çox yayılmış); qeyri-standart ölçülər tələb əsasında mövcuddur;

2. Oluk dərinliyi: 120–180mm;

3. Standart zavod uzunluqları: 3m, 4m, 6m; yerində yığılmış əlavə uzun bölmələr.

III. Köməkçi komponentlər üçün parametrlər

1. Sinklənmiş mötərizələr: Q235 polad, isti daldırma sinklənmiş; qalınlığı 3,0-5,0 mm; quraşdırma məsafəsi 600-800 mm;

2. Genişləndirici birləşmələr: Tipik olaraq hər 10-12 m-dən bir quraşdırılır; genişlənmə icazəsi ±25 mm;

3. Eniş borusu sistemi: Eniş boruları ilə qoşalaşmış yağış suyu bunkerləri (diametrləri φ100, φ160; PVC, rənglənmiş polad və ya paslanmayan poladda mövcuddur).

IV. Sızdırmazlıq materialının parametrləri

1. Butil su dayandırıcı lent: Eni 15/20 mm; temperatur müqaviməti -40 ° C-dən 90 ° C-ə qədər;

2. Hava şəraitinə davamlı silikon mastik: Xarici dərəcəli; UV-yə davamlı və suya davamlıdır.

V. Drenaj yükü və ölü çəki

1. İstinad ölü çəki: 0,8 mm ≈ 6,4 kq/m; 1,0 mm ≈ 8,0 kq/m;

2. Drenaj qabiliyyəti: 250 mm (eni) × 150 mm (dərinlik) oluk ≈ 0,028 m³/m; standart güclü yağış drenajı üçün kifayətdir.

VI. Korroziyadan qorunma zonaları

1. AZ150+PE: Quru daxili zavod binaları; xidmət müddəti 8-10 il;

2. AZ275+HDP: Yağışlı çay kənarı ərazilər; xidmət müddəti 12-18 il;

3. 304 Paslanmayan Polad: Sahil əraziləri (duz spreyi) və kimyəvi zavod zonaları; xidmət müddəti 20+ il.
