Corrugated Steel Roofing Panels for Structural Buildings are the most widely used roofing enclosure materials in steel structure systems. Bu məhsullar əsas substrat kimi isti daldırma sinklənmiş və ya Al-Zn örtüklü poladdan istifadə edir, rulonla örtülmüş rəngli qoruyucu örtükə malikdir və soyuq rulon formalaşdırma yolu ilə standart profillərə çevrilir. Kompleks sistem dam örtükləri, bərkidicilər, izolyasiya təbəqələri, suya davamlı membranlar, pərdələr və müxtəlif bəzək komponentlərindən ibarətdir və yükdaşıyıcı bazadan səthin su izolyasiyasına, izolyasiyasına və kənarlarının işlənməsinə qədər uzanan hərtərəfli montaj yaradır.
Yüngül çəkisi, yüksək tikinti səmərəliliyi və korroziyaya davamlılıq səviyyələri ilə xarakterizə olunan bu panellər standart anbarlar və fabriklər, eləcə də geniş diapazonlu kosmik çərçivə və əyri retikulyar qabıqlı damlar üçün uyğundur. Performans, tikinti xərcləri və uzunmüddətli dayanıqlığı balanslaşdıraraq, polad konstruksiyaların dam örtüyü layihələri üçün üstünlük verilən seçimdir.
Struktur binalar üçün büzməli polad dam örtükləri xarici təbəqə kimi isti daldırma sinklənmiş və ya Al-Zn örtüklü profilli poladdan istifadə edir. İzolyasiya materialları, hidroizolyasiya ləvazimatları, bərkidicilər və bəzək komponentləri ilə birləşdirilərək, onlar C-bölmə və ya Z-bölmə polad purlinlər üzərində quraşdırılaraq tam dam örtüyü korpusunun strukturunu təşkil edirlər. Sistem dam örtüyü, su izolyasiyası, istilik izolyasiyası və küləyə davamlılıq kimi vacib funksiyaları təmin edir, yüngül polad binalar, kosmik çərçivələr və retikulyar qabıq layihələri üçün əsas dam örtüyü həlli kimi xidmət edir.
2.1 Əsas substratlara isti daldırma sinklənmiş polad və isti daldırma Al-Zn örtüklü polad daxildir; ümumi örtük spesifikasiyasına AZ150, AZ180 və AZ275 daxildir.
2.2 Səthdə qapalı/xarici mühit şəraiti və korroziyaya davamlılıq tələbləri əsasında seçilmiş üç örtük növü – Polyester (PE), Yüksək Davamlı Polyester (HDP) və Poliviniliden Flüorid (PVDF) mövcuddur.

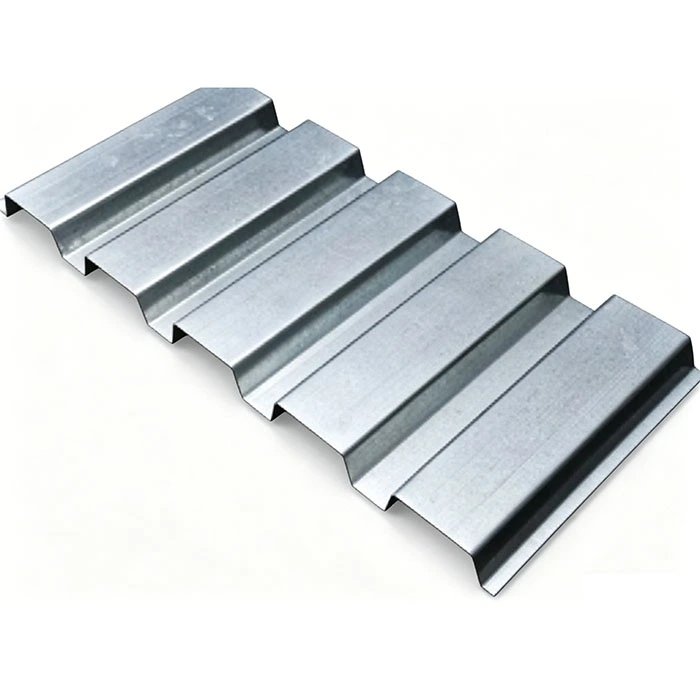

3.1 Standart üst-üstə düşən rənglə örtülmüş polad təbəqələr: İki ümumi profil daxildir - Tip 840 və Tip 900. Bunlar açıq özünü vurma vintləri ilə bərkidilir və standart zavod binaları və anbarlar üçün geniş istifadə olunur.

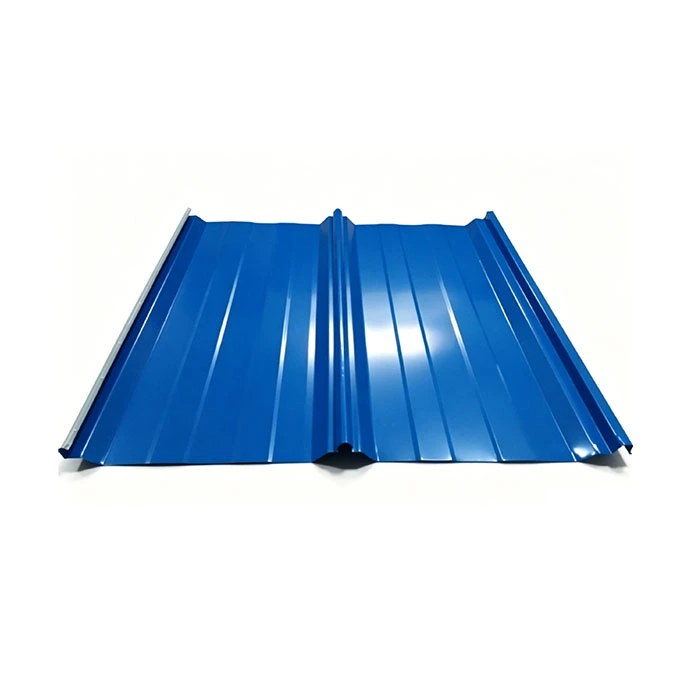

3.2 Daimi tikişli dam panelləri: Tip 470 və Tip 475 daxildir. Bunlar açıq vintlər olmadan gizli klipsli quraşdırma metoduna malikdir və əla su izolyasiya performansını təklif edir; onlar kosmik çərçivələr və retikulyar qabıqlar kimi böyük aralıqlı və əyri dam konstruksiyaları üçün uyğundur.
1.1 840/900 Series Lap-Seam Panelləri: Panel qalınlığı 0.4mm–0.8mm; Açıq özünü vurma vintləri ilə bərkidilmiş yan dövrəli birləşmələrə malikdir.
1.2 470/475 Seriyası Daimi Dikiş Panelləri: Panel qalınlığı 0.6mm–1.0mm; gizli kliplərlə quraşdırılmış kişi-qadın birləşən tikiş strukturundan istifadə edir.
1.3 Material seçimi ilə bağlı tövsiyələr: Standart daxili layihələr üçün standart polyester boya ilə Al-Zn örtülmüş substratlardan istifadə edin; sahilyanı və ya kimyəvi cəhətdən korroziyaya məruz qalan ərazilər üçün, flüorokarbon (PVDF) ilə örtülmüş Al-Zn (AZ275) substratlarına üstünlük verin.
2.1 Sürüşən gizli kliplər: Xüsusilə dayanan tikiş panelləri üçün nəzərdə tutulmuşdur; isti daldırma sinklənmiş poladdan hazırlanmışdır; panellərin istilik genişlənməsini və büzülməsini təmin edir.
2.2 Öz-özünə vuran vintlər və suya davamlı yuyucular: dövrəli tikiş panellərinin bərkidilməsi üçün istifadə olunur; yuyucular uzunmüddətli suya davamlı sızdırmazlığı təmin etmək üçün EPDM rezindən hazırlanır.
2.3 Köməkçi aksesuarlar: Kor pərçimlər və butil yapışdırıcı lent; panellərin üst-üstə düşmələrini və yanıb-sönən birləşmələri bağlamaq və gücləndirmək üçün istifadə olunur, kapilyar suyun sızmasının qarşısını alır.
İzolyasiya təbəqəsi və Konstruktiv Binalar üçün Oluklu Polad Dam örtükləri arasında quraşdırılmış bükülmüş polipropilen suya davamlı nəfəs ala bilən membrandan istifadə edir; o, xarici maye suyun daxil olmasına mane olur, eyni zamanda daxili nəm buxarının çıxmasına imkan verir, izolyasiyanın rütubətinin, kif böyüməsinin və istilik performansının pozulmasının qarşısını alır.
4.1 Daş Yunu İzolyasiya Lövhələri: Qalınlığı 50mm–150mm; A sinfinin yanmayan yanğın təhlükəsizliyi standartlarına və tüstüdən zəhərlənmə tələblərinə cavab verir; istehsal sexləri, təhlükəli kimyəvi anbarlar və ciddi yanğın təhlükəsizliyi yoxlamalarına məruz qalan obyektlər üçün uyğundur.
4.2 Şüşə yun yorğanları: 50mm-150mm qalınlığı; istilik keçiriciliyi ≤0,042W/(m·K); əla qiymət-performans dəyəri təklif edir; xüsusi yanğın təhlükəsizliyi tələbləri olmadan standart yüngül polad sənaye binalarında geniş istifadə olunur. 4.3 Köməkçi komponentlər: İzolyasiya üçün dəstək torları və xüsusi izolyasiya klipləri çevik izolyasiya yununun sallanmasının və ya qopmasının qarşısını almaq üçün pərdələr boyunca eninə şəkildə yerləşdirilir.
Yüksək rütubətə məruz qalan binalar üçün, məsələn, qapalı şəraitdə bişirmə, yuyulma və ya nəmləndirmə ilə əlaqəli binalar üçün PE buxar maneə membranı quraşdırılmalıdır. İsti, nəmli daxili havanın yuxarıya doğru miqrasiyasını maneə törətmək və bununla da qışda izolyasiya təbəqəsi daxilində geniş kondensasiya və damlamanın qarşısını almaq üçün pərdələrin üzərinə və izolyasiya təbəqəsinin altına qoyulur.
Yükdaşıyan alt quruluş, polad şüalardakı dayaqlara və ya kosmik çərçivənin üst akkordlarına boltlanmış isti daldırma sinklənmiş C-bölmə və Z-bölmə polad purlinlərdən (C100–C250 və Z140–Z220 arasında dəyişən spesifikasiyalar) istifadə edir. Yardımçı komponentlər, o cümlədən purlin sallanan çubuqlar, üfüqi dayaqlar və diz dirsəkləri - yanal purlin burulmasını məhdudlaşdırmaq və damdakı eninə külək yüklərinə müqavimət göstərmək üçün istifadə olunur.
Bütün dam birləşmələrinin və künclərinin (həm daxili, həm də xarici) hərtərəfli əhatə olunmasını təmin edən silsilə qapaqları, gable kənar bəzəkləri, daxili künclərin yanıb-sönməsi, kordon qapaqları və gündüz işıqlandırma panelləri üçün kənar bəzəklər daxildir. Sistem, tam, mütəşəkkil drenaj sistemi yaratmaq üçün PVC antikorroziya boruları, sinklənmiş yağış su bunkerləri və genişləndirici birləşmələrlə birləşdirilmiş zavod istehsalı rəngli poladdan və ya 304 paslanmayan poladdan hazırlanmış oluklardan ibarətdir.
FRP (fiberglasla gücləndirilmiş plastik) və ya PC (polikarbonat) gündüz işıqlandırma panellərindən istifadə edir. Bu panellər dam paneli modulları ilə mükəmməl uyğunlaşan profillərə malikdir və problemsiz üst-üstə düşməyə imkan verir. Obyekt üçün təbii gün işığını təmin etmək və süni işıqlandırma üçün enerji sərfiyyatını azaltmaq üçün onlar adətən hər 2-3 körfəzdən bir məsafədə yerləşdirilir.
Konfiqurasiya: 840 profilli rəngli örtüklü polad təbəqə + bir qatlı 50 mm şüşə yun + C120 polad purlinlər + standart rəngli örtüklü polad bəzək aksesuarları. Bu konfiqurasiya sadə struktur və aşağı qiymət təklif edir; istilik izolyasiyası və ya yanğına davamlılıq üçün ciddi tələblərin olmadığı qum və çınqıl kimi materiallar üçün müvəqqəti anbarlar və ya sadə anbar binaları üçün uyğundur.
Konfiqurasiya: Model 900 rəngli polad dam örtüyü + 100 mm qalınlığında qaya yun izolyasiyası + PE buxar bariyeri + C/Z bölməli polad pərdələr + prefabrik tıxac və eniş sistemi. Bu montaj yanğına davamlılıq, istilik izolyasiyası və su yalıtımının balanslaşdırılmış birləşməsini təklif edir. Yağışlı daxili bölgələrdəki ümumi sənaye fabrikləri üçün uyğundur və bu günə qədər ən geniş şəkildə tətbiq edilmiş standart həlli təmsil edir.
Konfiqurasiya: Model 470 dikişli panellər + suya davamlı nəfəs ala bilən membran + 100-150 mm qaya yunu + isti daldırma sinklənmiş sürüşmə dayaqları + xüsusi flaşlar və paslanmayan polad tıxacların tam dəsti. Sistem açıq bərkidici deşiklərə malik deyil, ±25 mm istilik genişlənməsini/daralmasını təmin edir və deformasiyaya, güclü küləklərə və suyun daxil olmasına qarşı üstün müqavimət təklif edir. Struktur Binalar üçün Oluklu Polad Dam örtükləri panelləri 60 metrdən çox aralığı olan kosmik çərçivə və əyri retikulyar qabıqlı damlar üçün uyğundur.
Standart quru daxili layihələr üçün Al-Zn örtüyünün çəkisi AZ150-dən az deyil; mülayim turşu yağışı olan çaylar boyu rayonlar üçün AZ180 seçilmişdir; duz spreyi olan sahil əraziləri və ya kimyəvi buxar korroziyası olan mühitlər üçün boyanın yaşlanmasını gecikdirmək üçün PVDF flüorokarbon son qatı ilə birləşdirilmiş AZ275 örtüyü istifadə olunur.
Purlinlər, gizli kliplər və bağlama çubuqları kimi polad aksesuarlar üçün zavodda tətbiq olunan isti daldırma sinklənmiş örtük qalınlığı ən azı 80μm-dir. Kəsilmiş kənarlar, kəsilmiş səthlərdən pasın yayılmasının qarşısını almaq üçün soyuq püskürtmə sink örtüyündən (>95% sink tərkibli) istifadə etməklə yerində təmir edilir.
Damın yamacı 1:100-1:200 gradient üçün nəzərdə tutulmuşdur ki, bu da vadilər boyunca hamar su axını təmin edir. Üst-üstə düşən panellər butil lentlə möhürlənmiş ikiqat dövrəli birləşmədən istifadə edir, dikişli panellərdə isə perforasiya olmadan mexaniki kilid var; bu, bərkidici dəliklərdən və ya mənbədəki boşluqlardan su sızmasını aradan qaldıraraq sistemi davamlı güclü yağışlar üçün uyğun edir.
Ölü çəkisi cəmi 0,05-0,12 kN/m² olan (beton dam örtüyünün iyirmidə birindən az) bu panellər ilkin polad şüaları, kosmik çərçivə elementlərini və ya müstəqil bina təməllərini gücləndirmək ehtiyacını aradan qaldırır; böyük aralıqlı, sütunsuz damlar üçün bu, ilkin polad konstruksiyaların dəyərini birbaşa 12%-18% azaldır.
Boya örtükləri üç davamlılıq dərəcəsində mövcuddur: daxili ərazilər üçün PE (polyester) (5-8 il zəmanət), yağışlı bölgələr üçün HDP (yüksək davamlı polyester) (10-15 il) və sahilyanı ərazilər üçün PVDF (flüorokarbon) (20+ il). Substratın üzərindəki Al-Zn (alüminium-sink) örtüyü hər hansı zədələnmiş ərazilərdə avtomatik olaraq qoruyucu oksid plyonkasının əmələ gəlməsinə imkan yaradan antikorroziya xüsusiyyətləri təqdim edir.
Quraşdırma tamamilə quru montajdır; betonun bərkidilməsinə, qəliblərə və ya yaş ticarətə ehtiyac yoxdur və iş sıfırın altındakı temperatur, yağış və ya qarla dayandırılmır. Mexanik şəkildə yuvarlanan panellər bilavasitə yerində quraşdırılır ki, bu da 10.000 m² damın yalnız 15 iş gününə tamamlanmasına imkan verir - beton dam örtüyü üçün tələb olunan vaxtın beşdə biri.
Panellər baxım üçün bir nəfərin çəkisini dəstəkləyir; lokallaşdırılmış pas və ya zədələnmə bütün damı sökmədən fərdi panellərin dəyişdirilməsi ilə həll edilə bilər. Fotovoltaik qurğuların və ya eksenel ventilyatorların yenidən qurulması modifikasiya xərclərini çox aşağı saxlamaqla minimal struktur möhkəmləndirilməsi tələb edir. Atılan panellər polad kimi 100% təkrar emal edilə bilər və yenidən əridilə və yenidən yuvarlana bilər.
Rənglə örtülmüş substrat yanmazdır; A sinfi daş yun izolyasiyası ilə birləşdirildikdə, sənaye obyektləri üçün tələb olunan 0,5 saatlıq yanğına davamlılıq dərəcəsinə cavab verir. İstehsal və quraşdırma tikinti tullantıları yaratmır, beton dam örtüyü ilə müqayisədə bərk tullantıların emissiyasını 90% azaldır və beynəlxalq yaşıl bina sertifikatlaşdırma standartlarına cavab verir.
Beton damlar yüksək ölü çəkiyə və bünövrə xərclərinə malikdir, 3-6 ay yerində nəm tikinti tələb edir, əyri şəbəkə qabıqlarına uyğun əyilə bilməz və zaman keçdikcə geri dönməz çatlama və sızmalardan əziyyət çəkir. Bunun əksinə olaraq, Struktur Binalar üçün Oluklu Polad Dam örtükləri panelləri yüngüldür, qısa tikinti müddəti təklif edir, xüsusi formalarda əyilə bilər və sadə sızma təmirinə imkan verir.
Al-Mg-Mn bir qədər üstün hidroizolyasiya təklif etsə də, onun vahid materialının dəyəri rəngli poladdan 40% daha yüksəkdir və daha aşağı sərtliyi onu düşən obyektlərdən dişləmələrə meylli edir; standart külək təzyiqi və korroziyalı şəraitdə, Al-Zn örtülmüş polad eyni dərəcədə yaxşı performans göstərir, eyni zamanda çox yüksək qiymət-səmərəlilik təklif edir.
Gil plitələr uzun müddətli polad konstruksiyalı damlar üçün çox ağırdır və yalnız aşağı mərtəbəli kərpic-beton binalar üçün uyğundur; asbest plitələr zəif davamlılıq və yüksək kövrəklikdən əziyyət çəkir və asbesti qadağan edən ətraf mühit qaydalarına görə - xarici layihələrdə qadağandır, rənglə örtülmüş polad isə tam uyğundur və üstün təsir müqaviməti təklif edir.
İsti daldırma sinklənmiş və ya Al-Zn ilə örtülmüş polad rulonlar üçün orijinal istehsalçı material hesabatlarını və sink örtük test hesabatlarını yoxlayın; AZ dəyərlərinin yerində yoxlanılması üçün örtük qalınlığı ölçü cihazlarından istifadə edin və səthdə cızıqların, örtük boşluqlarının və ya ağ oksidləşmə ləkələrinin olub olmadığını yoxlayın; uyğun olmayan xammalı birbaşa polad dəyirmanına qaytarın.
Bobini hidravlik açıcıya yükləmək üçün yerüstü krandan istifadə edin; the uncoiler flattens the steel strip at a constant speed, utilizing a photoelectric alignment system to keep deviation within ±2mm, preventing panel skewing during forming.
Lap-tikiş panelləri kənarında qorunan üst-üstə düşmə eni 50 mm olan 12 dəst rulondan istifadə etməklə hazırlanır; daimi tikiş panelləri ≤0,3 mm tikiş boşluğunu təmin edərək, bir-birinə bağlanan kişi və qadın birləşmələri yaratmaq üçün 16 dəst xüsusi formalaşdırma silindrlərindən istifadə edir.
Rəsmlərə əsasən müəyyən edilmiş uzunluqlara kəsin; standart panellər (≤12m) avtomobil nəqliyyatı üçün kəsilir, həddindən artıq uzun panellər isə hissələrə kəsilir; kəsilmiş kənarlar kəsilmə yerində gələcək korroziyanın qarşısını almaq üçün qapaqdan təmizlənir və gərginlikdən azad edilir.
Effektiv örtük genişliyini, qabırğanın hündürlüyünü və panel qalınlığını ölçün və boya filminin yapışmasını yerində yoxlayın; Daimi tikiş panelləri bir-birinə bağlanan külək yükü tutumunun standartlara cavab verməsini təmin etmək üçün əlavə tikiş dartılma sınağından keçir.
Nəqliyyat cızıqlarının qarşısını almaq üçün panel səthinə şəffaf PE qoruyucu film çəkilir; Struktur Binalar üçün Oluklu Polad Dam örtükləri panelləri çarpaz bağlanır və bərk ağac əsas bloklarına yerləşdirilir; spesifikasiyalar (profil növü, uzunluğu, layihə ID) xarici hissədə sprey ilə işarələnmişdir; və dəniz yükü sifarişləri üçün əlavə suya davamlı uzanan sarğı tətbiq olunur.
Rənglə örtülmüş polad master rulonları kəsdikdən sonra, silsilənin qapaqları, yanıb-sönən, oluklar və son qapaqlar kimi komponentlər CNC bükmə maşınları ilə hazırlanır; əyilmə zamanı çatlamanın və ya boya soyulmasının qarşısını almaq üçün əyilmə radiusları panel qalınlığının üç qatına standartlaşdırılıb.
İsti daldırma sinklənmiş özünü vurma vintləri, EPDM yuyucuları, sürüşmə mötərizələri və sızdırmazlıq lentləri növə görə fərdi olaraq qablaşdırılır və dam panelləri ilə eyni partiyada göndərilir, bu da aksesuar örtüklərində və boya işlərində ardıcıllığı təmin edir.
|
Panel növü |
Effektiv Genişlik |
Dalğa Hündürlüyü |
Təmir üsulu |
|
840 Lap Paneli |
840 mm |
35 mm |
Açıq özünü qazma vintləri |
|
900 dövrə paneli |
900 mm |
25 mm |
Açıq özünü qazma vintləri |
|
470 Daimi Dikiş Paneli |
470 mm |
65 mm |
Gizli sürüşmə dəstəyi |
|
475 Daimi Dikiş Paneli |
475 mm |
65 mm |
Gizli sabit dəstək |
Substrat dərəcəsi: TS280 (adi sahə), TS350 (yüksək külək təzyiqi sahəsi)
Dartma gücü: 380~520MPa
İstilik genişlənmə əmsalı: 1,2×10⁻⁵/℃
Səthi Boya Quru Filmi: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm
İstinad Çəki: 0.5mm=4.0kg/㎡, 0.6mm=4.8kg/㎡
Külək müqaviməti: Z purlin möhkəmləndirilməsi ilə 0,55~1,0kPa əsas külək təzyiqi
Sürüşmə Dəstəyi Sürüşmə Aralığı: ±25mm
Daş Yunu Parametr: Sıxlıq 100-150kg/m³, A sinfi odadavamlıdır
Külək təzyiqi, qar yükü, korroziya sinfi və yanğın təhlükəsizliyi kodları daxil olmaqla yerli layihə şərtlərinə əsasən, biz dam profilləri, örtüklər və izolyasiya təbəqələri üçün pulsuz uyğun həllər təqdim edirik, bu da gələcəkdə su izolyasiyası və ya küləyin müqaviməti ilə bağlı yenidən işlənmə riskini azaldır.
Dəniz daşımaları üçün xüsusi nəmə davamlı, hava keçirməyən qablaşdırmaya okean duzunun səpilməsi və səth deformasiyasının qarşısını almaq üçün künc qoruyucuları və bölmə panellərinin ayrılması daxildir.
Uzaqdan quraşdırma təlimatı həm Çin, həm də İngilis dillərində verilir; daxili ərazilər üçün 15 il və sahilyanı ərazilər üçün 8 il substrat örtüyü zəmanəti; spesifik örtüyün xidmət müddətinə əsaslanan boyanın bitməsinə zəmanət; və əvəzedici aksesuarların ömür boyu təchizatı.
1 Sahil layihələri üçün flüorokarbon (PVDF) bitirmə məcburidirmi?
Sahildən 5 km məsafədə və ya kimya sənaye parklarında sahələr üçün PVDF flüorokarbon örtüyü ilə birləşdirilmiş AZ275 substratı məcburidir; sahildən 5-20 km aralıda yumşaq duz spreyi olan ərazilər üçün xərc və uzunömürlülüyü tarazlaşdırmaq üçün HDP (Yüksək Dayanıqlı Polyester) örtüklü AZ275 substratı istifadə edilə bilər.
2 Konstruktiv binalar üçün büzməli polad dam örtükləri əyri kosmik çərçivəli damlar üçün istifadə edilə bilərmi?
Radiusu 50 m-dən çox olan əyri damlar üçün 900 tipli lapped panel məhdud dərəcədə istifadə edilə bilər; daha sıx radiuslu mürəkkəb əyri səthlər üçün 470 tipli daimi tikiş paneli dövrə birləşmələrində deformasiyanın, çatlamanın və ya sızmanın qarşısını almaq üçün məcburidir.
3 Buxar maneə və suya davamlı nəfəs ala bilən membran arasında seçim etmək olar?
Rütubətə meylli interyerlər üçün buxar bariyerindən və yağışa məruz qalan xarici məkanlar üçün suya davamlı nəfəs ala bilən membrandan istifadə edin; yüksək rütubətli və tez-tez yağan bölgələrdə hər iki təbəqə quraşdırılmalıdır, sadə, quru anbarlar üçün isə hər ikisi tamamilə buraxıla bilər.
