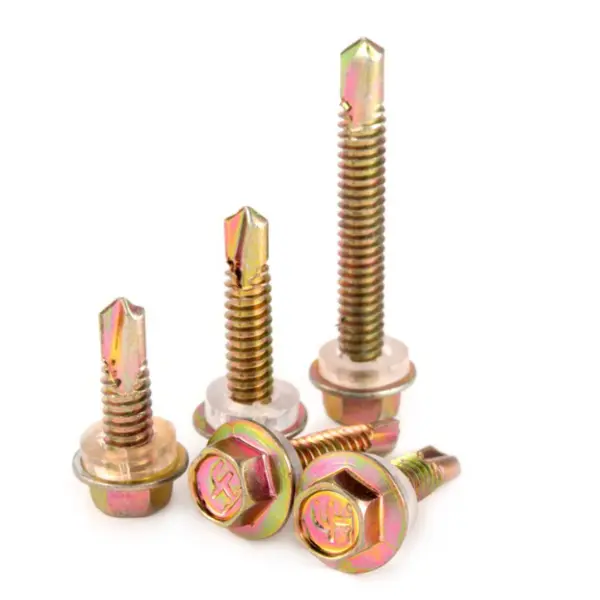

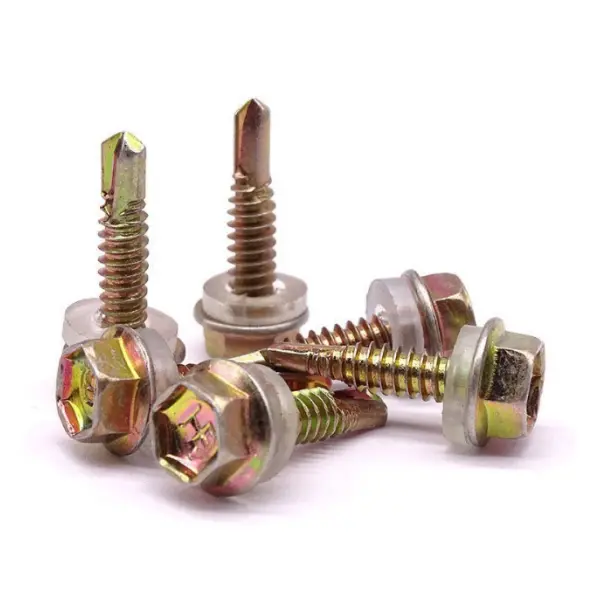

Polad üzlük sistemləri üçün özünü vuran vintlər

Polad örtük sistemləri üçün özünü vuran vintlər, dam örtüyü, divar örtüyü və bəzək komponentləri (yanıb-sönən və künc bucaqları kimi) daxil olmaqla, polad konstruksiya bina zərfləri üçün xüsusi olaraq hazırlanmışdır.

Material: Orta karbonlu polad (1022) və ya paslanmayan polad (410/304); istiliklə işlənmiş və sink örtüklü və ya kompozit örtüklərlə tamamlanmışdır.

Əsas funksiya: Ön qazma ehtiyacını aradan qaldırır; qazma, vurma və bərkitmə işlərini bir addımda yerinə yetirir. Rənglənmiş polad, sinklənmiş təbəqələr və yüngül ölçülü polad purlinlər kimi nazik metal təbəqələri (0,5-6 mm) birləşdirmək üçün uyğundur.

Başlıq: altıbucaqlı yuyucu başlıq; rozetka sürücüləri və ya elektrik açarları ilə uyğun gəlir; yüksək tork müqaviməti təklif edir və sürüşmənin qarşısını alır.

Nöqtə: İnteqrasiya edilmiş qazma nöqtəsi (miniatür burulma matkap) çipləri çıxaran yivlərlə; birbaşa polad plitələrdən qazmağa qadirdir.

Mövzu: Kobud sap (14 TPI); güclü özünü vurma qabiliyyəti və yüksək sıxma qüvvəsi təmin edir.

Səthi bitirmə: isti daldırma sinklənmiş, rəngli sink və ya Dacromet; korroziyaya davamlıdır və açıq havada istifadə üçün uyğundur.

Məhsulun konfiqurasiyası

Standart montaja vida gövdəsi və suya davamlı sızdırmazlıq yuyucusu (əvvəlcədən yığılmış) daxildir; əl ilə yuyucunun quraşdırılmasına ehtiyac olmadan yerində dərhal istifadəyə hazırdır.

1) Vida Gövdəsi (Əsas Komponent)

Başlıq növü: altıbucaqlı yuyucu başlıq; yüksək yükdaşıma qabiliyyəti və təhlükəsiz, eyni zamanda uyğunluq təklif edir. Spesifikasiyalar (Ümumi):

o Çap: 5.5mm (#12), 6.3mm (#14)

o Uzunluq: 25–150 mm (panel və izolyasiya təbəqəsinə nüfuz etməlidir, ≥25 mm-lik pərdəyə daxil olmalıdır)

Qazma nöqtəsi: ST4.2–ST6.3, müxtəlif polad təbəqə qalınlığına uyğundur.

2) Sızdırmazlıq yuyucusu (su izolyasiyası üçün kritik; əvvəlcədən yığılmış/inteqrasiya edilmiş)

Quruluş: Metal yuyucudan (sinklənmiş polad / paslanmayan polad) + EPDM rezindən ibarət kompozit yuyucu.

Funksiyaları: Su yalıtımı, sızmaların qarşısının alınması, qocalma müqaviməti və hava müqaviməti (işləmə diapazonu: -40°C ilə 120°C).

Ölçülər: Xarici diametri ≥19mm; etibarlı sızdırmazlıq üçün böyük bir əlaqə sahəsi təmin edir. 3) Tələb olunan Alətlər (Quraşdırmaq üçün Vacibdir)

Sürücülər: 1/4″ altıbucaqlı yuvalar (8mm/10mm); simsiz zərbə açarı və ya elektrik qazma

Köməkçi alətlər: Ruh səviyyəsi, lent ölçüsü, təhlükəsizlik kəməri (hündürlükdə iş üçün)

Əsas Performans Parametrləri

Dartma gücü: ≥450 MPa

Səth sərtliyi: HRC 35–45 (sərt qazma nöqtəsi, sərt nüvə)

Çıxış gücü: ≥8700 N (Q235, 4mm polad lövhə)

Dönmə momenti: ≥10,9 Nm

Duz püskürtmə müqaviməti: ≥500 saat (isti daldırma sinklənmiş)

Tətbiq olunan boşqab qalınlığı: 0,5-6 mm (qazma nöqtəsinin spesifikasiyasından asılı olaraq)

Tipik Tətbiq Ssenariləri

Dam örtüyü: Rənglə örtülmüş polad təbəqələrin polad pərdələrə bərkidilməsi (küləyə qarşı müqavimət və su izolyasiyası)

Divar örtüyü: Rənglə örtülmüş polad təbəqələrin divar girintlərinə/pərçimlərinə bərkidilməsi

Kəsmə/yanıb-sönmə: Qapaqların, kornişlərin və qapı/pəncərə künclərinin düzəldilməsi

Digərləri: Fotovoltaik (PV) montaj sistemləri, hava kanalları və yüngül ölçülü polad bina zərfləri

Polad üzlük sistemləri üçün özünü vurma vintlərinin əsas üstünlükləri

1. Əvvəlcədən qazma və vurma addımlarını aradan qaldırır; sürətli və əməyə qənaət edən quraşdırma

2. Sıx nişanlanma; boşalmağa və ayrılmağa davamlıdır

3. Müxtəlif materiallarla uyğunluq; çox yönlü

4. Kompakt ölçü; nazik divarlı və yüngül komponentləri birləşdirmək üçün uyğundur

Fərqləndiricilər

Müqayisə: Standart iti nöqtəli özünü vurma vintləri, standart boltlar və kor pərçimlər

I. Əsas fərqləndiricilər

1. İnteqrasiya edilmiş qazma və bərkitmə; son dərəcə yüksək quraşdırma səmərəliliyi

Quraşdırılmış qazma nöqtəsi kəsici quruluşa malikdir; əvvəlcədən qazma və ya tıqqıltı ehtiyacını aradan qaldırır. Qazma, yivləmə və bərkitmə bir addımda tamamlanır, bu da proses mərhələlərini əhəmiyyətli dərəcədə azaldır - tikinti sahələrində iri miqyaslı zərflərin quraşdırılması üçün idealdır.

2. Altıbucaqlı flanş başlığı; sürüşmədən güclü sıxma qüvvəsi

Xarici altıbucaqlı ötürücüyü flanş üzü ilə birləşdirir, elektrik açarları ilə yüksək fırlanma anı tətbiq etməyə imkan verir. Böyük daşıyıcı səth ipin soyulması və ya başın kəsilməsi riskini minimuma endirərək, onu polad konstruksiyalarda vibrasiya və ya külək təzyiqi ilə bağlı şərtlərə uyğun edir.

3. İnteqrasiya edilmiş kompozit yuyucu; əla suya davamlı sızdırmazlıq

Metal və EPDM komponentləri ilə zavodda əvvəlcədən yığılmışdır. Rezin kompozit yuyucu: Sıxıldıqdan sonra panel səthinə möhkəm oturur; yaşlanmaya və həddindən artıq temperatura davamlı; mənbədə suyun sızmasının qarşısını alır; xüsusilə bina zərf sistemlərinin su izolyasiyası üçün nəzərdə tutulmuşdur.

4. Metal birləşmələr üçün uyğun olan bərkimiş material

Yüksək səth sərtliyi ilə bərkimiş; 0,5-6 mm rəngli polad təbəqələr və sinklənmiş polad bölmələr vasitəsilə etibarlı şəkildə qazma qabiliyyətinə malikdir; balanslaşdırılmış möhkəmlik standart özünü vurma vintləri ilə müqayisədə üstün yükdaşıma qabiliyyəti təklif edərək quraşdırma zamanı qırılmaya və ya ipin soyulmasına qarşı müqaviməti təmin edir.

5. Xarici mühit üçün uyğun olan korroziya və hava müqaviməti

Rəngli sink örtük, isti daldırma sinkləmə və ya Dacromet örtük kimi standart səth müalicəsi xüsusiyyətləri; duz spreyinə və pasa qarşı əla müqavimət göstərir; açıq havada və ya sahilyanı sənaye obyektlərində uzunmüddətli istifadə üçün davamlı; açıq polad konstruksiya zərf tətbiqləri üçün idealdır.

6. Güclü iplə bağlanma, küləyin qalxmasına və boşalmasına davamlıdır

İxtisaslaşdırılmış qaba özünü vuran iplər polad purlinlərlə sıx əlaqəni təmin edir; əla çəkilmə və sürüşmə müqaviməti təmin edir; damlarda güclü külək yüklərinə dözür və zamanla boşalmağa müqavimət göstərir.

II. Digər bərkidici növləri ilə müqayisə (məhdudiyyətlər)

1. Vs. standart iti nöqtəli özünü vurma vintləri: Daha yüksək vahid dəyəri; ağac və ya plastik kimi qeyri-metal substratlar üçün uyğun deyil.

2. Vs. standart boltlar: Aşağı yükdaşıma qabiliyyəti; ilkin struktur yükdaşıyan birləşmələr üçün istifadə edilə bilməz; yalnız zərf sistemləri və nazik təbəqə birləşmələri üçün uyğundur.

3. Vs. kor pərçimlər: Təkrar sökülmə və təmirə imkan verir (birdəfəlik istifadə olunan pərçimlərdən fərqli olaraq); lakin seysmik müqavimət və təkrar deformasiyaya dözümlülük yüksək möhkəmlikli konstruksiya bərkidicilərinə nisbətən aşağıdır.

Yerində Quraşdırma Prosesi

Self Tapping Screws for Steel Cladding Systems Applicable scenarios: Factory roofing, wall cladding (color-coated steel sheets), flashing and corner trim, light-gauge steel envelope systems, etc.; quraşdırma polad konstruksiya zərfinin tikintisi üçün ümumi spesifikasiyalara uyğundur.

I. Tikintiyə hazırlıq

1. Materialın yoxlanılması

Spesifikasiyaları, uzunluğu və korroziyaya qarşı örtüyü yoxlayın; əvvəlcədən yığılmış kompozit yuyucuları yoxlayın, onların bütöv olmasını və qopma və çatlama olmamasına əmin olun; panellərin ümumi qalınlığına uyğun gəlmək üçün qazma nöqtəsi spesifikasiyalarını fərqləndirin.

2. Alətin hazırlanması

Altıbucaqlı rozetka sürücüsü, dəyişən sürətli elektrik açarı / Sürət və fırlanma anı parametrlərini əvvəlcədən tənzimləyən əl elektrik qazma maşını hazırlayın; həmçinin lent ölçüsü, marker və köməkçi bıçaq hazırlayın.

3. Əsas Səthin Hazırlanması

Panellərin və pərdələrin səthlərində zibil, boş pas və ya çıxıntıların olmadığından əmin olun; panelin üst-üstə düşən birləşmələrinin hamar olmasını və panel səthlərinin əyilməməsini təmin edin.

4. Layout və Positioning

Vida aralığını təyin etmək üçün üfüqi və şaquli hizalanmasını təmin etmək üçün təsvirlərə uyğun olaraq xətləri kəsin.

II. Yerləşdirmə və bərkitmə əməliyyatları

1. Üst-üstə düşmə eninin dizayn spesifikasiyasına uyğun olmasını təmin etmək üçün panelləri bir-birinə uyğunlaşdırın və yerləşdirin.

2. Qazma zamanı panelin səthinə perpendikulyar təzyiq tətbiq edin; şaquli düzülməni qoruyun - vintləri bucaq altında əymək və ya sürmək qəti qadağandır.

3. Özünü qazma ucunun panelə və purlin içərisinə nüfuz etməsinə imkan verən sabit sürətlə qazın və bərkidin; qazma ucunun qırılmasının və ya panelin deformasiyasının qarşısını almaq üçün qəfil və ya həddindən artıq gücdən çəkinin.

4. Bərkitmə standartı: Flanş kompozit yuyucunu sıxmalıdır ki, rezin conta bərabər şəkildə sıxılsın və bir qədər xaricə genişlənsin; həddindən artıq sıxmayın, çünki bu, rezin contanın çatlamasına və ya panel səthinin girintiyə və sızmasına səbəb ola bilər.

5. Quraşdırma ardıcıllığı: Panellərdə yığılan gərginliyi minimuma endirmək üçün aralığın mərkəzindən hər iki ucuna və ortasından xaricə doğru hərəkət edin.

III. Müxtəlif sahələr üçün əsas quraşdırma nöqtələri

1. Dam örtüyü panelləri üçün vintləri büzmələrin zirvələrinə yerləşdirin; vintləri çuxurlara sürmək qadağandır (bu, suyun yığılmasına və sızmasına səbəb olur); aralıq... Cizgilərə ciddi şəkildə riayət edin, silsilənin, saçaqların və olukların ətrafında bərkidici sıxlığının artırılmasına xüsusi diqqət yetirin.

2. Şaquli divar panellərini yuxarıdan aşağıya quraşdırın; su keçirməyən sızdırmazlığı təmin etmək üçün üst-üstə düşən birləşmələrdə vida sıxlığını artırın.

3. Kənarların qıvrılmasının və ya suyun sızmasının qarşısını almaq üçün küncün hər iki tərəfinə bərabər paylanmış vintlər ilə kəsmə, künc yanıb-sönmə və bağlama nöqtələrində ikiqat bərkitmə tətbiq edin.

IV. Bitmiş işin yoxlanılması və mühafizəsi

1. Hərtərəfli vizual yoxlama: Vintlərin şaquli və bərabər məsafədə olduğundan, yuyucuların bütöv və düzgün yerləşdirildiyinə əmin olun.

2. Panel səthlərində əhəmiyyətli cızıqlar və cızıqlar olmadığından və üst-üstə düşən möhürlərin toxunulmaz olduğundan əmin olun.

3. Vidanın boşaldılmasının və ya möhürün sıradan çıxmasının qarşısını almaq üçün tamamlanmış ərazilərə addım atmağı, əyilməyi və ya vurmağı qadağan edin.

4. Zədələnmiş yuyucuları və ya yanlış hizalanmış vintləri dərhal dəyişdirin və ya yenidən işləyin.

V. Tikintiyə qadağalar

1. Orijinal kompozit yuyucuları çıxarmayın və ya dəyişdirməyin; yuyucusuz quraşdırma qəti qadağandır.

2. Vintləri bucaq altında sürməyin və ya həddindən artıq fırlanma momenti ilə həddindən artıq sıxmayın, çünki bu, sızmalara və ya vintin qırılmasına səbəb ola bilər.

3. Aşınmış qazma nöqtələri və ya zədələnmiş yivləri olan vintlərdən istifadə etməyin.

4. Yağış zamanı və ya panel səthləri yaş olduqda açıq havada quraşdırmadan çəkinin.

Polad üzlük sistemləri üçün özünü vuran vintlərin əsas performans parametrləri

I. Əsas materialın və səthin təmizlənməsi

1. Əsas material: Standart 1022 polad Orta karbonlu polad (söndürmə ilə bərkimiş); Yüksək korroziyaya məruz qalan mühitlər üçün 410/304 paslanmayan polad

2. İstilik müalicəsi: Sərtləşmə (sərt səth, möhkəm nüvə)

3. Səthin antikoroziyası: Rəngli sink örtük, isti daldırma sinkləmə, Dakromet, fosfatlama

4. Uyğun yuyucu: Sinklənmiş polad dayaq + EPDM rezin (havaya davamlı möhür)

II. Sərtlik və Mexaniki Xüsusiyyətlər

1. Səth sərtliyi: HRC 35–45 (qazma qabiliyyətini təmin edir, ucun qırılmasının qarşısını alır)

2. Dartma gücü: ≥450 MPa

3. Son fırlanma momenti: ≥10,9 N·m (standart spesifikasiyalar)

4. Çıxarma qabiliyyəti (0,5–4 mm polad təbəqə + purlin ilə uyğundur): ≥8700 N

III. Spesifikasiyalar və İp Parametrləri

1. Ümumi nominal ölçülər: ST5.5, ST6.3 (mühəndislik layihələri üçün əsas)

2. İp növü: Kobud özünü vuran sap; kəskin profil, güclü tutuş

3. Qazma nöqtəsi növü: Standart özünü qazma nöqtəsi; 0,5-6 mm təbəqə qalınlığı üçün uyğundur

IV. Sızdırmazlıq yuyucusu parametrləri

1. İşləmə temperaturu: -40°C-dən 120°C-dək; yüksək/aşağı temperaturda yaşlanmaya davamlıdır

2. Performans: Suya davamlı, amortizator, təbəqələrin sarsıdıcı zədələnməsinin qarşısını alır; xidmət müddəti ≥10 il

3. Quruluş: Zavodda vahid vahid kimi əvvəlcədən yığılmışdır; ayrılmayan

V. Korroziyaya qarşı və Hava Müqaviməti Parametrləri

1. Rəngli sink: Duz sprey müqaviməti ≥200 h; qapalı/quru fabrik sahələri üçün uyğundur

2. İsti daldırma sinkləmə / Dacromet: Duz sprey müqaviməti ≥500 h; açıq, rütubətli və sahil mühiti üçün uyğundur

VI. Quraşdırma və İstifadə Parametrləri

1. Bərkitmə tələbləri: Yuyucu bərabər şəkildə sıxılmalıdır; rezin çatlamanın və ya təbəqə səthinin girintisinin qarşısını almaq üçün həddindən artıq sıxılmadan çəkinin

2. Qazma dərinliyi: Rəngli təbəqəyə nüfuz etdikdən sonra, polad purlin içinə effektiv yerləşdirmə ≥25 mm olmalıdır.

3. Tətbiq: İncə üzlük təbəqələrinin birləşdirilməsi (dam örtüyü, divar panelləri, yanıb-sönən/trim); ilkin yükdaşıyan konstruksiya birləşmələrində istifadə olunmur
