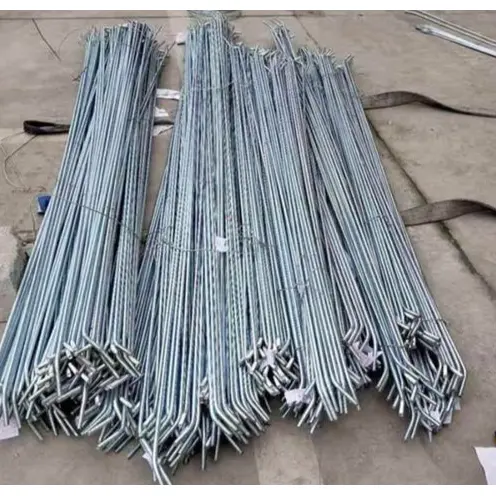

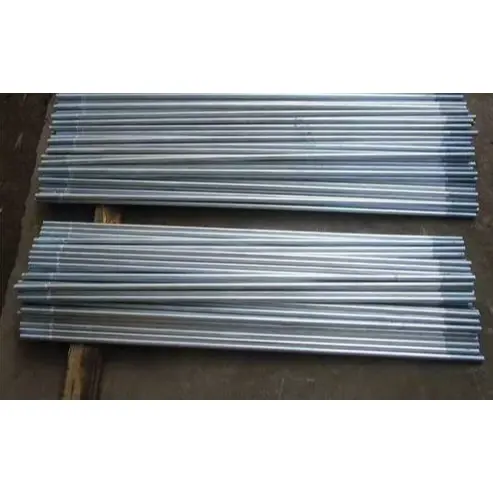

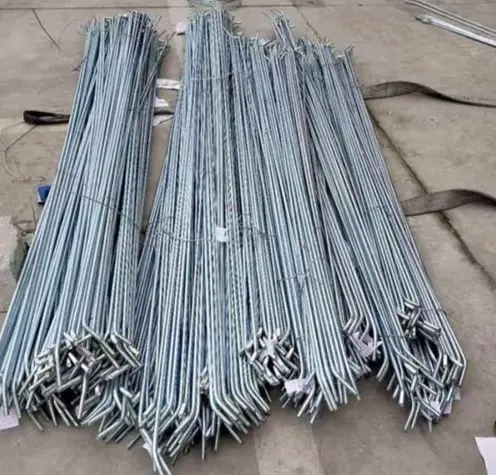

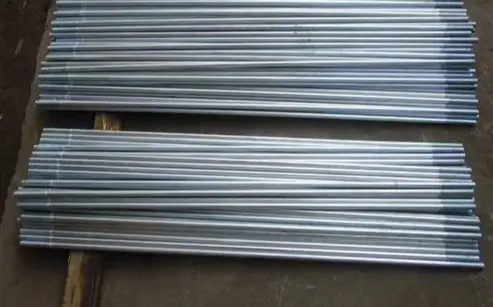

Struktur bərkitmə üçün sinklənmiş polad bağlayıcı çubuqlar

Struktur bərkitmə üçün sinklənmiş polad bağlayıcı çubuqlar (həmçinin isti daldırma sinklənmiş bağlama çubuqları və ya polad gərginlik çubuqları kimi tanınır) polad konstruksiyalarda (məsələn, sənaye müəssisələri, damlar, divarlar və fotovoltaik montaj sistemləri kimi) dartılma qüvvələrinə tab gətirmək, üfüqi yükləri ötürmək və divarın divarlarını sabitləşdirmək üçün istifadə olunan dəyirmi polad konstruksiya komponentləridir.

Məhsulun Tərifi və Konfiqurasiyası

I. Əsas Məhsul Məlumatı

Material: Standart Q235B; Q355B yüksək yük tətbiqləri üçün. Dairəvi polad hər iki ucunda soyuq çəkmə, söndürmə və istiləşmə və yivlənmədən keçir.

Korroziyaya qarşı: İsti daldırma sinklənmiş (HDG); sink örtüyünün qalınlığı ≥70–100μm; açıq və ya yüksək korroziyalı sahil mühitləri üçün uyğundur.

Funksiya: Növlərə düz bağlama çubuqları (üfüqi bağlayıcılar), diaqonal bağlama çubuqları (diz mötərizələri/külək bərkidiciləri) və döngə ilə tənzimlənən bağlama çubuqları (tənzimlənən gərginlik) daxildir.

II. Tam Konfiqurasiya (Standart Montaj)

1) Kravat gövdəsi (1 ədəd)

Çap: φ8/10/12/14/16mm (φ12 ən çox yayılmışdır).

Mövzular: M8/M10/M12/M14/M16 hər iki ucunda (diametrə uyğundur); ipin uzunluğu hər uc üçün 2d-3d-dir.

Uzunluq: span əsasında xüsusi; dözümlülük ± 5 mm; tam yivli və ya ikitərəfli yivli versiyalarda mövcuddur.

Səth: İsti daldırma sinklənmiş; duz sprey müqaviməti ≥500h.

2) Bərkitmə aksesuarları (hər uc üçün 1 dəst)

Altıgen qoz-fındıq: 4.8-ci sinif / 8-ci sinif; isti daldırma sinklənmiş. ·Yastı yuyucular: Q235 / sinklənmiş; təzyiqi paylayın və cızılmanın qarşısını alın.

·Yay yuyucuları / bağlama qaykaları: Vibrasiya səbəbindən boşalmanın qarşısını alın (dam örtüyü / külək yükü zonaları üçün məcburidir).

3) Tənzimləmə / qoşulma aksesuarları (tələblərə əsasən isteğe bağlıdır)

· Dönərlər (kravat tənzimləyiciləri): Çəngəlli və ya qapalı gövdəli tiplər; 45# poladdan saxta, isti daldırma sinklənmiş; tənzimləmə diapazonu: ±50–150mm.

· Qulaq plitələri / birləşdirici lövhələr: Q235B/Q355B; qalınlığı ≥10 mm; isti daldırma sinklənmiş; purlinlərə / şüalara / sütunlara qoşulmaq üçün.

· İp qoruyucuları: Daşıma / quraşdırma zamanı sapın zədələnməsinin və ya korroziyasının qarşısını alın.

·Durma boruları (sıxılma çubuqları üçün): φ42/48 polad boru daxili bağlayıcı ilə; sıxılma altında sabitliyi təmin edir.

III. Əsas Parametrlərə Tez Baxış

·Material: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Dartılma gücü: ≥400MPa (Q235) / ≥470MPa (Q355).

·Sinklənmiş örtük: ≥85μm (açıq), ≥100μm (sahil).

·Ümumi xüsusiyyətlər: φ12 (M12), uzunluq 1–6m.

IV. Tipik Tətbiq Ssenariləri

·Zavod dam örtüyü: Düz bağlama çubuqları (torpaqlar arasında) + diaqonal bağlama çubuqları (küləyə davamlılıq) + dönərlər (gərginliyin tənzimlənməsi).

·Divar örtüyü: Divar girintləri üçün diaqonal bağlayıcılar; divar qabarıqlığının və ya yanal yerdəyişmənin qarşısını almaq.

·PV quraşdırma sistemləri: Uzununa / eninə bağlayıcılar; külək və qar yüklərinə qarşı dayanıqlığı artırır. Əsas üstünlüklər

1. Pas və korroziyaya davamlılıq: Sinklənmiş örtük onları açıq hava və rütubətli iş şəraiti üçün uyğun edir.

2. Yüksək dartılma gücü: Purlin yırğalanmasını effektiv şəkildə məhdudlaşdırır və ümumi struktur sərtliyini artırır.

3. Tənzimlənən uzunluq: Uzunluqlar yüksək quraşdırma uyğunluğunu təmin etməklə yerində dəqiq tənzimlənə bilər.

4. Effektivlik: Yüngül və sərfəli, toplu quraşdırmanın rahatlığını asanlaşdırır.

Fərqləndirici məqamlar

I. Qara Polad / Boyalı Tie Rods ilə müqayisədə

1. Üstün korroziya və hava müqaviməti

Hərtərəfli isti daldırma sinklənmədən keçir; qalın, metallurgiya ilə birləşdirilmiş örtük nəm və duz spreyini bloklayır, açıq, rütubətli və ya sahil mühitində uzunmüddətli istifadəyə imkan verir. Bunun əksinə olaraq, standart qara polad hissələr asanlıqla paslanır və boya örtükləri soyulur və ya lopa olur, bu da tez-tez pasın çıxarılmasını və yenidən rənglənməsini tələb edir - bu, yüksək texniki xidmət xərclərinə səbəb olur.

2. Daha uzun xidmət müddəti

Normal şəraitdə xidmət müddəti 20 ildən artıqdır - boyalı hissələri çox üstələyir (3-5 il) bu, onları fabrik binaları və fotovoltaik quraşdırma sistemləri kimi daimi açıq polad konstruksiyalar üçün ideal edir.

3. Əla səth bütövlüyü

Sink örtüyü aşınmaya və zərbəyə davamlıdır, daşınma və quraşdırma zamanı zərərləri minimuma endirir. İplər pas və tutmağa davamlıdır, gələcək təmir zamanı hamar sökülməni təmin edir.

4. Vahid görünüş və asan yoxlama

Ardıcıl gümüşü-boz rəngə malikdir, bu, spesifikasiyaların və keyfiyyətin yerində asanlıqla vizual şəkildə müəyyənləşdirilməsinə imkan verir.

II. Paslanmayan Polad Tie Rods ilə müqayisədə

1. Görkəmli xərc-performans nisbəti

Satınalma xərcləri paslanmayan poladdan bağlama çubuqlarından əhəmiyyətli dərəcədə aşağıdır; standart korroziyalı şəraitdə ümumi performans müqayisə edilə bilər və bu, layihə xərclərinin əhəmiyyətli dərəcədə azalmasına səbəb olur.

2. Sabit mexaniki xüsusiyyətlər

Əsasən Q235B/Q355B poladdan hazırlanır; möhkəmlik və möhkəmlik polad konstruksiyalar üçün dartılma yükü tələblərinə cavab verir, etibarlı yükdaşıma qabiliyyətini və deformasiyaya qarşı müqaviməti təmin edir.

3. Yüksək emal uyğunluğu

Özelleştirilebilir uzunluqlar və iplər; yerində quraşdırma, hizalama və gərmə üçün çeviklik təklif edən döngələr və boşluq boruları kimi aksesuarlarla uyğun gəlir.

III. Unikal Üstünlüklər

1. Fokuslanmış yükdaşıyan və sadə quruluş: Əsasən dartılma yüklərini idarə edir; yüngül və yerdən qənaətcil; purlinlərin və divar girintlərinin yanal yerdəyişməsini effektiv şəkildə məhdudlaşdırır, ümumi struktur sabitliyini artırır; polad konstruksiyalarda sadə, səmərəli gərginlik elementi kimi xidmət edir.

2. Kompleks dəstək sistemi: Sinklənmiş qoz-fındıqlar, yuyucular, döngələr və qövs lövhələri kimi tam aksesuar dəsti ilə uyğun gəlir - qalvanik korroziyanın qarşısını almaq və vahid qorunma təmin etmək üçün uyğun antikorroziya prosedurlarına malikdir.

3. Rahat quraşdırma: İki uclu yivli dizayn qoz-fındıqlardan istifadə edərək gərginliyin və hizalanmanın dəqiq tənzimlənməsinə imkan verir, nəticədə tikinti və tənzimləmə zamanı yüksək səmərəlilik əldə edilir.

IV. Qısa Məhdudiyyətlər

1. Sərt mühitlərdə performans: Korroziyaya davamlılıq yüksək korroziv və ya güclü turşu/qələvi mühitlərdə paslanmayan poladdan aşağıdır.

2. Xərc: Vahidin qiyməti standart qara dəmir bağlayıcı çubuqlardan yüksəkdir, nəticədə bir qədər yüksək ilkin investisiya qoyulur.

V. Seçim Xülasəsi

· Quru qapalı mühitlər, müvəqqəti strukturlar və ya ciddi xərclərə nəzarət → Qara polad və ya boyalı bağ çubuqlarını seçin.

· Açıq/açıq yerlər, sahilyanı ərazilər, standart korroziya şəraiti və ya uzunmüddətli, texniki xidmət tələb olunmayan işləmə ehtiyacı → Sinklənmiş polad bağlama çubuqlarına üstünlük verin.

· Güclü korroziyaya məruz qalan kimyəvi mühitlər və ya yüksək təmizlik tələbləri → Paslanmayan poladdan bağlama çubuqlarını seçin.

Yerində Tikinti Prosesi

Struktur bərkitmə üçün sinklənmiş polad bağlama çubuqları aşağıdakılara şamil edilir: Zavod purlin bağlama çubuqları, divar bağlama çubuqları, PV montaj çubuqları və döngə ilə tənzimlənən bağlama çubuqları. Əsas material adətən Q235B/Q355B isti daldırma sinklənmiş yuvarlaq poladdır; quraşdırma polad konstruksiya standartlarına uyğundur.

I. Tikintiyə hazırlıq

1. Materialın yoxlanılması: Bağlama çubuğunun diametrini, uzunluğunu və iplik xüsusiyyətlərini yoxlayın; sağlam sinklənmiş örtüyü yoxlayın və sapların əyilmə, pas və ya soyulmuş hissələrin olmadığından əmin olun; aksesuarların (sinklənmiş qoz-fındıqlar, yastı yuyucular, yay yuyucuları, döngələr, qövs lövhələri) yaxşı vəziyyətdə olmasını təmin edin. Fərqli spesifikasiyalı aksesuarların və ya istehsal proseslərinin qarışdırılmasını qəti şəkildə qadağan edin.

2. Alətin hazırlanması: Açarlar, rozetkalar, lent ölçüləri, çəngəllər və əl çəkicləri; kravat çubuğunu tənzimləmək üçün tirləri və gərginlik açarlarını hazırlayın; hündürlükdə iş üçün tam təhlükəsizlik vasitələrinin olmasını təmin edin. 3. Baza yoxlanışı: tirlər, sütunlar, pərdələr və divar girintləri üçün birləşdirici lövhələrin və əvvəlcədən qazılmış deliklərin/diametrlərin çertyojlara uyğun olmasını təmin edin; komponentlərin düzgün yerləşdirilməsini və müvəqqəti olaraq etibarlı şəkildə bərkidilməsini təmin edin.

4. Texniki brifinq: Düz bağlama çubuqları, diaqonal çubuqlar və döngə bağlama çubuqları üçün quraşdırma spesifikasiyalar arasında fərq qoyaraq, bağlayıcı çubuqlar üçün sxem, yamac və gərginlik tələblərini aydın şəkildə müəyyənləşdirin.

II. Quraşdırma Prosesi və Əməliyyat Əsas Nöqtələri

(A) Standart ikitərəfli yivli bağlama çubuqları (düz/diaqonal bağlama çubuqları)

1. Yerləşdirmə: Çubuğun hər iki ucunu ardıcıl olaraq komponentlərdəki əvvəlcədən qazılmış deliklərdən keçirin, çubuq bükülmədən və ya bükülmədən düz qalsın.

2. Aksessuarın yerləşdirilməsi: Komponentləri düz yuyucu → yay yuyucusu → qayka ardıcıllığı ilə quraşdırın; anti-gevşetmə effektini təmin etmək üçün yay yuyucusunda yarığı səndələyin.

3. İlkin bərkitmə: Əsas gərginliyi tətbiq etmək və komponentlərdə boşluqları aradan qaldırmaq üçün hər iki ucunda qozları simmetrik şəkildə sıxın.

4. Son bərkitmə: vahid gərginliyi və ümumi düzlüyünü təmin etmək üçün hər iki ucuna eyni vaxtda güc tətbiq edərək mərhələlərlə sıxın; bir anda bir tərəfi tam sıxmayın, çünki bu, komponentlərin yanlış hizalanmasına və lokallaşdırılmış stress konsentrasiyasına səbəb olur.

5. Hizalama: Çəkiliş və ya düzləşdirmə simindən istifadə edərək düzlük və meyli yoxlayın; lazım olduqda qoz-fındıq mövqelərini dəqiqləşdirin.

(B) Burulma çubuqları (tənzimlənən tip)

1. Bağlama çubuğunun hər iki ucunu struktur qovşaqlarına birləşdirin və qoz-fındıqları boş yerə quraşdırın.

2. Struktur həndəsəsinin və şaquliliyin dizayn spesifikasiyalarına uyğun olmasını təmin etmək üçün ümumi sıxlığa nəzarət edərək, gərginliyi tənzimləmək üçün döngə gövdəsini fırladın.

3. Tənzimləndikdən sonra, xidmət zamanı fırlanmanın və ya boşalmanın qarşısını almaq üçün döndərin hər iki tərəfində boşalmaya qarşı qozları bağlayın.

4. Paralel bağlama çubuqları qrupları üçün ardıcıl gərginləşdirmə və balanslaşdırılmış yük paylanmasına əmin olun.

(C) Aralıq boruları ilə quraşdırma

Bağlama çubuğunu polad boşluq borusunun içindən keçirin; hər iki ucundan çıxan yivli hissələrə yuyucular və qoz-fındıq quraşdırın. Aralıq borusunun əyilmədən və ya boşluqlar qoymadan komponentlərə (şaquli və ya üfüqi) bərabər oturduğundan əmin olun.

III. Yerə görə tikinti tələbləri

1. Dam örtüyü bağlayıcı çubuqlar: Üfüqi bağlayıcı çubuqlar səviyyədə qalmalı və diaqonal bağlayıcı çubuqlar dizayn bucaqlarında quraşdırılmalıdır; Boşluğu aradan qaldırmaq və purlinlərin ümumi dayanıqlığını artırmaq üçün bütün bağlama çubuqları dartılmalı və dartılmalıdır.

2. Divar bağlayıcıları: Divar komponentlərinin şaquliliyinə nəzarət edərkən ardıcıl olaraq yuxarıdan aşağıya quraşdırın; bağlayıcı çubuqların qapılara, pəncərələrə və ya üzlük panellərinə mane olmadığından əmin olun.

3. Künc və son birləşmələr: Bütün fitinqlərin tam olduğundan əmin olun, ikili anti-gevşetmə tədbirləri həyata keçirin və yüksək külək yüklərinə məruz qalan ərazilərdə əlavə möhkəmləndirmə tətbiq edin.

IV. Bitmiş işin yoxlanılması və mühafizəsi

1. Vizual yoxlama: Bağlama çubuqları əyilmədən düz olmalıdır və sinklənmiş örtük geniş zədələnməməlidir; fitinqlər tam, qoz-fındıq tam bərkidilmiş və yay yuyucuları tam sıxılmış olmalıdır.

2. Funksional yoxlama: Yığıncaqda boşluq və yırğalanma olmamalıdır; struktur ölçüləri və meyl açıları təsvirlərə uyğun olmalıdır.

3. Bitmiş işin mühafizəsi: Bağlama çubuqlarına və ya sinklənmiş örtüyə addım atmaq, onlara toxunmaq və ya qaynaq yanıqlarına səbəb olmaq qadağandır; yivli sahələrdə harç və ya yağın çirklənməsinin qarşısını almaq.

4. Korroziyadan qorunmanı bərpa etmək üçün sinklə zəngin boya tətbiq etməklə sinklənmiş örtükdə lokallaşdırılmış cızıqları dərhal təmir edin.

V. Tikintiyə qadağalar

1. Düz yuyucuları və ya yay yuyucularını buraxmaq, natamam fitinq dəstlərini quraşdırmaq və ya sinklənməmiş fitinqlərdə qarışdırmaq qəti qadağandır.

2. Sinklənmiş örtünün maddi zədələnməsinin və ya sıradan çıxmasının qarşısını almaq üçün bağlama çubuqlarını düzəltmək üçün məcbur etmək, bükmək və ya alov qızdırmasından istifadə etmək qadağandır.

3. Zədələnmiş saplar, ciddi şəkildə soyulan sinklənmiş örtüklər və ya deformasiya/əyilmə olan bağlama çubuqlarından istifadə etməyin.

4. İpin soyulmasının və ya komponentin deformasiyasının qarşısını almaq üçün qoz-fındıqların həddindən artıq bərkidilməsi qəti qadağandır.

5. İplərdə uzun müddət su yığılması nəticəsində yaranan pasın qarşısını almaq üçün yağışlı havada açıq tikinti zamanı qoruyucu tədbirlər həyata keçirin.

Struktur bərkitmə üçün sinklənmiş polad bağlayıcı çubuqların əsas performans parametrləri

Standartlar: GB/T 700, GB/T 13912, GB 50017

I. Əsas material və mexaniki xüsusiyyətlər

1. Ümumi materiallar

· Standart: Q235B; Ağır yük / Uzunmüddətli: Q355B

2. Mexaniki göstəricilər

3. Çubuğun texniki xüsusiyyətləri: Ümumi diametrlər: φ8, φ10, φ12, φ14, φ16 mm; Uzunluq: Hər rəsm üçün fərdiləşdirilmiş (standart 1–6m); Uzunluğa dözümlülük: ±5 mm

II. Mövzu Parametrləri

1. Mövzunun xüsusiyyətləri: Dəyirmi polad diametrinə uyğundur (M8, M10, M12, M14, M16)

2. İp növü: İkitərəfli xarici ip; hər bir ucunda ip uzunluğu nominal diametrdən 2-3 dəfədir

3. İp dəqiqliyi: 6g; hamar oturuş, tutma əleyhinə

III. Sinklənmiş Kaplama Xüsusiyyətləri (isti daldırma sinklənməyə üstünlük verilir)

1. Kaplama Qalınlığı

· Standart açıq havada istifadə: ≥70 μm

· Sahil / Yüksək korroziyalı mühitlər: ≥85 μm

2. Yapışma: Metallurgiya bağı; təsir zamanı soyulma və ya soyulma yoxdur

3. Korroziyaya Müqavimət: Duz püskürtmə testi ≥500 h; normal açıq şəraitdə xidmət müddəti >20 il

IV. Aksesuar Parametrləri

1. Qoz dərəcəsi: Sinif 4.8 / Sinif 8; isti daldırma sinklənmiş (eyni material); iplərlə dəqiq uyğunluq

2. Düz yuyucu: Q235 material, isti daldırma sinklənmiş; əlaqə təzyiqini paylayır; komponent boyasını/örtüyü qoruyur

3. Yay yuyucusu: Yüksək elastiklik; gevşetmənin qarşısını almaq üçün əsasən yüksək vibrasiyalı və ya yüksək küləkli ərazilərdə istifadə olunur

4. Burulma (tənzimlənən): Material: Döymə 45# polad, tam isti daldırma sinklənmiş; standart tənzimləmə diapazonu: ±50–150 mm mm

V. İstifadə və Quraşdırma Parametrləri

1. Yükləmə rejimi: Yalnız gərginlik yükləri üçün nəzərdə tutulmuşdur; sıxılma, əyilmə və ya yanal yüklərə məruz qalma qəti qadağandır.

2. Quraşdırma tələbləri: Bağlama çubuğu düz qalmalıdır, bükülmə və əyilmə olmamalıdır; hər iki ucundakı qoz-fındıq simmetrik şəkildə sıxılmalıdır.

3. Ətraf mühitə uyğunluq: -20°C-dən 80°C-dək iş temperaturu diapazonu; güclü turşular və ya güclü qələvilərlə uzun müddət təmasdan çəkinin.

VI. Əlavə Xüsusiyyətlər

1. Səthi bitirmə: Tutqun gümüşü-boz, vahid rəngləmə ilə; aşınmaya və təsirə davamlıdır.

2. Yenidən istifadə oluna bilənlik: Sinklənmiş sap örtüyü özünəməxsus yağlama təmin edir, təmir üçün sökülmə zamanı montajın sapların tutulmasının və ya soyulmasının qarşısını alır.
