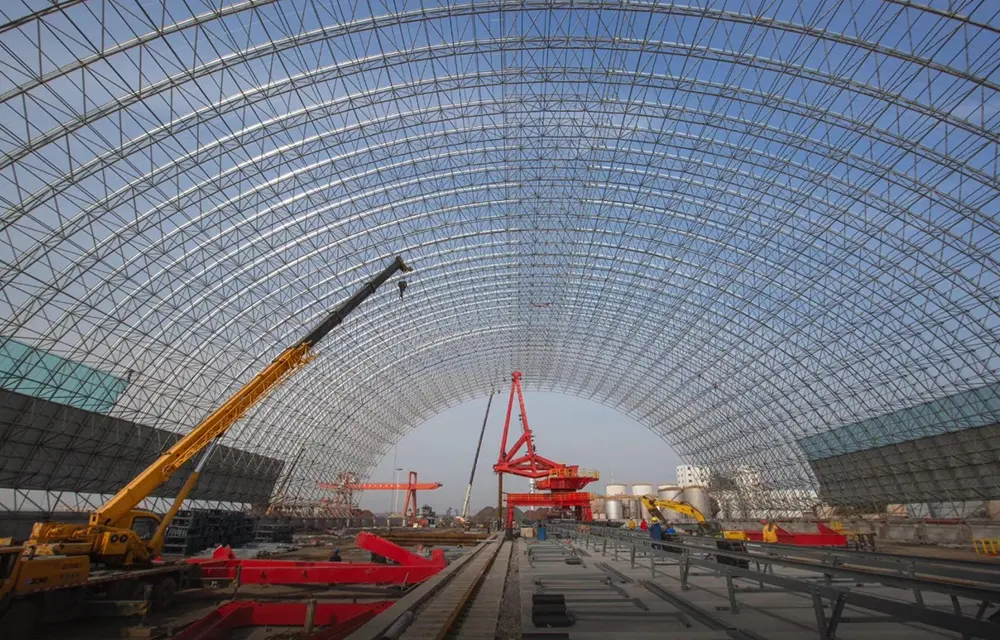

Uzun müddətli polad qəfəs qabığı quruluşu

Adi düz kosmik çərçivələrdən və ya portal sərt çərçivələrdən fərqli olaraq, Uzun Aralıqlı Polad Şəbəkə Qabıq Strukturu əyri məkan şəbəkəsi yükdaşıyıcı sistemindən istifadə edir. Düz konstruksiyalar əsasən əyilmə hərəkətinə əsaslansa da, bu sistem qabıq-qövs təkanının və məkan üzvlərinin eksenel hərəkətinin kombinasiyası vasitəsilə yükdaşıma qabiliyyətinə nail olur.

Bu sistem sadəcə ayrı-ayrı üzvlərin yığılması deyil, həm də struktur qovşaqları, sürüşmə rulmanları, sıxılmaya davamlı təməl elementləri, dam örtükləri və ildırımdan/korroziyadan qorunmadan ibarət tam, inteqrasiya olunmuş həlldir. O, 60 metrdən çox olan sütunsuz damlar, mürəkkəb əyri həndəsələr və güclü külək və qar yüklərinə məruz qalan ərazilərlə bağlı struktur problemlərini həll etmək üçün xüsusi olaraq hazırlanmışdır. Memarlıq estetikasını uzunmüddətli əməliyyat təhlükəsizliyi ilə tarazlaşdıraraq, o, ultra geniş arakəsməli sənaye obyektlərinin və ictimai yerlərin dam örtüyü üçün əsas seçimə çevrilmişdir.

Seçim meyarları və fərqlər

1.1 Sənaye Tərifi

Çox vaxt sadəcə olaraq "polad qəfəs qabığı" ​​olaraq adlandırılan Long Span Polad Lattice Shell Strukturu əyri, yüksək statik cəhətdən qeyri-müəyyən məkan şəbəkə quruluşunun bir növüdür. Bu, mahiyyətcə sferik, ellipsoidal, silindrik və hiperbolik paraboloid həndəsələri əhatə edən davamlı əyri səth yaratmaq üçün qövslənmiş düz kosmik çərçivədir. Müəyyənedici xüsusiyyət daxili qüvvələrə qarşı çıxmaq üçün dayaqlar, üzük şüaları və ya sıxışdırmaya davamlı bünövrələr tələb edən xaricə üfüqi qövs itələməsinin yaradılmasıdır. Bunun əksinə olaraq, düz kosmik çərçivələr yükləri əsasən şaquli istiqamətdə daşıyır və üfüqi qövs itkisi yaratmır; iki sistemi idarə edən əsas mexaniki prinsiplər tamamilə fərqlidir.

1.2 Struktur Davranışın Vizual Xüsusiyyətləri

- Üzvlərin yüklənməsi: Əsasən eksenel gərginlik və sıxılma; yerli əyilmə gərginliklərinin olmaması gərginliyin vahid paylanmasını təmin edir.

- Yükün ötürülməsi: Şaquli dam yükləri əyri səthin tangensial istiqaməti boyunca qabıq daxilində eksenel qüvvələrə həll edilir; yük yolu qısadır, bu da minimum enerji itkisi ilə nəticələnir.

- Əməliyyat uyğunluğu: Yüksək statik qeyri-müəyyən ehtiyat strukturu; lokallaşdırılmış üzv nasazlığı qlobal dağılmaya səbəb olmur, ani külək, qar və seysmik hadisələrə qarşı üstün dayanıqlıq təklif edir.

1.3 Span və 3D Node Konfiqurasiyasına görə təsnifat

- Tək qatlı Polad qəfəs qabığı: Çox aşağı çəkisi olan tək qatlı element quruluşu; kiçikdən ortaya qədər (15-60 m) şüşəli günbəzlər və kiçik mənzərəli pavilyonlar üçün uyğundur; yalnız az külək və qar yükü olan bölgələrdə tətbiq olunur; əsasən tökmə polad hub qovşaqlarından istifadə edir.

- İki qatlı Bolted-ball Lattice Shell: birləşdirən veb üzvləri ilə yuxarı və aşağı akkordlardan ibarət ikiqatlı şəbəkə konfiqurasiyası; yüksək sərtlik təklif edir; standart böyük diapazonlu (30-100 m) kömür anbarları və silindrik anbar qabıqları üçün uyğundur; standart külək və qar şəraiti olan daxili ərazilər üçün üstünlük verilən seçimdir.

- İki qatlı Qaynaqlanmış Top Şəbəkə Qabıq: Deformasiyaya müstəsna müqavimət göstərən sferik qovşaqlarda tam nüfuzlu qaynaq xüsusiyyətlərinə malikdir; güclü küləklərə və güclü qarlara məruz qalan sahil bölgələrində ultra-böyük aralıqlar (60-200 m) və ağır yük daşıyan anbarlar üçün uyğundur.

Əsas Material Seçim Meyarları: Q235B polad ≤60m aralıqlar və ≤0,9 kN/m² dam yükləri üçün seçilir; Q355B polad 60 m-dən çox məsafədə, ağır yüklü kömür anbarlarında və sahilyanı bölgələrdə istifadə olunur.

Uzun müddətli polad qəfəs qabıq strukturlarının hərtərəfli sistem komponentləri

2.1 İlkin şəbəkə struktur bölmələri

Xüsusi kəsilmiş dairəvi boş bölmə (CHS) üzvlərindən və üç növ ixtisaslaşmış qovşaqlardan ibarətdir; bütün elementlər standart uzunluqlardan istifadə etmək əvəzinə səthin əyriliyinə əsaslanaraq xüsusi uzunluqlara kəsilir. Əsas materiallara φ60×3.5 ilə φ219×10 arasında dəyişən spesifikasiyalara malik tikişsiz polad borular və yüksək tezlikli qaynaqlı polad borular daxildir. Düyün növləri üçün diferensiallaşdırılmış tətbiq ssenariləri:

- Boltlu içi boş kürələr: Aşağı əyri silindrik qabıqlar və ikiqat adi torlu qabıqlar; yerində sıfır qaynaq tələb edən boltlar istifadə edərək yerində yığılmışdır.

- Qaynaqlanmış içi boş kürəciklər: Böyük diapazonlu, ağır yüklü və qalın qabıqlı konstruksiyalar; yerli sarsıdıcı deformasiyaya qarşı durmaq üçün daxili həlqəvi bərkidici qabırğalara malikdir.

- Döküm polad qovşaq qovşaqları: Xüsusilə bir qatlı əyri qübbələr üçün; plug-in bağlantılarından istifadə edin və komponentlərin ən yüksək səviyyədə standartlaşdırılmasını təklif edin.

Əlaqədar bərkidicilər: Boltlu kürə sistemləri standart 10.9 dərəcəli yüksək möhkəmlikli boltlar, konusvari başlıqlar, sızdırmazlıq lövhələri və qollardan istifadə edir; qaynaqlanmış kürə sistemlərində tamamilə əyilmiş kənarları olan tam nüfuzlu qaynaq qaynaqlarına əsaslanan standart bağlayıcılar yoxdur.

2.2 Diferensiallaşdırılmış dəstək sistemləri

Torlu qabığın üfüqi qövs zərbəsi kosmik çərçivədən 3-5 dəfə çoxdur; yanlış dəstək seçimi birbaşa damın çökməsinə səbəb ola bilər. Dörd növ dəstək və onların tətbiqi ssenariləri:

- Sabit menteşəli dayaqlar: Bina künclərində yerləşir; şaquli və iki istiqamətli üfüqi yerdəyişməni cilovlamaq, qabığın qövs itkisinin 60%-dən çoxunu daşımaq və gərginliyi aradan qaldırmaq üçün kiçik fırlanmaya imkan vermək.

- Bir istiqamətli sürüşmə dayaqları: dairəvi və ya radial istiqamət üzrə sürüşdürün; Mövsümi temperatur fərqləri nəticəsində yaranan istilik itkisini azad etmək, istilik genişlənməsi və büzülməsi nəticəsində çatlamanın qarşısını almaq üçün xüsusi olaraq hazırlanmışdır.

- Dartıcı menteşəli dayaqlar: Sahil və ya açıq, açıq yerlərdə istifadə olunur; mənfi küləyin əmmə qüvvələrinə müqavimət göstərin və torlu qabığın küləklə yuxarı qalxmasının və ya qopmasının qarşısını alın.

- Elastik dayaqlar: Qeyri-bərabər bünövrə çökmələri və ya qeyri-müntəzəm ikiqat əyri şəbəkəli qabıqlar üçün istifadə olunur; yük paylanmasını tənzimləmək üçün bünövrə deformasiyasına uyğunlaşma.

Dəstək aksesuarları: 18–30 mm qalınlığında əsas lövhələr, 12–20 mm yan bərkidici qabırğalar, Q355B quraşdırılmış anker boltlar və düzəldici/sürüşməyə qarşı şimlər.

2.3 Alt quruluş və itələmə müqaviməti üçün dəstəkləyici tədbirlər

Standart təcrid olunmuş qalaq qapaqları torlu qabıq tərəfindən əmələ gələn xaricə sıxışdırmaya qarşı çıxa bilməz; buna görə də hədəflənmiş möhkəmləndirmə tələb olunur. Vəqflər C30–C35 dəmir-beton izolyasiya edilmiş qalaq qapaqlarından, zolaqlı özüllərdən və ya svay qapaqlarından istifadə edir. Xaricə yerdəyişmənin qarşısını almaq üçün bünövrələrin xarici hissəsində qalxmaya qarşı yer tirləri və beton əks çəkiyə malik dayaqlar quraşdırılır. Daxil edilmiş polad daşıyıcı plitələr üçün yastılıq tolerantlığı rulmanların hamar sürüşməsini təmin etmək üçün ≤2 mm olaraq təyin edilmişdir.

2.4 Dam örtüyü və yanal sabitlik üçün dəstəkləyici tədbirlər

Dam örtüyü sistemi üç növdən ibarətdir: əyri çəllək qabıqları üçün alüminium-maqnezium-manqan daimi tikiş panelləri, gün işığı günbəzləri üçün temperlənmiş izolyasiya şüşələri və qapalı kömür anbarları üçün profilli rəngli örtüklü polad təbəqələr. İkinci dərəcəli struktur elementlər tamamilə isti daldırma sinklənmiş C- və Z-bölmə purlinlərdən ibarətdir, dam bağlayıcı çubuqlar və çəngəl dayaqları ilə tamamlanır. Yanal dayanıqlıq, uclarda yanal yerdəyişmənin qarşısını almaq üçün gable uclarında və sütunlar arasında əlavə polad bərkitmə ilə birlikdə ümumi qövs itələməsini ehtiva edən xarici dəmir-beton halqa şüası ilə təmin edilir.

2.5 İnteqrasiya edilmiş antikorroziya, yanğına davamlı və ildırımdan mühafizə sistemləri

- Korroziyaya qarşı: İsti daldırma sinklənmiş örtük qalınlığı standart daxili sahələr üçün ≥85μm və duz spreyinə məruz qalan sahil əraziləri üçün ≥120μm; zədələnmiş sinklənmənin yerində təmiri Sa2.5 abraziv partlayışdan sonra üç qatlı epoksi sinklə zəngin örtük sistemini əhatə edir.

- Yanğındavamlılıq: İctimai yerlər nazik təbəqəli intumescent yanğına davamlı örtüklərlə örtülmüşdür (0,5-2,0 saat yanğına davamlılıq üçün hesablanmış); qapalı sənaye kömür anbarları standart yanğına davamlı örtüklər tələb etmir.

- İldırımdan qorunma: Üst akkord üzvləri təbii ildırım tutma şəbəkəsi kimi xidmət edir, tam torpaqlama dövrəsini yaratmaq üçün daşıyıcı anker boltlar vasitəsilə təməlin əsas möhkəmləndirici çubuqlarına qoşulur; əlavə ildırımdan mühafizə zolaqları tələb olunmur.

Tətbiq etməyə Hazır Həllər

1. İkiqatlı boltli toplu torlu qabıq:

Polad boru elementləri + boltli toplar + biristiqamətli sürüşmə menteşəli dayaqlar + zolaqlı itməyə davamlı təməllər + rənglə örtülmüş polad üzlük; qapalı quru kömür anbarları və məcmu siloslar üçün idealdır; ən aşağı qiymət və ən qısa tikinti müddəti.

2. İki qatlı qaynaqlanmış top sferik şəbəkəli qabıq:

Qalın divarlı qaynaqlı borular + bərkidilmiş qaynaqlı içi boş kürələr + sabit gərginliyə davamlı dayaqlar + qalaq qapağının özülləri + alüminium-maqnezium-manqan dam örtüyü; stadionlarda və hava limanlarında böyük qübbələr üçün uyğundur; külək və qar yüklərinə qarşı ən yüksək ehtiyatı təklif edir.

3. Bir qatlı qovşaqlı polad retikulyar qabıq:

Standartlaşdırılmış əyri dairəvi borular + tökmə polad qovşaq qovşaqları + yüngül menteşəli dayaqlar + şüşəli dam örtüyü; mənzərə atriumları və kiçik sərgi salonları üçün uyğundur; üstün estetik cazibə təqdim edir.

Əsas Praktik Üstünlüklər

1. Struktur səmərəliliyi və iqtisadi səmərəliliyi:

100 m aralıq üçün polad istehlakı ikiqat düz kosmik çərçivələrdən 18% -25% azdır; qabığın arch effekti təbii olaraq yükləri paylayır, gələcək struktur möhkəmləndirilməsi ehtiyacını aradan qaldırır.

2. Çox yönlü əyri həndəsə:

Sferik və ya mürəkkəb ikiqat əyri dam formaları yaratmağa qadirdir; portal sərt çərçivələrinin 36 m iqtisadi aralığı həddini aşır və unikal memarlıq formaları üçün təsdiq tələblərinə cavab verir.

3. Təbii drenaj və azaldılmış sızma riski:

Əyri həndəsə drenaj üçün özünəməxsus yamac təmin edir, yamac yaratmaq üçün əlavə doldurma təbəqələrinə ehtiyacı aradan qaldırır və damın sızması və su gölməçəsi ilə bağlı təmir risklərini azaldır.

4. Ekstremal şəraitdə yüksək sabitlik:

Yüksək statik cəhətdən qeyri-müəyyən bir quruluş olaraq, Beaufort miqyaslı 12 küləklərə, çovğunlara və regional seysmik aktivliyə müqavimət göstərməkdə bütün planar polad konstruksiyaları üstələyir.

5. Modul quruluş yüksək hündürlük risklərini azaldır:

Hidravlik qaldırma ilə birlikdə inteqrasiya edilmiş yer montajını dəstəkləyir; yüksək hündürlükdə işləri 70% azaldır və bununla da yerində təhlükəsizlik qəzalarının dərəcəsini azaldır.

6. Aşağı istismar dövrü xərcləri:

Vahid dairəvi boşluqlar pasın təmizlənməsini və yoxlanılmasını asanlaşdırır; əyri dam yağış suyunun və tozun təbii şəkildə sürüşməsinə imkan verir, təmizləmə tezliyini yarıya endirir.

Rəqabətli Məhsullarla Müqayisəli Təhlil

5.1 Struktur davranış fərqləri

Portal sərt çərçivələr yalnız planar, bir istiqamətli əyilmə ilə qarşılaşır; aralıqlar 36 m-dən çox olduqda xərclər artır və onlar əyri formalar yarada bilmirlər. Yastı kosmik çərçivələr üfüqi qövs itkisi olmadan sırf məkan gərginliyinə və sıxılmaya əsaslanır; onları əyri səthlərə uyğunlaşdırmaq üçün çoxlu qeyri-standart komponentlər tələb olunur ki, bu da xərcləri 40%-dən çox artırır. Uzun Aralıqlı Polad Şəfqət Qabıq Strukturları iki istiqamətli məkan qövsü hərəkətindən istifadə edərək onları əyri səthlər üçün təbii olaraq uyğunlaşdırır və ultra böyük aralıqlar üçün əhəmiyyətli xərc üstünlükləri təklif edir.

5.2 Tikinti və qapalı fərqlər

Kosmik çərçivələr ümumiyyətlə hündürlükdə hissə-hissə montaj tələb edir, bu da sahənin elastikliyini məhdudlaşdırır; polad qəfəs qabıqları məhdud məkanlar üçün uyğun fırlanan sürüşmə üsulları da daxil olmaqla dörd tikinti metodunu seçməyə imkan verir. Korpusa gəldikdə, polad qəfəs qabığının əyriliyi alüminium-maqnezium-manqan panelləri və əyri şüşə ilə mükəmməl uyğunlaşır, dam panellərində burulma gərginliyini aradan qaldırır və gələcəkdə çatlama riskini azaldır.

5.3 Korroziyaya qarşı müalicə fərqləri

Struktur elementlər tamamilə tikişsiz dairəvi borulardan ibarətdir, bucaq və ya kanal poladı ilə tapılan kir tutma "ölü zonaları" aradan qaldırır; bu, isti daldırma sinkləmə və örtük tətbiqləri zamanı tam örtüyü təmin edir, müstəvi kosmik çərçivələrlə müqayisədə sahil mühitində korroziyaya qarşı istifadə müddətini 8-12 il uzadır. Kateqoriyaya görə standartlaşdırılmış emal iş axını

6.1 İkiqat qatlı Bolted-Bol Kosmik Çərçivələr üçün Əsas Emal İş Akışı

1. Bolted-top dəqiq emal: Dairəvi polad döymə blankı → Sferik səthin torna bitirmə → Çoxstansiyalı qazma və xüsusi açılarda/əyriliklərdə vurma → Daxili çatlar üçün maqnit hissəciklərinin yoxlanılması (MPI) → İsti daldırma sinkləmə.

2. Üzvlərin dəqiq emal edilməsi: Polad boruların uzunluğa CNC kəsilməsi → Konusvari başlıqların emalı → Hər iki ucunda tam nüfuz edən CO2 çevrəvi qaynaq → Kritik elementlərin 20%-də ultrasəs testi (UT, II dərəcəli) → Pasdan təmizlənmə üçün partladılma (Sa 2.5) → Qaldıran qızdırıcı.

3. Aksesuarların işlənməsi: 10.9 dərəcəli boltların söndürülməsi, bərkidilməsi və yoxlanılması; sapların uyğun toleranslarını təmin etmək üçün qolların və bərkidici vintlərin eyni vaxtda sinklənməsi.

4. Zavodda ilkin montaj: 1:1 miqyaslı əyri montaj dirəyinin quraşdırılması → Yelpaket formalı aqreqatların sınaq yığılması → Sferik yüksəlişin və boltun daxil edilməsinin dərinliyinin yoxlanılması → Qeyri-standart elementlərin tənzimlənməsi.

5. Zonal qablaşdırma: Çevrəvi və radial nömrələmə əsasında kateqoriyalara bölünmüş qablaşdırma → Yerində montaj ardıcıllığının işarələnməsi.

6. Yerində quraşdırma: Dəstəyin hamarlanması → Alt akkord şəbəkəsinin yığılması → Şəbəkə elementlərinin quraşdırılması və üst akkordun bağlanması → Yüksək möhkəmlikli boltların son bərkidilməsi → Sinklənmiş toxunma və odadavamlı örtük.

6.2 İki qatlı Qaynaqlı Top Kosmik Çərçivələr üçün İxtisaslaşdırılmış İş Akışı

Polad boşqab yarımkürələrinin ştamplanması → Kəsmə → Daxili həlqəvi bərkidici qabırğaların yığılması → Kürənin bağlanması üçün sualtı qövs qaynağı (SAW) → 100% UT (II dərəcəli) qaynaq yoxlaması → Kürələrin üyüdülməsi və sinklənməsi; hər bir qaynağın yoxlanılması və qəbulu ilə üzvlərin kürələrə tam nüfuz edən əyilmə qaynağı yerində.

6.3 Tək qatlı Qovşaq Node Kosmik Çərçivələri üçün İxtisaslaşdırılmış İş Akışı

Döküm polad qovşaqların dəqiq tökülməsi → Çox istiqamətli birləşmə yuvalarının emalı → Boruların əyri uclarının frezlənməsi → Zavod qurğusunun sınaq yığılması → Ümumi sinkləmə; yerləşdirmə və boltun kilidlənməsi yolu ilə yerində montaj—yerdə isti iş və ya qaynaq tələb olunmur.

6.4 Dəstəklər üçün standartlaşdırılmış emal prosesi

Əsas lövhələrin və bərkidici lövhələrin CNC kəsilməsi → Kəsmə, yığma və qaynaq → Sürüşən səthlərin dəqiq frezelənməsi → Qaynaq yoxlanışı → Anker boltlarının sinklənməsi və komplekt qablaşdırma.

Hərtərəfli İngilis Performans Parametrləri

7.1 Üzvlərin və birləşmələrin həndəsi parametrləri

Ümumi polad boru spesifikasiyası: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Adi şəbəkə aralığı: sferik və silindrik qəfəs qabıqları üçün 1,5m ~ 3,5m

Üzvlərin emal tolerantlığı: Ümumi uzunluq sapması ±1.0mm, xəttilik ≤ L/1000

Boltlu sferik düyün: Diametr φ120~φ400mm, divar qalınlığı 12~20mm, vida deşiklərinin bucağı tolerantlığı ±15′

Qaynaqlanmış içi boş sferik düyün: Diametr φ200~φ500mm, divar qalınlığı 14~22mm daxili bərkidici halqa ilə

Dəstək bazası lövhəsi: 18~30mm qalınlıq, bərkidici lövhə 12~20mm, anker boltu materialı Q355B

7.2 Materialın mexaniki xüsusiyyətləri cədvəli

7.3 Aralıq və Yük Daşıyıcı Parametrləri

Tək qatlı qəfəs qabığının qənaətli uzunluğu: 15m~60m

İki qatlı boltli sferik qəfəs qabığı qənaətli məsafə: 30m~100m

İki qatlı qaynaqlanmış sferik qəfəs qabığının maksimum aralığı: 60m~200m

Dam yükü indeksi: Ölü yük 0,35~0,90kN/㎡, canlı yük 0,5~1,2kN/㎡; qapalı kömür anbarının canlı yükü 2,5kN/㎡-ə qədər

Temperatur deformasiyasına nəzarət: Ultra uzun silindrik qabıqlar, temperatur qövs itkisini azad etmək üçün birtərəfli sürüşmə dayaqlarını qəbul etməlidir.

7.4 Qaynaq Yoxlama Standartları

Boltlu sferik boru dairəvi qaynaq: 2-ci dərəcəli qaynaq, əsas üzvlər üçün 20% UT ultrasəs yoxlaması, milli əsas layihələr üçün 100% yoxlama

Qaynaqlanmış sferik qaynaq qaynağı: Tam nüfuzedici dərəcəli 2 qaynaq, ağır yüklü qəfəs qabıqları üçün 100% UT yoxlaması

7.5 Korroziyaya qarşı və odadavamlı texniki göstərici

Zavod isti daldırma sinkləmə: daxili ərazilər üçün ≥85μm, sahil duzlu dumanlı ərazilər üçün ≥120μm

Sahədə təmir standartı: Sa2.5 qum partlaması, üç qatlı boya sistemi üçün ümumi quru film qalınlığı ≥120μm

Yanğına davamlılıq müddəti: ictimai binanın nazik təbəqəli odadavamlı örtüyü üçün 0,5 saat/1,0 saat/1,5 saat/2,0 saat

7.6 Yerində Quraşdırmaya Dəqiq Nəzarət

Halqa şüası və dayaq oxunun sapması ≤±5mm, dayaq hündürlüyündən sapma ≤±3mm

Qonşu dayaqların hündürlüyü sapması ≤2mm, qabığın ümumi qalxma sapması dizayn hündürlüyündən ≤1/1000

7.7 Layihə Polad İstehlakı Arayışı (Proyeksiya Sahəsi)

Bir qatlı gündüz işıqlandırma qübbəsi: 10~20kg/㎡

İki qatlı şərti məkan silindrik qabıq: 20~33kg/㎡

İki qatlı qapalı kömür anbarı qəfəs qabığı: 33~55kg/㎡

Layihə Şərtlərinə Uyğun Yerdə Quraşdırma Metodları

Uzun Aralıqlı Polad Şəfqət Qabıq Strukturları üçün quraşdırma sxemləri məhdud yer və kranlara giriş məhdudiyyətləri kimi problemləri həll etmək üçün sahə şərtlərinə əsasən seçilir:

1. Yüksək hündürlükdə toplu yığılma: Kiçik diapazonlu səpələnmiş sahələr üçün uyğundur, böyük qaldırıcı avadanlıq tələb olunmur

2. Blok montajı: Qabağı yelçəkən formalı bloklara bölün, yerə yığın və ayrıca qaldırın

3. Ümumi hidravlik qaldırma: Geniş qapalı məkanlar üçün üstünlük verilir, yüksək hündürlükdə əməliyyat risklərini minimuma endirir

4. Dönmə sürüşmə qurğusu: Məhdud kranın dönüş radiusu olan dar sahil əraziləri üçün uyğundur

Tez-tez verilən suallar

Q1 Tək qatlı və ikiqatlı Uzun Ayarlı Polad Şəfqət Qabıq Strukturları arasında necə tez seçim edə bilərəm?

Qar yığılması olmayan və yüksək təbii işıqlandırma tələbləri olmayan sahilyanı ərazilərdə ≤60 m məsafələr üçün bir qatlı qovşaq-qovşaqlı qəfəs qabığına üstünlük verilir (30% aşağı qiymət). 60 m-dən çox məsafələr üçün və ya sahilyanı, güclü qarlı və ya ağır yüklü (material saxlama) ssenarilərində, tək qatlı strukturlarla bağlı yerli bükülmə qeyri-sabitliyinin qarşısını almaq üçün ikiqat şəbəkəli qabıq məcburidir.

Q2 Şəbəkə qabıqları üçün sürüşmə dayaqları buraxıla bilərmi?

Xeyr. Uzunluğu 45 m-dən çox olan çəllək qabıqları və ya diametri 50 m-dən çox olan qübbələr üçün istilik deformasiyası poladın yükdaşıma qabiliyyətini xeyli aşan daxili itələmə qüvvələri yaradır; sürüşmə dayaqlarının buraxılması birbaşa elementin əyilməsinə və ya qırılmasına səbəb olar.

Q3 Qaynar sinklənmədən sonra ikinci dərəcəli kəsmə və ya qazma işləri yerində yerinə yetirilə bilərmi?

İkinci dərəcəli kəsmə və ya qazma qadağandır. Bütün deşik yerləri və element uzunluqları fabrikdə əvvəlcədən hazırlanır, yalnız boltlu montaj yerində yerinə yetirilir; kəsmə sinklənmiş örtüyü zədələyir (tam təmir edilə bilməz) strukturun korroziyaya davamlı xidmət müddətini əhəmiyyətli dərəcədə azaldır.

Q4 Polad qəfəs qabıqları və kosmik çərçivələr arasında uzunmüddətli istismar və təmir xərclərinin fərqi nədir?

Eyni aralıq üçün, şəbəkə qabığının əyri səthi illik dam təmizləmə xərclərini 45% azaltmaqla üstün özünü təmizləmə imkanları təqdim edir. Bundan əlavə, eksenel yük elementləri yorğunluqdan qaynaqlanan əyilmələrdən əziyyət çəkmir, bu da 30 il ərzində struktur möhkəmləndirilməsi ehtiyacını aradan qaldırır; beləliklə, O&M performansı düz kosmik çərçivələrdən xeyli üstündür.

HAISHENG Xidmətinin Üstünlükləri

1. Əvvəlcədən Struktur Seçimi və Layihələndirilməsi: Satışdan əvvəl xidmətlərə bünövrənin yanal itələmə müqaviməti ilə bağlı dizayn səhvlərinin qarşısını almaq üçün yerli külək/qar parametrlərinə, seysmik intensivliyə və geoloji şəraitə əsaslanaraq, podşipnik sxemləri və üzük şüalarının möhkəmləndirilməsi üçün pulsuz, xüsusi təsvirlərin təqdim edilməsi daxildir.

2. Hərtərəfli İkidilli Sənədləşdirmə: Xaricdəki nəzarətçilərin və gömrük rəsmiləşdirilməsinin tələblərinə birbaşa cavab vermək üçün həm ingilis, həm də Çin dillərində tam sənədlərin təmin edilməsi, o cümlədən material hesabatları, qaynaq tikişləri üçün ultrasəs sınaq (UT) hesabatları, sinklənmə sertifikatları və quraşdırma struktur hesablamaları.

3. Sərhədlərarası Nəqliyyat üçün Qoruyucu Qablaşdırma: Sferik qovşaqlar ayrı-ayrılıqda qabarcıq paketinə bükülür; nazik üzvlər qoruyucu künc qoruyucuları olan polad dayaqlara yığılır; və bütün əşyalar okean yükləri üçün uyğun möhürlənmiş, duza davamlı qablaşdırmaya malikdir.

4. 24/7 İkidilli Uzaqdan Texniki Rəhbərlik: Sürüşən rulmanların düzəldilməsini, boltun mərhələli bərkidilməsini və halqa şüalarının birləşdirilməsini əhatə edən real vaxt rejimində video dəstəyi.

5. Hərtərəfli Zəmanət əhatəsi: Əsas üzvlər üçün 5 illik struktur zəmanəti; isti daldırma sinklənmiş örtük üçün korroziyaya qarşı zəmanət (daxili ərazilər üçün 15 il, sahilyanı ərazilər üçün 8 il); və birləşdirici qovşaqlar üçün ömür boyu ehtiyat hissələrinin mövcudluğu.
