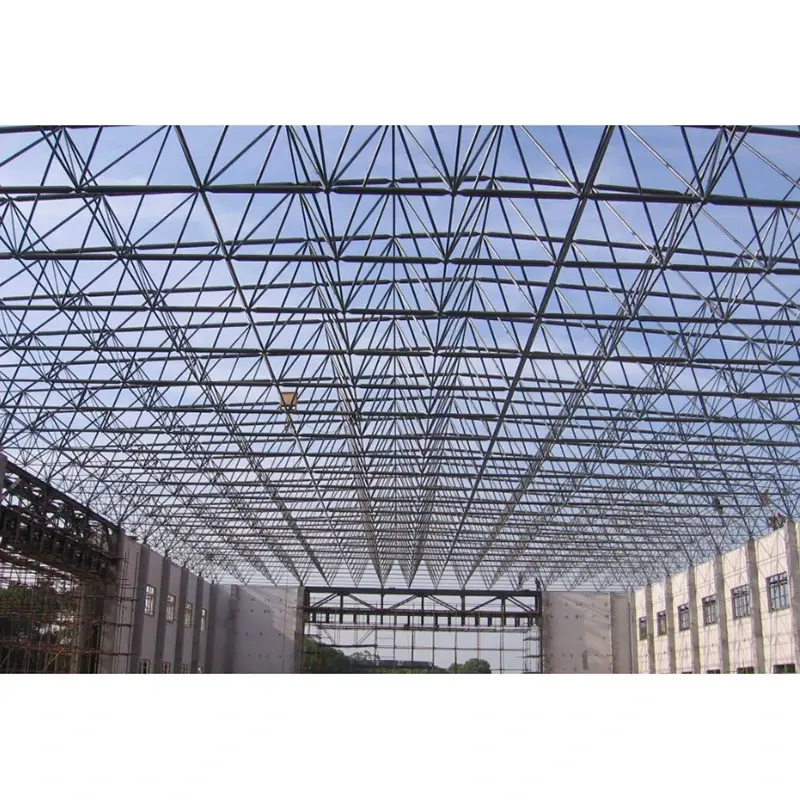

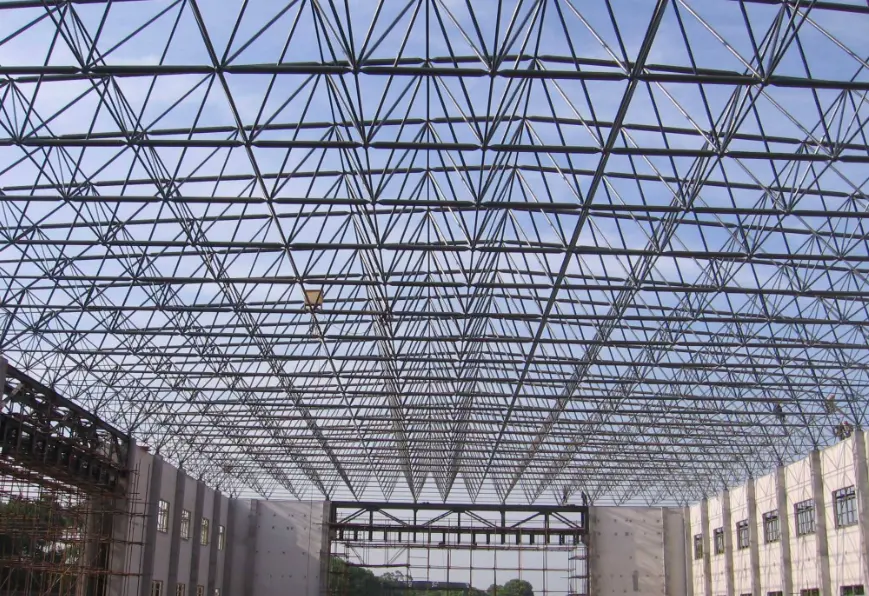

Böyük Aralıqlı Polad Kosmik Çərçivə Strukturu

Əsas Məhsul Tərifləri

1. Ümumi tərif

Polad Konstruksiyaların Dizayn Standartına (GB 50017) uyğun olaraq, 60 metr və ya daha çox məsafəyə malik məkan şəbəkəli dam konstruksiyaları Böyük Aralıqlı Polad Kosmik Çərçivə Konstruksiyaları kimi təsnif edilir. Onlar polad boru elementlərindən və sferik birləşmələrdən dördbucaqlı və ya üçbucaqlı piramidalar kimi həndəsi sistemlərə yığılır. Bunlar yüklərin qlobal miqyasda paylandığı yüksək statik olaraq qeyri-müəyyən məkan sistemləridir və üzvlər əsasən eksenel gərginlik və ya sıxılmaya məruz qalır. Onlar yüksək ümumi sərtlik təklif edir və sütunsuz, açıq yerlər yaradır, bu da onları stadionlar, sərgi mərkəzləri, yüksək sürətli dəmir yolu stansiyaları, kömür anbarları, hava limanı terminalları və sair üçün ideal edir.

2. Xüsusi Tərif: Space Frame Foundation (Dəstək Fondu)

Kosmik çərçivənin bünövrəsi kosmik çərçivənin dayaqlarını dəstəkləyən və üst quruluşdan bütün yükləri (oxlu qüvvələr, kəsici qüvvələr, əyilmə momentləri, üfüqi qüvvələr və seysmik qüvvələr) yerə köçürən alt quruluşdur - adətən beton və ya svay əsaslıdır; kosmik çərçivə üçün struktur baza kimi xidmət edir.

· Struktur Xüsusiyyətləri: Şaquli təzyiqə, üfüqi itməyə, qaldırma qüvvələrinə və fırlanma momentinə məruz qalır; yerləşdirmə, hündürlük və quraşdırılmış hissələrin yerləşdirilməsi ilə bağlı son dərəcə yüksək dəqiqlik tələb edir.

· Əsas Nəzarət Nöqtələri: Diferensial çökmə bilavasitə kosmik çərçivə birləşmələrində çatlara və üzvlərin qeyri-sabitliyinə səbəb ola bilər ki, bu da onu geniş diapazonlu kosmik çərçivələrin uğur və ya uğursuzluğunda kritik faktor halına gətirir.

3. Ümumi Kosmos Çərçivə Terminologiyasının Fərqlənməsi

· Kosmik Çərçivə Gövdəsi: Üst məkan şəbəkəsi strukturu (üzvlər + sferik birləşmələr);

· Space Frame Bearing: Kosmik çərçivəni bünövrə ilə birləşdirən yük ötürücü komponent;

· Kosmik çərçivənin təməli: Dəmir-beton konstruksiya, svay qapağı və ya rulmanın altında yerləşən təcrid olunmuş dayaq.

Sistem Konfiqurasiyasını tamamlayın

Hissə 1: Üst Kosmik Çərçivə Əsas Sistem (İlkin Yük Daşıyan Quruluş)

1. Struktur Sistem (Əsas Seçimlər)

· Ortoqonal Kvadrat Piramida Kosmik Çərçivə: Ən çox istifadə olunur; vahid sərtlik və rahat dam quraşdırılması təklif edir; düzbucaqlı ayaq izləri üçün üstünlük verilən seçimdir.

· Diaqonal Kvadrat Piramida Kosmik Çərçivə: Üstün struktur performansı və bir qədər aşağı polad istehlakı; orta və böyük aralıqlar üçün uyğundur.

· Üçbucaqlı Piramida Kosmik Çərçivə: Yüksək məkan sabitliyi; dairəvi və ya çoxbucaqlı ayaq izləri üçün uyğundur.

· Qaynaqlanmış Top Kosmik Çərçivə: Ağır yüklər, ultra-böyük aralıqlar (80 m-dən çox), ağır dam örtükləri sistemləri və yüksək yük şəraiti üçün uyğundur.

· Bolted-Ball Space Frame: Daha yüngül yüklər və standart böyük aralıqlar üçün uyğundur; Fabrikin hazırlanması, yerində montaj və sürətli tikinti xüsusiyyətləri.

2. Əsas Material Konfiqurasiyası (Standart Spesifikasiyalar)

· Üzvlər: Diksiz polad borular və ya düz tikişli qaynaqlı borular; Material: Q355B (böyük aralıqlar üçün əsas); Ümumi spesifikasiyalar: Φ114×4, Φ140×6, Φ159×8, Φ219×10; Q235B daha kiçik aralıqlar üçün istifadə edilə bilər.

· Birgə toplar:

o Boltlu toplar: Φ200–Φ400; divar qalınlığı ≥12 mm; Material: Q355B.

o Qaynaqlanmış toplar: Φ250–Φ500; divar qalınlığı ≥14mm; daxili sərtləşdirici qabırğalar daxildir.

· Bağlayıcılar: 10.9 dərəcəli yüksək möhkəmlikli boltlar (kosmik çərçivələr üçün ixtisaslaşdırılmış); uyğun konusvari başlıqlar, son lövhələr, qollar və bərkidici vintlər daxildir.

3. Dam örtüyü və qapaq komponentləri (tam dam örtüyü sistemi)

· Dam panelləri: Daimi tikişli alüminium-maqnezium-manqan panelləri, profilli rəngli polad təbəqələr və gündüz işıqlandırma panelləri (lokallaşdırılmış).

· İkinci dərəcəli dam quruluşu: C/Z-seksiyalı polad pərdələr (Q355B isti daldırma sinklənmiş, örtük qalınlığı ≥80μm), dam bağlayıcıları və dayaqlar.

· Su yalıtımı və İzolyasiya: Daş yun və ya şüşə yun izolyasiya təbəqəsi, suya davamlı nəfəs alan membran, oluklar, enmə boruları və silsilənin qapaqları.

II Hissə: Kosmik Çərçivə Daşıyıcı Sistemi (Yuxarı və Aşağı Quruluşlar arasında Yük Ötürmə Əsası)

Rulmanlar kosmik çərçivə ilə beton təməl arasında yeganə yük ötürücü qovşaq kimi xidmət edir; Uzunmüddətli strukturların seçimi xüsusi yük tələblərinə əsaslanmalıdır:

1. Yastı sıxılma rulmanları: Yalnız şaquli sıxılmaya dözür; kənar dayaqlar və aşağı üfüqi qüvvələrin olduğu sahələr üçün istifadə olunur.

2. Biristiqamətli/iki istiqamətli sürüşmə rulmanları: İstilik gərginliyini aradan qaldırın və istilik genişlənməsini/daralmasını təmin edin; uzun müddətli kosmik çərçivələr üçün vacibdir.

3. Menteşəli rulmanlar (sferik menteşəli rulmanlar): Fırlanma və çox istiqamətli qüvvə ötürülməsinə icazə verin; künclərdə, yüksək üfüqi qüvvələrin olduğu ərazilərdə və ciddi seysmik tələblər olan zonalarda istifadə olunur.

4. Dartma podşipnikləri (qalxmağa davamlı podşipniklər): Kornişlərdə, konsollarda və kosmik çərçivənin qalxmasının qarşısını almaq üçün əhəmiyyətli küləyin sorulmasına məruz qalan yerlərdə istifadə olunur.

Rulman aksesuarları: Əsas lövhələr, bərkidici qabırğalar, lövbər boltlar və tənzimləyici şinlər (hamarlanma və hündürlüyün tənzimlənməsi üçün).

III hissə: Aşağı təməl sistemi

Seçim geoloji şəraitə, genişliyə və yük təsnifatına əsaslanır; Uzun müddətli strukturlar üçün üstünlük təşkil edən seçim xovlu-svay-qapaq kombinasiyasıdır:

I. Ümumi təməl növləri

1. Dəmir-beton izolyasiya edilmiş dayaqlar: 60–80 m aralıqlar, əlverişli geoloji şərait, orta yüklər.

2. Zolaqlı bünövrələr (davamlı dayaqlar): Uzadılmış kosmik çərçivələr, davamlı dayaqlar, yüksək üfüqi qüvvəyə qarşı müqavimət tələbləri.

3. Svay qapaqları olan svay bünövrələri (uzun arakəsmələr üçün üstünlük verilir): 80 m-dən çox aralıqlar, yumşaq qrunt özüllər, ağır yüklər, yüksək seysmik intensivlik zonaları.

o Xov növləri: Qazılmış svaylar, prefabrik boru svayları.

o Svay qapaqları: Kvadrat/düzbucaqlı dəmir-beton qalaq qapaqları (C30/C35 beton).

4. Raft təməlləri: Son dərəcə böyük səth sahələri, mürəkkəb geoloji şərait və diferensial çökmələrə nəzarət üçün ciddi tələblər olan layihələr.

II. Əsas təməl strukturu və daxil edilmiş hissələr

1. Beton Gücü: Xovlu qapaqlar/təməl əsas gövdəsi C30–C35; kor beton C15;

2. Təməl daxil edilmiş hissələri:

o Dayaqlar üçün quraşdırılmış polad lövhələr: Qalınlığı 16–20 mm, qalaq qapağının möhkəmləndirilməsinə qaynaqlanmış;

o Quraşdırılmış anker boltlar: Kosmik çərçivə dayaqlarını təmin etmək üçün; Q355 polad boltlar, qoz-fındıq və daşıyıcı lövhələrlə tamamlanır;

3. Dəqiqliyə nəzarət (böyük diapazonlu strukturlar üçün məcburi standartlar):

o Oxdan sapma ≤ ±5 mm;

o Üst səthin hündürlüyündən kənarlaşma ≤ ±3 mm;

o Eyni aralıqda dayaqlar arasında hündürlük fərqi ≤ 2 mm.

IV hissə: Dayanma və Stabillik Sistemləri

Böyük Aralıqlı Polad Kosmik Çərçivə Strukturları əhəmiyyətli yüksəklikləri və əhəmiyyətli üfüqi qüvvələri (külək, seysmik) əhatə edir; hərtərəfli sabitlik sistemi məcburidir:

1. Daxili məkan çərçivəsinin bərkidici elementləri: Üst və alt akkordlar arasında şaquli/diaqonal şəbəkə üzvləri (kosmik çərçivənin ayrılmaz hissəsi);

2. Sütunlararası bərkitmə: Uzununa üfüqi qüvvələrə müqavimət göstərmək üçün beton sütunlar arasında çarpaz bərkitmə (bucaqlı polad və ya polad boru);

3. Damın üfüqi bərkidilməsi: Sərt dam diafraqmasını meydana gətirən üst akkordun müstəvisi daxilində üfüqi bağlayıcı çubuqlar və diaqonal mötərizələr;

4. Kənar və qapaqlı boşluq çərçivələri: Uçları bağlayın, ümumi sərtliyi artırın və külək yüklərinə müqavimət göstərin;

5. Diz dirsəkləri/bağlama çubuqları: Purlinlər üçün yan dayanıqlıq komponentləri (yüngül ölçülü polad dam örtüyü ilə eyni məntiqə uyğun olaraq).

V hissə: Korroziyaya qarşı, Yanğından Mühafizə və İldırımdan Mühafizə Sistemləri

1. Korroziyaya qarşı

· Zavod istehsalı komponentlər: İsti daldırma sinklənmiş ümumi (sink örtüyünün qalınlığı ≥85 μm); sahilyanı və ya kimya sənaye zonaları üçün artan qalınlıq;

· Sahə qaynaqları və təmir-qaynaq edilmiş sahələr: Pasın təmizlənməsi üçün aşındırıcı partlatma + epoksi sinklə zəngin astar + üst örtük;

· Sferik qovşaqlar və boltlar: Zavod sinklənmiş; örtüyü zədələyən yerlərdə kəsmə qadağandır.

2. Yanğından Mühafizə

· Binanın yanğına davamlılıq dərəcəsinə əsasən xüsusi yanğına davamlı örtüklərin (ultra nazik və ya nazik təbəqə növləri) tətbiqi; yanğına davamlılıq dərəcəsi 1,0 saatdan 2,0 saata qədər;

· Kaplama dayaqlarına, quraşdırılmış hissələrə və boltlara xüsusi diqqət yetirin. 3. İldırımdan Mühafizə

·Kosmik çərçivənin üst akkordu havanın dayandırılması sistemi kimi çıxış edir;

·Dəstəklər, lövbər boltlar və bünövrənin möhkəmləndirilməsi vasitəsilə formalaşmış aşağı keçiricilər;

·Bünövrə daxilində quraşdırılmış və binanın əsas ildırımdan mühafizə şəbəkəsinə qoşulmuş torpaqlama elektrodları.

Hissə 6: Quraşdırma və Tikinti Dəstəyi

1.Quraşdırma üsulları: Yüksək hündürlükdə parça-parça yığma, modul qaldırma, inteqral qaldırma, kumulyativ sürüşmə (böyük aralıqlar üçün əsas);

2.Core avadanlıq: Ümumi stansiya, səviyyə, tork açarı, hidravlik qaldırma/sürüşmə sistemi, böyük kranlar, portal kranlar;

3. Köməkçi materiallar: Yüksək möhkəmlikli boltlar, mastik, şimlər, müvəqqəti dayaq çərçivələri, tel naqilləri üçün xüsusi sürtkü yağı.

Tam Komponent Siyahısı

1.Yuxarı boşluq çərçivəsi: Polad boru elementləri + boltli kürələr/qaynaqlanmış kürələr + yüksək möhkəmlikli boltlar + konusvari başlıqlar/uc plitələr;

2. Dam örtüyü sistemi: Dam panelləri + C/Z-purlins + izolyasiya və su yalıtımı + oluklar və enmə boruları;

3.Yük daşıyan dayaqlar: Sabit/sürüşmə/sferik/qalxmağa davamlı dayaqlar + anker boltlar + quraşdırılmış polad lövhələr;

4. Alt quruluş/Bünövrə: İzolyasiya edilmiş dayaqlar/zolaqlı bünövrələr/svay qapaqları (armatur+beton+yerləşmiş hissələr);

5. Stabillik üçün bərkitmə: Sütunlararası bərkitmə, damın üfüqi bərkidilməsi, gable-end boşluq çərçivələri;

6.Mühafizə sistemləri: İsti daldırma sinkləmə (korroziyaya qarşı), yanğına davamlı örtüklər, ildırımdan qorunma və torpaqlama;

7. Quraşdırma köməkçiləri: Müvəqqəti dayaqlar, qaldırıcı avadanlıqlar, ölçmə alətləri, bərkidici qurğular.

Standart Yüngül Polad Dam və Böyük Aralıqlı Polad Kosmik Çərçivə Strukturu

·Standart yüngül polad dam: Əsasən portal sərt çərçivələr; aralıq <60 m; məkan şəbəkəsi sistemi yoxdur;

· Böyük Aralıqlı Polad Kosmik Çərçivə Strukturu: Aralıq ≥ 60m; məkan şəbəkəsinin quruluşu; inteqral məkan yükdaşıyıcı fəaliyyətə əsaslanır; təməllərə, dayaqlara və dəqiqliyə olan tələblər yüngül polad konstruksiyalar üçün tələblərdən xeyli yüksəkdir.

Əsas üstünlüklər

1. Çox böyük diapazon qabiliyyəti daxili məkandan maksimum istifadə edərək sütunsuz dizaynlara imkan verir.

2. Üçölçülü struktur davranışı yükün balanslaşdırılmış paylanmasını və seysmik qüvvələrə və külək təzyiqinə əla müqaviməti təmin edir.

3. Yüngül, lakin sərt; struktur ümumi deformasiyaya və sallanmaya davamlıdır.

4. Zavodda hazırlanmış komponentlər yerində tez yığılmağa imkan verir.

5. Çevik həndəsə düz, əyri, sferik və nizamsız qübbələr daxil olmaqla müxtəlif formaları dəstəkləyir.

6. Sabit və davamlı quruluş; korroziyaya davamlılıq üçün müalicə edildikdə uzun xidmət müddəti.

Fərqləndirici məqamlar

I. Struktur Performans Üstünlükləri

1. Üçölçülü yük bölgüsü: Portal çərçivələrindən və ya bərk şəbəkə şüalarından (əyilmə və kəsilməyə məruz qalan) fərqli olaraq, kosmik çərçivədəki üzvlər əsasən eksenel gərginlik və sıxılma ilə qarşılaşırlar. Bu, materialın səmərəli istifadəsini və öz çəkisinin azaldılmasını təmin edir. Həddindən artıq böyük aralıqlardan gələn yüklər dayaqlar arasında bərabər paylanır, nöqtə yüklərini minimuma endirir və təməl xərclərini azaldır.

2. Yüksək statik cəhətdən qeyri-müəyyən struktur: Əhəmiyyətli təhlükəsizlik ehtiyatı təklif edir; bir üzvün uğursuzluğu tam çökməyə səbəb olmayacaq. O, zəlzələlərə, küləklərə, qarlara və qeyri-bərabər məskunlaşmalara müqavimət göstərməkdə planar trussları və portal çərçivələri üstələyir və onu stadionlar, kömür anbarları və hava limanı terminalları kimi böyük ictimai binalar üçün ideal edir.

3. Sütunsuz böyük boşluqlar: 60-150 metrlik aydın aralıqları asanlıqla əldə edir. Əksinə, portal çərçivələri adətən ≤36 metr iqtisadi aralıq limitinə malikdir və böyük diapazonlu polad trusslar çox vaxt sərfəli deyil; kosmik çərçivələr geniş, maneəsiz, sütunsuz interyerlər təmin edir.

II. Material və Xərc məqamları

1. Ekvivalent aralıqlar üçün azaldılmış polad istehlakı

Böyük diapazonlu tətbiqlər üçün proqnozlaşdırılan sahənin vahidi üçün polad istehlakı polad trusslar və ya bərk torlu dam tirləri ilə müqayisədə daha azdır. Boltlu top kosmik çərçivələr standartlaşdırılmış zavod kütləvi istehsalından və ilkin materialların (polad borular və polad toplar) toplu tədarükü vasitəsilə aşağı xərclərdən faydalanır.

2. Geniş yük uyğunluğu

Yüngül şüşəli damlardan tutmuş ağır quru kömür anbarlarına və avadanlıq daşıyan damlara qədər geniş çeşidli tətbiqlər üçün uyğundur. Material seçimi xərcləri idarə etmək üçün çevik şəkildə tənzimlənə bilər - daha yüngül yüklər üçün Q235 poladdan və daha ağır yüklər üçün Q355-dən istifadə etməklə.

III. İstehsal və emal məqamları

1. Standartlaşdırılmış Fabrikdə Hazırlanmış Boltlu Top Kosmik Çərçivələr: Çeşidlənmədən və qablaşdırmadan əvvəl polad boru elementləri uzunluqda kəsilir, konus başlıqları və uç lövhələr əvvəlcədən yığılır və polad toplar emalatxana daxilində vurulur. Sahədə iş minimum qaynaq tələb olunmaqla yüksək möhkəmlikli boltların yığılması və bərkidilməsi ilə məhdudlaşır. Bunun əksinə olaraq, trusslar və sərt çərçivələr tez-tez yerlərdə geniş birləşmə və qaynaq tələb edir.

2. Yüksək Komponent Çoxfunksiyalılığı: Tək məkan çərçivəsi hissələrin yüksək dəyişdirilməsini təmin edən məhdud sayda top, boltlar və polad boru spesifikasiyalarından istifadə edir. Bu, kütləvi istehsalı, inventarın idarə edilməsini və gələcək texniki xidmət və ya dəyişdirilməsini asanlaşdırır.

IV. Tikinti və Quraşdırma Fərqləri

1. Çevik və Müxtəlif Quraşdırma Metodları: Hündürlükdə hissə-hissə yığma, blok qaldırma, inteqral hidravlik qaldırma və kumulyativ sürüşmə kimi müxtəlif texnikalar böyük diapazonlu, çox hündür və ya məhdud məkanlarda tikinti aparmağa imkan verir. Əksinə, portal sərt çərçivələr və trusslar kranın işləmə radiusları ilə əhəmiyyətli dərəcədə məhdudlaşdırılır.

2. Nəzarət edilə bilən tikinti sürəti: Eyni vaxtda zavod istehsalı və yerində montaj layihənin ümumi qrafikini qısaldır. Sahədə geniş qaynağın olmaması qüsurların aşkarlanması və korroziyaya qarşı yenidən işləmə ehtiyacını azaldır.

V. Dam örtüyü və memarlıq formasında üstünlüklər

1. Yüksək Formalanma: Düzbucaqlı, dairəvi, elliptik, sferik və ikiqat əyri formaların hamısı əldə edilə bilər. Sərt çərçivələr və müstəvi trusslar böyük aralıqlı əyri damlar yaratmaq üçün mübarizə aparır, kosmik çərçivələri sərgi mərkəzləri və idman stadionları kimi unikal formalı strukturlar üçün ideal edir.

2. Rahat Dam Planı: Üst akkord qovşaqlarının vahid, müntəzəm düzülüşü pərdələrin, dam panellərinin və səma işığı zolaqlarının nizamlı şəkildə yerləşdirilməsini asanlaşdırır. Bu, dam örtüyünün tikintisini asanlaşdırır və drenaj sistemlərinin və səma işıqlarının planlarının layihələndirilməsində daha çox çeviklik təklif edir.

VI. Davamlılıq üstünlükləri: Korroziyaya qarşı və Yanğından Mühafizə

1. İncə, Uniforma Üzvlər və Yetkin İsti Daldırma Sinklənməsi: Polad borular və toplar konstruktiv hissələrdə aşkar olunan "ölü zonalar" olmadan zavodda tam isti daldırma sinklənmiş ola bilər, bu da H-bölmə sərt çərçivələrlə müqayisədə daha yüksək antikorroziya keyfiyyəti ilə nəticələnir. Bu, sahilyanı və ya kimyəvi cəhətdən aşındırıcı mühitlərdə fərqli xidmət müddəti üstünlüyü təklif edir.

2. Yanğına davamlı örtüklərin asan tətbiqi: Diskret elementlər və idarə oluna bilən səth sahələri ilə nazik təbəqəli yanğına davamlı örtüklərin tətbiqi material baxımından daha səmərəlidir və böyük torlu tirləri və sütunları örtməkdən daha sürətlidir.

VII. Post-Tikinti O&M-in əsas məqamları

1. Yüngül çəki ilə aşağı dam təmir yükləri; təmir yolları üçün sadə plan;

2. Aydın struktur davranışı; fərdi zədələnmiş elementlər damın geniş sökülməsi və ya dəyişdirilməsi olmadan müəyyən nöqtələrdə dəyişdirilə bilər, bu da aşağı təmir xərcləri ilə nəticələnir.

VIII. Rəqabətli Sistemlərlə Qısa Müqayisə

1. Portal Sərt Çərçivələr: Kiçik və orta aralıqlar üçün uyğundur; planar struktur davranışı; əyilmə üzvlərinə əsaslanır; aşağı qiymət; 36 m-dən çox məsafələr üçün səmərəlilik kəskin şəkildə azalır;

2. Polad trusslar: Planar struktur davranışı; zəif yanal sərtlik; böyük spanlar üçün yüksək öz çəkisi; əhəmiyyətli yerdə qaynaq tələb edir;

3. Polad Məkan Çərçivələri: Məkan struktur davranışı; ultra böyük aralıqlar üçün üstünlük verilən seçim; yüksək sərtlik; çevik həndəsə; yüksək təhlükəsizlik marjası.

Standart İstehsal Prosesi

I. Polad top istehsalı prosesi

1. Kəsmə və Döymə: Dəyirmi polad çubuq ehtiyatının kəsilməsi → Orta tezlikli qızdırılması və kobud polad top blanklara döymə;

2. Mexanizm: Sferik səthin torna ilə çevrilməsi → Bolt deliklərinin çoxbucaqlı qazılması və çertyojlara uyğun olaraq indeksləşdirici qazma maşını ilə tıqqıltı;

3. Təftiş və NDT: İplərin yoxlanılması; çatları aşkar etmək üçün maqnit hissəcik testi (MPT);

4. Korroziyaya qarşı: Ümumi isti daldırma sinkləmə.

Qaynaqlanmış toplar: Polad boşqabın iki yarımkürəyə ştamplanması → Kəsmə → Daxili halqa bərkidicilərinin yığılması → Yarımkürələrin birləşdirilməsi üçün sualtı qövs qaynağı → NDT → Taşlama → Sinklənmə.

II. Kosmik Çərçivə Üzvünün İstehsal Prosesi

1. Polad Boru Kəsmə: CNC mişarları ilə tikişsiz və ya qaynaqlı boruların sabit uzunluqda kəsilməsi; qaynaq büzülməsi üçün müavinət daxildir; düz uç üzləri;

2. Konus başlığı və uç lövhəsinin istehsalı: Döymələrin formaya salınması;

3. Quraşdırma və Qaynaq: Konus başlıqlarının/ucu plitələrin boru uclarında əvvəlcədən yığılması; alətlər vasitəsilə yerləşdirmə; tam nüfuz edən CO₂ dairəvi qaynaq;

4. Qaynaq NDT: Kritik geniş diapazonlu üzvlər üçün ultrasəs testi (UT); II dərəcəli qaynaqlar üçün spot yoxlamalar;

5. Düzləşdirmə və Pas Təmizləmə: Düzləşdirici elementlər; Sa2.5 dərəcəsinə qədər atışma;

6. Korroziyaya qarşı: Ümumi isti daldırma sinkləmə.

III. Yüksək Güclü Bolt Yığmalarının Emalı

1. Dəyirmi polad kəsmə → Söndürmə və istiləşmə → Xarici tornalama → İp yayma;

2. Sərtliyin yoxlanılması, qüsurların aşkarlanması və isti daldırma sinkləmə; uyğun qolların və bərkidici vintlərin eyni vaxtda emalı və sinklənməsi.

IV. Zavodun ilkin yığılması

1. Sınaq qurğusunda sınaq montajı üçün 1-2 standart vahid seçin;

2. Topun deşiklərinin düzülməsini, boltun daxil edilməsinin dərinliyini və elementin ümumi uzunluğunu yoxlayın;

3. Yerdə hamar montajı təmin etmək üçün qeyri-standart hissələrin ölçülərini tənzimləyin.

V. Qablaşdırma və təsnifat

Komponentləri zonaya və spesifikasiyaya görə nömrələyin; elementləri, polad topları və boltları ayrıca qablaşdırın; ox nömrələri ilə işarələyin.

VI. Yerində Montaj Prosedurları

1. Ölçmə və yerləşdirmə; dayaqların düzəldilməsi və yerləşdirilməsi;

2. Tikinti planı əsasında icra: hündürlükdə hissə-hissə yığılma / blok qaldırma / inteqral qaldırma;

3. Əvvəlcə alt akkord toplarını və üzvlərini yığın → veb üzvlərini quraşdırın → üst akkordu yığın; fırlanma anı açarından istifadə edərək fırlanma anı dizayn etmək üçün 10.9 dərəcəli yüksək möhkəmlikli boltları sıxın;

4. Yarımbəndin yoxlanılması, qaynaq tikişlərində antikorroziya örtüyünün toxunması və yanğına davamlı örtüyün tətbiqi.

Qeyd: Qaynaqlanmış Top Kosmik Çərçivələr üçün fərqlər

Yerdə oynaqların tam nüfuz qaynağı; hər qaynaq keçidi üçün qüsurların aşkarlanması; yüksək güclü boltun bərkidilməsi prosesi yoxdur.

Əsas Performans Parametrləri

I. Əsas komponentlərin həndəsi xüsusiyyətləri

1. Kosmik Çərçivə Polad Boru Üzvləri (Q235B/Q355B; Q355B böyük aralıqlar üçün üstünlük verilir)

Ümumi boru diametri × divar qalınlığı: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Bitmiş element uzunluğu: 1,0m–3,5m (standart şəbəkə ölçüsü: 1,5m–3,0m);

İstehsal düzlüyünə dözümlülük: ≤L/1000; son üz perpendikulyarlıq sapması: ≤0.5mm.

2. Bolted Kürələr

Kürənin diametri: φ100, φ120, φ140, φ160, φ180, φ200–φ400;

Divar qalınlığı: 12-20 mm; Kürə səthində yivli deşiklər üçün bucaq dözümlülüyü: ±15′.

3. Əlaqəli bərkidicilər

10.9 dərəcəli yüksək möhkəmlikli boltlar: M12, M14, M16, M20, M22, M24, M27, M30; aksesuarlar: qollar, konusvari başlıqlar, uç lövhələr, kilidləmə vintləri.

4. Dəstək lövhələri

Əsas lövhənin qalınlığı: 16-30 mm; bərkidici lövhənin qalınlığı: 12-20 mm; quraşdırılmış anker boltlar: Q355.

II. Materialın mexaniki xüsusiyyətləri

III. Struktur Yük Daşıyıcı Performans

1. Daşıyıcı xüsusiyyətlər: Böyük Aralıqlı Polad Kosmik Çərçivə Strukturunun bütün üzvləri eksenel gərginliyə və ya sıxılmaya məruz qalır; əyilmə üzvləri yoxdur; yüksək statik cəhətdən qeyri-müəyyən bir quruluşdur; ayrı-ayrı üzvlərin uğursuzluğu ümumi dağılmaya səbəb olmur.

2. Tipik Tətbiq edilə bilən Aralıqlar

1. Bolted-kürə kosmik çərçivələr: 12m–80m;

2. Qaynaqlanmış kürə kosmik çərçivələr: 50m–180m (ultra böyük aralıqlar və ağır yüklər üçün). 3. Tipik dam yükü dəyərləri: Ölü yük 0,30–0,80 kN/m²; canlı yük 0,5-1,0 kN/m²; ağır yük daşıyan strukturlar (məsələn, quru kömür anbarları) 2,0 kN/m²-dən çox ola bilər.

4. İstilik deformasiyası: Termik genişlənmə/daralma gərginliklərini aradan qaldırmaq üçün bir istiqamətdə 60 m-dən çox məsafələr üçün sürüşmə dayaqları quraşdırılmalıdır.

IV. Qaynaq və Qüsurların Aşkarlanması Standartları

1. Üzvlər və konus başlıqları arasında çevrə qaynaqları: II dərəcəli qaynaqlar; Kritik uzunmüddətli üzvlər üçün 100% Ultrasonik Test (UT); Standart üzvlər üçün 20% təsadüfi seçmə.

2. Qaynaqlanmış kürələr üçün qaynaq qaynaqları: II dərəcəli qaynaqlar; Kritik layihələr üçün 100% qüsur aşkarlanması.

V. Korroziyaya qarşı parametrlər

1. Zavodda hazır məhsullar: İsti daldırma sinkləmə; sink örtüyünün qalınlığı ≥85 μm (sahil korroziyalı zonalar üçün ≥120 μm).

2. Zədələnmiş sahələrin yerində təmiri: Sa2.5 dərəcəli qumlama → epoksi sinklə zəngin astar + ara qat + üst qat; quru filmin ümumi qalınlığı ≥120 μm.

VI. Yanğından Mühafizə Parametrləri

İctimai binalar və sənaye müəssisələri üçün tələb olunan yanğın dərəcəsinə (yanğın müqaviməti həddi 0,5 saat, 1,0 saat, 1,5 saat və ya 2,0 saat) əsaslanan nazik təbəqəli və ya ultra nazik təbəqəli şişkin yanğına davamlı örtüklər tətbiq edin; örtük qalınlığı müvafiq standartlara uyğun olmalıdır.

VII. Quraşdırmaya nəzarət parametrləri

1. Dəstək oxunun sapması ≤±5 mm; üst səthin hündürlüyünü ≤±3 mm dəstəkləyin; bitişik dayaqlar arasında hündürlük fərqi ≤2 mm.

2. Yüksək möhkəmlikli boltun son sıxma momenti müəyyən edilmiş dəyərlərə ciddi şəkildə riayət etməlidir; ipin bağlanma dərinliyi dizayn təsvirlərinə uyğun olmalıdır.

VIII. İstinad Polad İstehlakı (proqnozlaşdırılan əraziyə görə)

Yüngül gün işığı damları: 12–22 kq/m²

Standart sənaye müəssisələri və yerlər: 22–35 kq/m²

Ağır yük daşıyan quru kömür anbarları və ağır avadanlıqları dəstəkləyən damlar: 35–60 kq/m²
