Horizontal Struktur Polad Dəstəkləmə Sistemi

Dam tirinin üst və ya alt flanşının müstəvisində "X" (çarpaz) konfiqurasiyasında quraşdırılmış Horizontal Struktur Polad Bərkitmə Sistemləri sənaye binalarının məkan sabitliyi üçün çox vacibdir. Onlar sıxılmadan daha çox gərginlikdə fəaliyyət göstərir və damın yanal müqavimət sistemini formalaşdırmaq üçün bağlayıcı çubuqlar və diz dirsəkləri ilə birlikdə işləyirlər.

1. Məhsulun funksiyaları

Külək yüklərini gövdə divarlarından və üfüqi seysmik qüvvələrdən sütun zirvələrindəki bağlayıcı çubuqlara köçürür, sonradan onları sütunlararası bərkitmələrə və bünövrəyə endirir; damın polad tirlərinin yanal yerdəyişməsini məhdudlaşdırır, ümumi yanal əyilmənin və ya dam strukturunun qeyri-sabitliyinin qarşısını alır.

2. Ümumi Materiallar

1). Standart tətbiqlər: Bərabər ayaqlı bucaqlı polad (L50×5, L63×5, L70×6);

2). Uzun məsafəli, ağır yük və ya seysmik dayanıqlı qurğular: Kiçik diametrli dairəvi boşluqlar (CHS); standart material Q235B-dir, Q355B ağır yük tətbiqləri üçün istifadə olunur.

3. Quraşdırma yerləri

Sərt konstruktiv diafraqma yaratmaq üçün damın son yuvalarında və genişləndirici birləşmələrin yanlarında quraşdırılmışdır.

Standart Zavod tərəfindən Təchiz olunan Konfiqurasiya

1. Əsas bərkidici komponentlər

Ayrı-ayrılıqda hazırlanmış vahidlər kimi təchiz edilən çarpaz dayaq elementləri (bucaqlı polad və ya CHS); bir körfəz daxilində diaqonal olaraq kəsişən bir cüt element bir tam üfüqi dayaq dəstini təşkil edir.

2. Son Bağlantı Aksesuarları

1. Ucu birləşdirici lövhələr: bərkidici elementin hər iki ucuna zavod qaynaqlanmış 8-14 mm-lik polad lövhələr, polad şüa flanşlarına boltlar bağlamaq üçün əvvəlcədən qazılmış boltlar dəlikləri;

2. Mərkəzi çarpaz bağlama lövhəsi: "X" konfiqurasiyasının kəsişmə nöqtəsində, iki diaqonal mötərizənin üst-üstə düşdüyü və sabitləndiyi ortaq birləşdirmə lövhəsi.

3. Uyğun bərkidicilər

Ümumi istifadə üçün standart 4.8 dərəcəli boltlar (M16/M20); Seysmik dayanıqlı konstruksiyalar və ya yerüstü kranların yerləşdiyi qurğular üçün 8.8 dərəcəli yüksək möhkəmlikli boltlar (düz yuyucular və yay yuyucuları ilə).

4. Korroziyadan Mühafizə Xüsusiyyətləri

1). Standart: St3 səthin əl ilə hazırlanması + astar və son qat (quru film qalınlığı: 60–90 μm);

2). Aşındırıcı sənaye sahələri / Sahil bölgələri: Tam isti daldırma sinkləmə.

5. Yanğından Mühafizə Xüsusiyyətləri

Müəyyən edilmiş yanğın bölmələrində 0,5 saatlıq qiymətləndirilmiş nazik təbəqəli intumescent yanğın gecikdirici örtüyün tətbiqi; antikorroziya müalicəsi yalnız yanğından mühafizə tələbləri olmayan ərazilər üçün.

Horizontal Struktur Polad Dəstəkləmə Sistemləri üçün Standart Kompleks Həllər

1. Adi Bucaqlı Polad Üfüqi bərkitmə: Bucaqlı polad əsas element + son birləşmə lövhələri + aralıq bağlama lövhələri + korroziyaya qarşı müalicə + uyğun boltlar

2. Ağır Dairəvi İçi Boş Bölmə (CHS) Üfüqi bərkitmə: CHS elementi + qalınlaşdırılmış son lövhələr + xaç formalı künc lövhələr + yüksək möhkəmlikli boltlar

3. Sadələşdirilmiş Yüngül Dəstək: İncə bucaqlı polad, qatılaşdırılmış bərkidicilər yoxdur; adətən kiçik yüngül polad sənaye binaları üçün istifadə olunur

Məhsul inteqrasiyası

Üfüqi bərkitmə (eninə küləyin müqaviməti) + bağlayıcı çubuqlar (uzununa gərginlik bağlantısı) + diz dirsəkləri (tirlər üçün yanal məhdudiyyət) inteqrasiya edilmiş, dayanıqlı dam örtüyü sistemini təşkil edir. Əsas Üstünlüklər

1. Ümumi damın yırğalanmasının və ya yerdəyişməsinin qarşısını alaraq, möhkəm külək və seysmik müqavimət təmin edərək, üfüqi qüvvələrə təsirli şəkildə təsir edir.

2. Çərçivə komponentləri arasındakı məsafəni sıxır, polad şüaların və purlinlərin yanlış hizalanmasının və ya deformasiyasının qarşısını alır.

3. Features a simple structural design with flexible installation layouts, facilitating convenient construction.

4. Uzunmüddətli istifadə zamanı boşalmağa və ya deformasiyaya davamlı, möhkəm, yüksək gərginlikli materialdan hazırlanmışdır.

5. Xarici və ya açıq sənaye obyektləri üçün yüksək dayanıqlığı təmin edən hərtərəfli antikorroziya müalicəsindən keçir.

6. Yüksək uyğunluq; portal sərt çərçivələr və uzun müddətli sənaye binaları kimi tam polad konstruksiya sistemləri ilə mükəmməl birləşir.

Damın üfüqi bərkidilməsinin fərqli məqamları

I. Unikal Struktur Performans Üstünlükləri

1. Üfüqi konstruktiv polad bərkitmə sistemi yanal üfüqi qüvvələri ötürmək üçün xüsusi olaraq hazırlanmış X formalı çarpaz konfiqurasiyadan istifadə edir. O, biristiqamətli yükləmə altında işləyir - sıxılma ilə deyil, yalnız gərginlikdə işləyir - qısa yük yoluna və yüksək ümumi sərtliyə səbəb olur. Bunun əksinə olaraq, bağlama çubuqları uzununa hərəkəti məhdudlaşdıran, lakin yanal qüvvələrə müqavimət göstərə bilməyən uzununa eksenel elementlərdir; diz dirsəkləri və əyilmə çubuqları yalnız purlinlər və polad tirlər üçün yerli məhdudiyyət təmin edir və binanın ümumi üfüqi yüklərinə tab gətirə bilməz.

2. Ayrı-ayrı sərt çərçivələri vahid, sərt dam konstruksiyasına effektiv şəkildə birləşdirərək, bərkitmələri xüsusi yuvalar daxilində cəmləyərək sərt dam diafraqması yaradır. Gable uclarından gələn külək yükləri dirəklər və bağlayıcılar vasitəsilə sürətlə sütunlara və bünövrələrə ötürülür. O, yanal damın qeyri-sabitliyinin qarşısını almaq üçün əsas komponent kimi xidmət edir - bu, digər aksesuarların çatışmadığı bir qabiliyyətdir.

II. Material Seçimi və Xərclər

1. Əsas material adətən bərabər ayaqlı bucaqlı poladdır ki, bu da asanlıqla əldə edilə bilən və sərfəli qiymətə malikdir. Bucaqlı polad, kəsilməsi və qaynaqlanması asan olan standart bazar əmtəəsidir; dəyirmi boru bağlayıcı çubuqlar və ya yükdaşıyan polad tirlərlə müqayisədə o, daha az materialdan istifadə edir və böyük miqyaslı quraşdırmalar üçün xərcləri idarə edir. Əksinə, xüsusi qutu kəmərləri və ya H-şüa komponentləri yüksək xərclərə səbəb olur və bərkidici kimi kütləvi istifadə üçün yararsızdır.

2. Material seçimi xüsusi ehtiyaclara uyğun olaraq təsnif edilir: adi yüngül polad sənaye binaları üçün standart bucaqlı poladdan istifadə edilir, daha kiçik dairəvi boru kəmərləri isə uzun müddətli, seysmik davamlı və ya kranla təchiz edilmiş qurğular üçün istifadə olunur. Bu, yükün çevik uyğunlaşmasına imkan verir və material israfının qarşısını alır.

III. Tikinti və Quraşdırma Mövzuları

1. Split prefabrikasiya və yerində boltlama; standart üzvlər üçün yerində qaynaq tələb olunmur. Zavodda hazırlanmış elementlər xaçşəkilli birləşmələrdə yerində sürətli bolta montajı üçün son birləşmə plitələrinə malikdir; lakin, bəzi gərginlik elementləri yerində qazma və qaynaq tələb edir, nəticədə tikinti səmərəliliyi aşağı olur.

2. Modul, standartlaşdırılmış komponent dəstləri. Tək aralıqlı dayaq dəstləri inventar ehtiyatının yığılmasını və yerində dəyişdirilməsini və ya texniki xidmətini asanlaşdıran vahid deşik diametrləri və dəyişdirilə bilən boltlar ilə kütləvi şəkildə istehsal olunur.

IV. Sistem Konfiqurasiyası və Fərqləndirmə

1. Yanal dayanıqlıq üfüqi dayaqlara, uzununa sabitlik isə sərt bağlama çubuqlarına əsaslanır; iki funksiya bir-birini tamamlayır və əvəzolunmazdır:

Horizontal Bracing: Yanal külək və seysmik müqavimət təmin edir; xüsusi yuvalarda quraşdırılmışdır.

Uzunlamasına bağlama çubuqları: Davamlı uzununa bağlama təmin edin; bütün struktura paylanmışdır. Saçaq mötərizələri və əyilmə çubuqları bina zərfi ilə əlaqəli kiçik komponentlərdir və əsas yanal qüvvəyə davamlı sistemdə iştirak etmirlər.

1. Hesablamalar üçün effektiv müstəvidən kənar uzunluğunu əhəmiyyətli dərəcədə azaldan polad tirlərin müstəvidən kənar bükülməsini məhdudlaşdırır; əsas şüanın en kəsiklərini optimallaşdırır və polad qənaət edir.

V. Korroziyaya qarşı üstünlüklər

Bucaqlı polad elementlər müntəzəm bir forma malikdir, bu da pasın təmizlənməsini, rənglənməsini və isti sinklənməni rahat edir. Açıq profilli kanal poladla müqayisədə, daha az əlçatmaz künclər var, bu da daha hərtərəfli anti-korroziya müalicəsinə imkan verir.

VI. Məhsulun Yerləşdirilməsi və Fərqlənməsi

1. Horizontal Bracing: Yan müqavimət; Xüsusi körfəzlərdə X formalı düzülmə; əsas struktur sabitlik komponenti.

2. Bağlama çubuqları: Uzunlamasına bağlama; davamlı layout; həm gərginliyə, həm də sıxılmaya müqavimət göstərə bilir.

3. Kəpənəklər / Sag Rods: Purlins və kiçik şüalar üçün yerli möhkəmləndirmə; zərfin struktur komponentləri.

Standart İstehsal Prosesi

1. Xammalın qəbulu

Əsas material: Q235B yuvarlaq polad. Materialın keyfiyyət sertifikatlarını yoxlayın; əyilmə, çatlar və korroziya üçün yoxlayın (əgər əyilmə dözümlülükdən artıq olarsa, düzəldin); anbara daxil olarkən əlavə polad plitələri yoxlayın.

2. Uzunluğa Kəsmə

Aşındırıcı mişar və ya CNC mişardan istifadə edərək çertyoj spesifikasiyasına uyğun dairəvi polad kəsin; kəsilmiş ucları hamarlayın və buruqları çıxarın.

3. Son Emal (İki Ümumi Metod)

Seçim ① Yivləmə (yerində boltlu əlaqə)

Xarici ipləri yuvarlaq polad çubuğun hər iki ucuna yuvarlayın; ipin uzunluğu qayka və dayaq lövhəsinin montaj ehtiyatına uyğun olmalıdır; zədələnməməsi üçün iplərə müvəqqəti qorunma tətbiq edin.

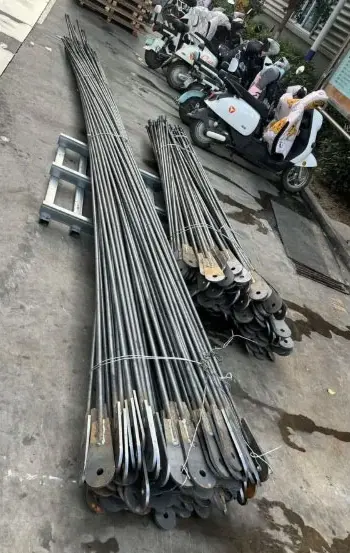

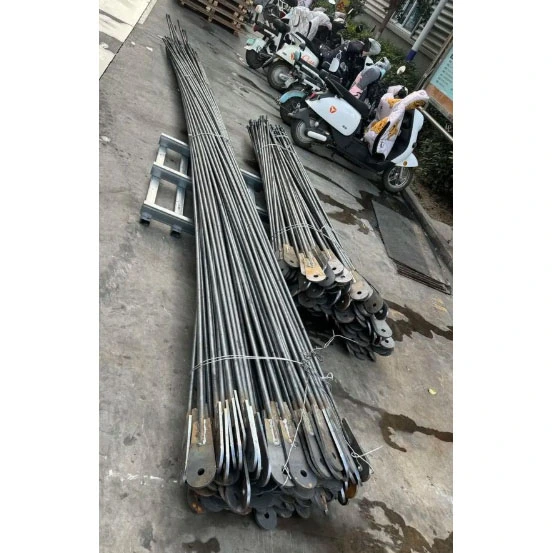

Seçim ② Qaynaqlanmış Qulaq Plitəsi (boltlu şüa-sütun bağlantısı)

Dəyirmi polad çubuğun hər iki ucuna birləşdirici lövhələri/qalaqları qaynaq edin; yerləşdirmə üçün hizalama və yapışqan qaynaqdan istifadə edin.

4. Qaynaq Prosesi (Lug lövhə növü)

Tam çevrəvi CO₂ qazdan qorunan qaynaq; II dərəcəli fileto qaynaqları; vizual yoxlama; kritik layihələrdə qüsurların aşkarlanması üçün nümunələrin götürülməsi.

5. Deliklərin düzəldilməsi (Lug lövhə komponentləri)

Qoşulma plitələrinin CNC qazılması (M16/M20 boltları üçün uyğunlaşdırılmış deşik diametrləri).

6. Düzləşdirmə və Taşlama

Qaynaq nəticəsində yaranan əyilmələri düzəltmək üçün üzvləri düzəldin; qaynaq sıçrayışlarını və buruqları üyüdün.

7. Korroziyaya qarşı müalicə

Standart: St3 pasdan təmizləmə → astar + üst qat; quru filmin qalınlığı 60-90 μm;

Rütubətli bitki sahələri: Bütün montajın isti daldırma sinklənməsi.

8. Qablaşdırma

Uyğun qoz-fındıq, düz yuyucular və yay yuyucuları ilə paket; etiket dəstləri və mağaza.

Horizontal Struktur Polad Dəstəkləmə Sistemi üçün Standart İstehsal Prosesi (X-tipli Bucaqlı Polad)

1. Xammalın yoxlanılması

1. Əsas material: Bərabər ayaqlı bucaqlı polad (Q235B/Q355B); material sertifikatlarını yoxlamaq; əyilmə, bükülmə və ya deformasiyaya nəzarət edin (həddini aşdıqda düzəldin);

2. Uyğun polad birləşmə plitələrinin görünüşünü yenidən yoxlayın.

2. CNC Saving/Kəsmə

Çertyojlara görə müəyyən edilmiş uzunluqlara bucaq poladı kəsin; kəsilmiş uclardan buruqları doğrayın; çarpaz dirsək qurğusunun uzun və qısa üzvləri üçün ayrıca tərtibat.

3. Bağlantı lövhəsinin kəsilməsi

Son birləşmə plitələrinin və mərkəzi çarpaz bağlama örtüklərinin CNC kəsilməsi.

4. Quraşdırma və yapışqan qaynaq

Bir jig istifadə edərək yerləşdirmə; mərkəz və bucaq poladın hər iki ucuna birləşdirici plitələri sıx şəkildə yerləşdirin; təmin etmək üçün yapışqan qaynaq; qabaqcadan yığın və dövrə lövhəsini mərkəzi kəsişmə nöqtəsində yerləşdirin.

5. Qazla qorunan qaynaq

Birləşdirmə lövhələri və bucaqlı polad arasında tikişlərin tam CO₂ qaynağı; standart II dərəcəli fileto qaynaqları; vizual yoxlama; kritik layihələrdə qüsurların aşkarlanması üçün məhdud seçmə.

6. Bolt Deliklərinin CNC Qazması

Delik aralıqlarında və kənar məsafələrində dəqiqliyi təmin etmək üçün birləşmə plitələrinin (adətən M16 və ya M20) standartlaşdırılmış qazılması.

7. Korreksiya və Taşlama

Qaynaq nəticəsində yaranan əyilmə və ya deformasiyanın düzəldilməsi; qaynaq şlaklarının və sıçrayışların üyüdülməsi.

8. Korroziyaya qarşı müalicə

·Standart: St3 pasın əllə təmizlənməsi → astar + üst qat (quru təbəqənin qalınlığı: 60–90 μm);

· Sahil/koroziv mühitlər: Bütün komponentin isti daldırma sinklənməsi.

9. Nömrələmə, Qablaşdırma və Anbar

Aralıq və montaj dəsti ilə qeyd olunan komponent nömrələri; uyğun hissələrin siyahısı ilə verilir.

Üfüqi Polad Konstruksiyaların bərkidilməsi üçün Əsas Performans Parametrləri (Bucaqlı Polad, Dairəvi Polad və Dairəvi Boş Bölmələr)

I. Həndəsi Spesifikasiyalar

1. Bucaqlı polad üfüqi bərkitmə (əsasən sərt gərginlik elementləri)

Ümumi bərabər ayaqlı bucaqlar: L50×5, L63×5, L70×6, L80×6; son birləşmə plitəsinin qalınlığı: 8-14 mm; boltlar üçün deşiklər: M16, M20; tək üzv uzunluğu: 3-9 m; üzv düzlük: ≤L/1000.

2. Dairəvi Polad Çevik Bərkitmə

Çap: Φ12–Φ22; yivli uclar (40-60 mm) və ya qaynaqlı plitələr (8-12 mm); yalnız yüngül dam örtüklərində gərginlik üçün istifadə olunur.

3. Dairəvi İçi Boş Bölmə (CHS) Ağır üfüqi bərkitmə

Ümumi ölçülər: φ89×3, φ114×3.0, φ114×3.5; son plitənin qalınlığı: 10-16 mm.

II. Əsas materialın mexaniki xüsusiyyətləri

III. Struktur Performans

1. Bucaqlı Polad / Dairəvi Polad Dəstəkləmə: Yalnız gərginlikli elementlər (sıxılmaya müqavimət göstərə bilməz; sıxılma zamanı bükülmə nasazlığı baş verir); X-naxışında düzülmüşdür; yük altında tək diaqonal element gərginlikdə fəaliyyət göstərir.

2. Dairəvi İçi Boş Section Bracing: Gərginlik və sıxılma həm müqavimət; hər iki istiqamətdə sabit; yüksək seysmik zonalarda və ağır sənaye obyektlərində istifadə olunur.

3. Funksiya: Gable külək yüklərini və üfüqi seysmik qüvvələri köçürür; polad tirlərin müstəvidən kənar yerdəyişməsini məhdudlaşdırır; sərt dam diafraqması yaratmaq üçün bağlama çubuqları ilə işləyir. IV. Qaynaq Nəzarəti

Ucu birləşdirici fileto qaynaqları II dərəcəli qaynaqlar kimi təsnif edilir; onlar standart vizual yoxlamadan keçirlər və əsas layihələr üçün 100% yoxlanışdan daha çox spot Ultrasəs Testindən (UT) keçirlər.

V. Korroziyadan Mühafizə Parametrləri

1. Standart üfüqi konstruktiv polad dayaq sistemləri: St3 səthinin əl ilə hazırlanması; ümumi quru plyonka qalınlığı 60-90 μm olan primer plus üst qat.

2. Sahil korroziyalı mühitlər: Tam isti daldırma sinkləmə.

VI. Bağlantı komponentləri

Standart: 4.8 dərəcəli adi boltlar. Seysmik dayanıqlı və ya kranla təchiz olunmuş qurğular: 8.8 dərəcəli yüksək möhkəmlikli boltlar, düz yuyucular və yay yuyucuları ilə təchiz edilmişdir.

VII. Üç növ bərkitmə arasında qısa fərq

1. Dairəvi polad çubuğun bərkidilməsi: Çevik; yalnız gərginlik; yüngül köməkçi tətbiqlər üçün.

2. Bucaqlı polad bərkitmə: Standart ilkin dayaq; yalnız gərginlik; adi sənaye binaları üçün standart konfiqurasiya.

3. Dairəvi içi boş hissə (CHS) bərkidilməsi: Sərt (həm gərginliyə, həm də sıxılmaya müqavimət göstərir); ağır yük və seysmik davamlı tətbiqlər üçün ixtisaslaşmışdır.
